带减速齿轮箱12V直流有刷驱动电机

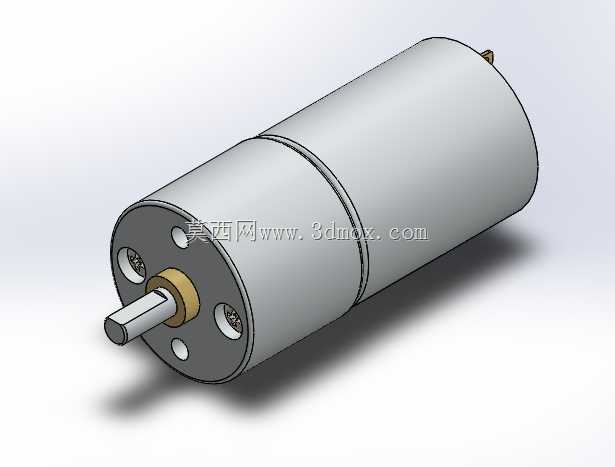

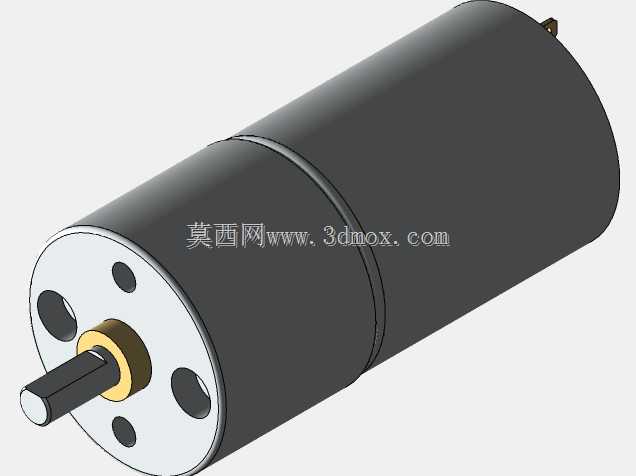

　　这款带集成齿轮箱的低压直流驱动元件，在小型自动化设备、桌面级机器人、智能传动模组里应用十分广泛，很多做小型输送机构、电动执行终端、教学实训装置的结构工程师，在选型阶段都会优先考虑这类集成减速结构的动力件，不用额外匹配减速箱与电机的安装同轴度，能省掉不少传动链调校的工作量。从结构设计逻辑来看，这款电机采用同轴式直齿减速布局，动力从后端有刷直流腔体输出后，经过多级齿轮减速增扭，最终从前端伸出的光轴输出扭矩，额定工况下输出扭矩可达12Kg·cm，空载到额定负载区间的输出转速稳定在每分钟210转，刚好适配多数低速大扭矩的小型传动场景，不会因为转速过高需要额外加装减速结构，也不会因为转速过低导致传动效率不足。外形上采用圆柱形一体化壳体，

　　减速段与电机段通过止口配合压装为整体，安装时可以通过前端端盖上的三个均布安装孔做端面固定，也可以利用圆柱壳体做径向抱紧安装，安装边界兼容性很强，不管是铝型材框架上的抱紧座，还是钣金件上的端面安装位，都能快速适配，不需要额外做复杂的转接结构。前端输出轴采用光轴配合铜套衬套支撑，径向跳动控制在小型动力件的合理区间，能直接配合联轴器、同步带轮或者小齿轮做动力输出，衬套的自润滑特性也能保证长期运行下的轴系稳定性，减少日常维护的需求。在实际选型应用中，这类12V低压供电的电机很适合搭配直流调速板做转速微调，在小型物料推送机构、智能小车驱动轮、电动窗帘传动模组、小型阀门执行器里都能见到同结构产品的身影，设计时将电机与减速箱做集成化处理，

　　本质上是为了缩短终端设备的动力段装配尺寸，让整体结构更紧凑，避免分体式电机加减速箱带来的同轴度误差、装配累积公差等问题，同时一体化的壳体也能更好地防护内部齿轮与电机绕组，减少粉尘、潮气对内部元件的侵蚀，提升在普通工业环境、民用设备场景下的运行可靠性。做三维建模时，这类集成动力件的建模重点要抓准安装孔位的分度圆直径、输出轴的轴径与伸出长度、壳体的外径与总长度这些关键安装尺寸，保证模型导入装配体后能直接匹配安装位，不会出现干涉问题，同时也要还原端盖固定螺丝的沉孔尺寸、输出轴衬套的台阶结构，方便后续做装配干涉检查、安装工装设计的时候有准确的参考依据。
