大扭矩高压数字舵机伺服驱动结构设计

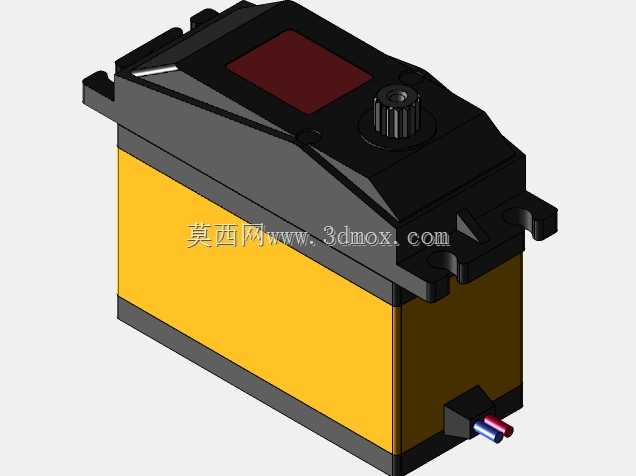

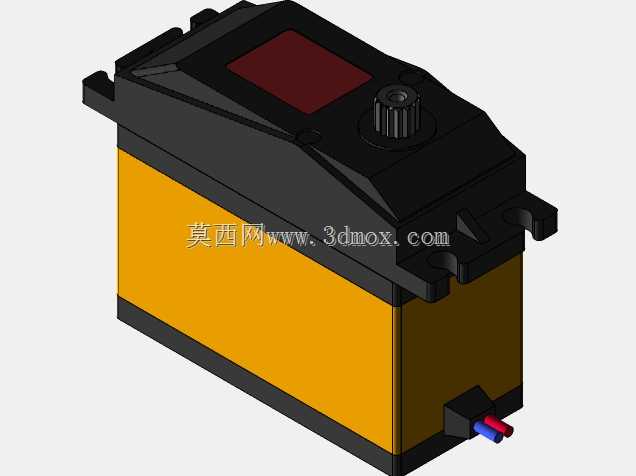

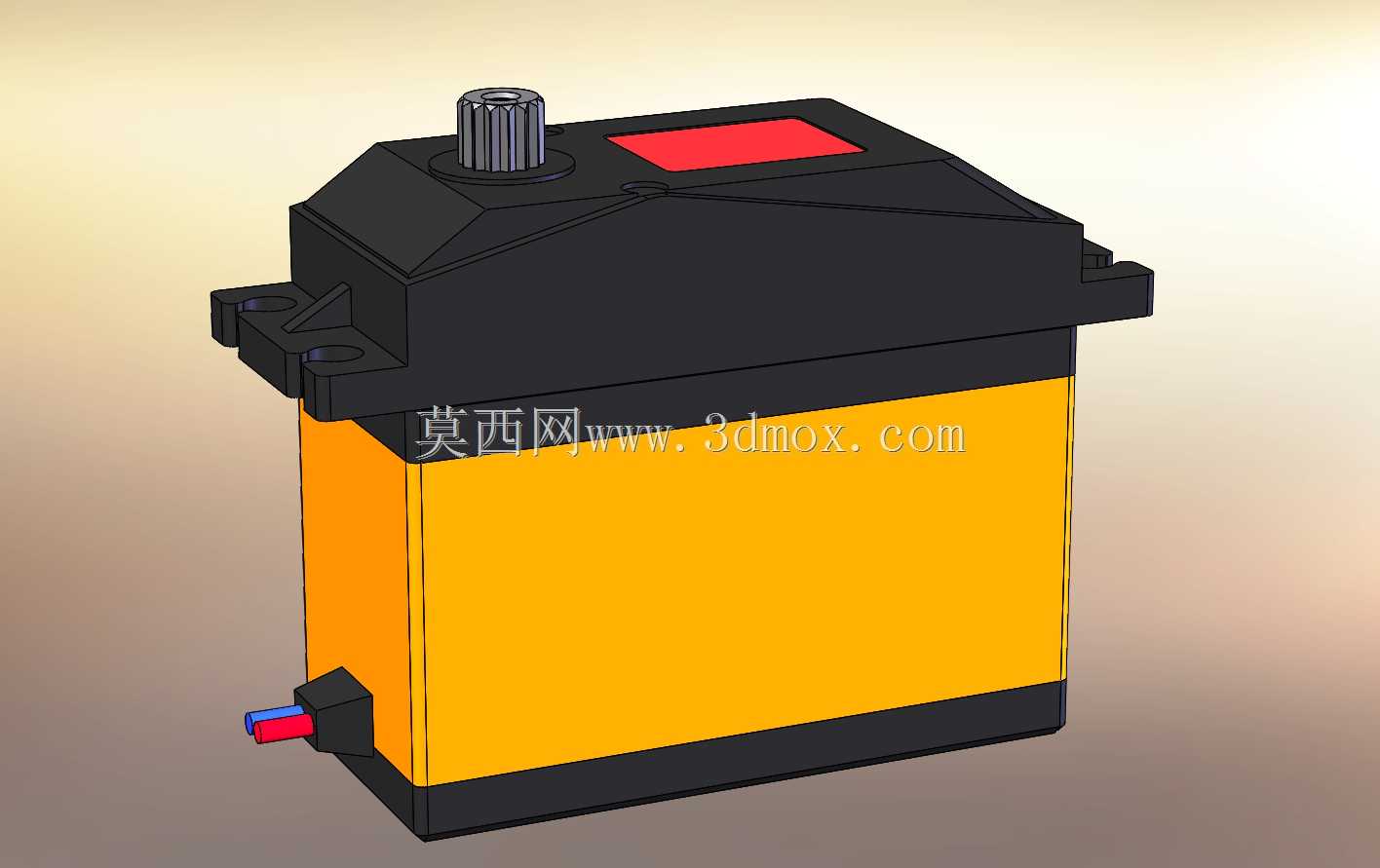

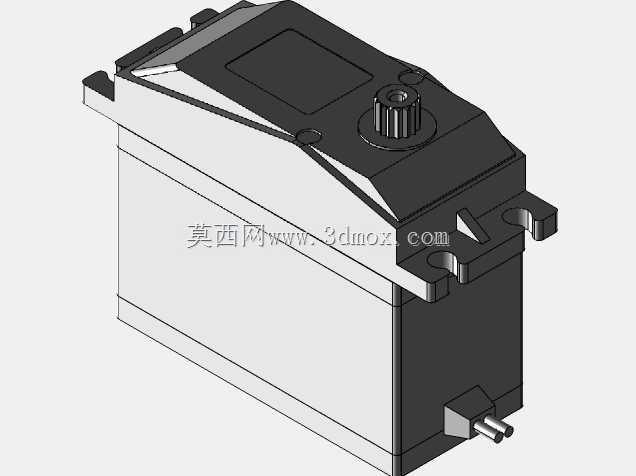

这款高压大扭矩舵机常被用于航模固定翼舵面控制、1:5比例遥控模型车转向与油门驱动、小型机械臂关节驱动、自动化设备点位执行等场景，作为末端执行的动力输出单元，它需要在有限的安装空间内提供足够的堵转扭矩与响应速度，同时兼顾供电兼容性与安装便利性。从结构设计来看，外壳采用上下分体式拼接结构，上盖为高强度工程塑料材质，顶部预留标准舵机花键输出轴，轴径与齿形符合通用舵机安装规范，可直接适配市面上绝大多数标准舵机摇臂、舵盘配件，无需额外定制转接件；上盖表面的红色区域为参数标识区，可印刷型号、扭矩、电压范围等核心参数，方便现场选型与调试时快速识别。侧面伸出的接线端采用红黑蓝三线定义，分别对应电源正、电源负与信号输入，线序排布符合主流舵机的接线标准，可直接接入通用舵机控制器、接收机等驱动设备，接线端做了防拉扯结构设计，避免设备运行过程中接线受外力脱落导致的失控问题。底部与侧方的安装耳预留了标准安装孔位，孔距符合大尺寸舵机的通用安装尺寸，安装时可直接通过M3螺丝固定在设备安装位上，安装边界清晰，不会和周边结构产生干涉；外壳主体的橙黑配色区分了动力舱与控制舱区域，下半部分橙色区域为电机与减速齿轮组的容纳舱，内部集成了高压直流电机、金属减速齿轮组、位置反馈电位器与控制电路板，可支持6V-7.4V的高压供电，相比普通低压舵机能输出更大的堵转扭矩，满足大负载动作的需求。设计过程中充分考虑了散热需求，外壳侧壁做了细微的加强筋结构，既提升了外壳的抗冲击强度，也能增加外壳与空气的接触面积，帮助内部功率元件在长时间大负载运行时散出热量，避免过热导致的扭矩衰减或者元件损坏。输出轴的轴承位做了加厚处理，可承受径向与轴向的额外负载，在舵机受到侧向冲击力时不会出现轴变形或者齿轮扫齿的问题，提升设备运行的可靠性。整体外形方正，边角做了倒角过渡处理，既避免安装时尖锐边角划伤操作人员，也能在紧凑的设备舱内最大化利用内部空间，不会因为边角突出导致安装空间浪费。
