OttoDIY双足趣味教育机器人结构设计

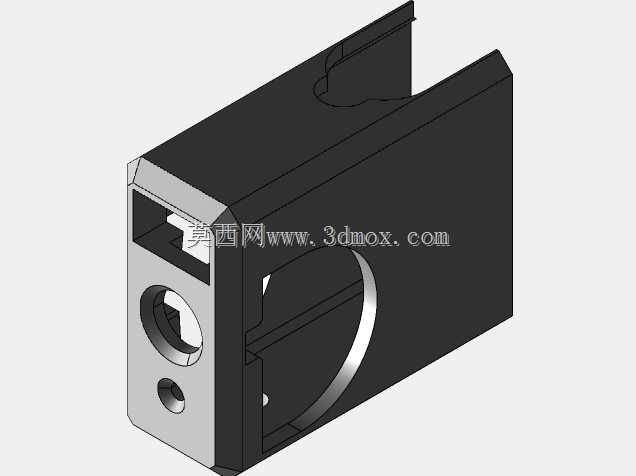

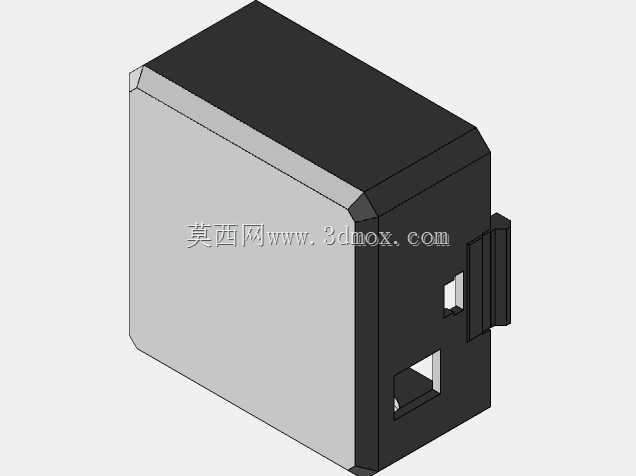

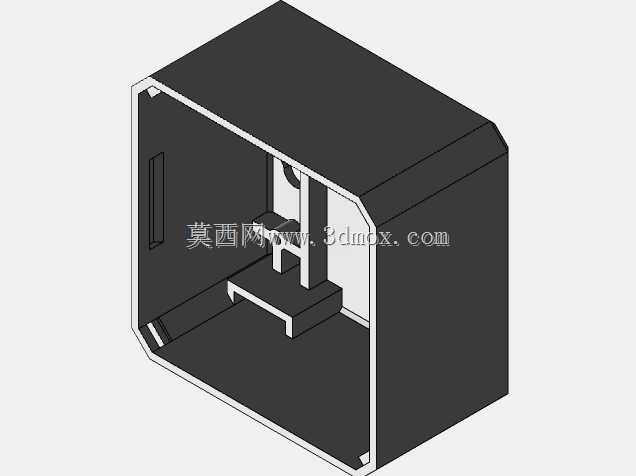

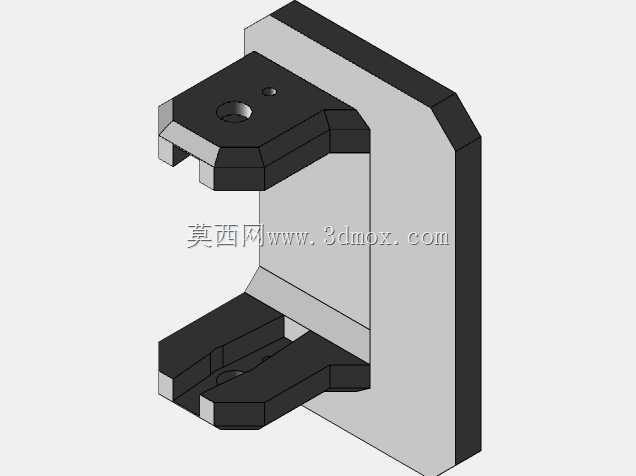

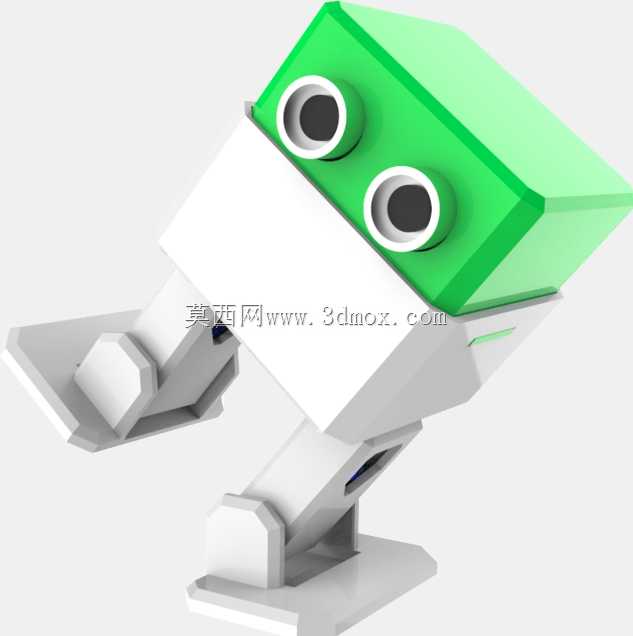

这款小型双足仿生机器人的结构设计，核心面向创客教育、青少年编程启蒙场景，可作为中小学科创课程、机器人兴趣小组的实操载体，也能满足个人DIY爱好者的组装改装需求。整机采用模块化拆分设计思路，头部、躯干、腿部、底座四个核心部件独立建模，各部件之间预留标准安装位，无需复杂定制连接件即可完成组装，适配常规舵机的安装孔位，方便使用者根据需求更换不同扭矩的舵机调整动作幅度。头部采用方正切角造型，双眼位置预留圆形传感器安装槽，可直接嵌入红外避障模块、LED表情灯板，无需额外打孔修改结构，切角处理既避免尖锐边角带来的组装划伤风险，也能在头部转动时减少与躯干的干涉空间。躯干部分做了中空走线设计，所有舵机控制线、传感器线材均可从躯干内部空腔穿行，避免线材外露干扰腿部动作，躯干与头部的连接位采用单轴铰接结构，可实现头部左右180度、上下30度的转动范围，满足基础的动作交互需求。腿部采用两段式铰接结构，大腿与小腿的连接位预留舵机嵌入槽，装配后舵机外壳完全隐藏在结构件内部，既保证外观整体性，也能避免运动过程中舵机与其他部件剐蹭，足部做了加宽平底设计，配合重心位置的反复调校，在完成前进、后退、左右转向、简单舞蹈动作时可保持稳定站立，无需额外辅助支撑。整机安装边界控制在桌面级尺寸范畴，站立状态下总高度不超过20厘米，底座占地面积不足一张A6纸张大小，可直接放置在课桌、工作台面完成调试，不占用过多操作空间。结构设计阶段充分考虑3D打印的成型工艺，所有部件均做了拔模斜度处理，无倒扣、无封闭空腔，打印时无需添加大量支撑即可获得合格的成型件，壁厚统一设置为2毫米，兼顾结构强度与打印耗材成本，各拼接位预留0.2毫米的装配公差，适配普通FDM打印机的成型精度，打印完成后仅需简单打磨即可完成拼接，无需二次修配。在实际教学场景中，这套结构可配合开源控制板实现图形化编程控制，低龄学生可通过拖拽模块完成动作编排，有基础的爱好者也可自行添加蓝牙模块、语音模块拓展交互功能，结构件的通用安装位也支持使用者自行改装头部造型、增加机械手臂等拓展部件，具备较高的二次开发空间。
