发那科机器人控制器安全锁定盒结构设计

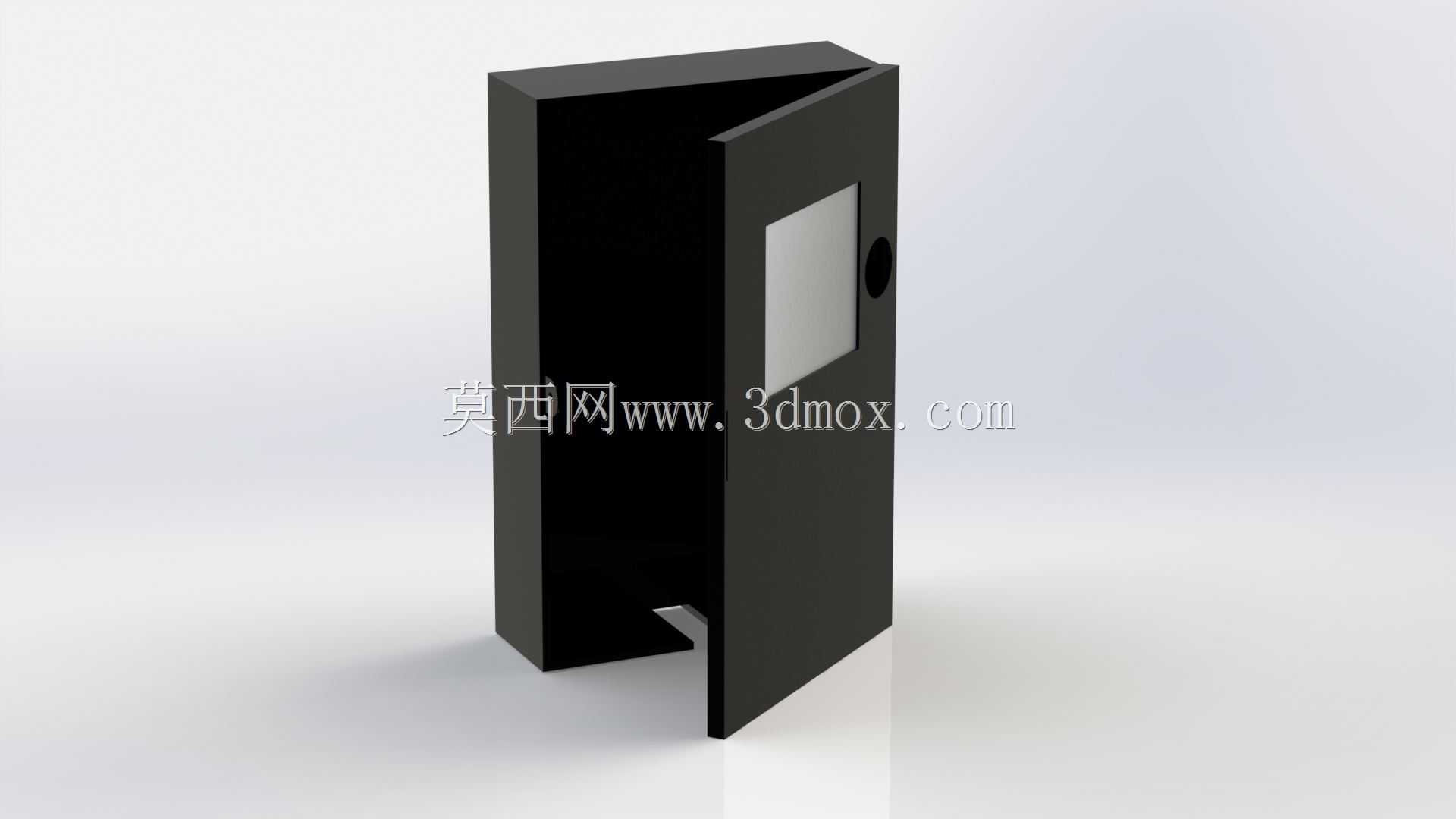

在汽车焊装、3C电子装配、物流码垛等大量部署发那科工业机器人的产线场景中，设备维护检修阶段的能量隔离管控是现场安全管理的核心环节，这款锁定盒正是为匹配发那科系列机器人控制器的上锁挂牌需求开发的专用防护结构。日常产线运行时，该锁定盒可直接罩扣在控制器的操作面板与主开关操作区域外，避免无关人员误触启停按键、误动模式切换旋钮，杜绝非授权人员随意调整机器人运行参数引发的碰撞、轨迹偏移等生产事故；当设备进入检修、调试、换型等需要切断动力源的作业环节时，作业人员可将盒体闭合后在锁止部位挂装个人安全挂锁，实现能量源的物理隔离，完全契合LOTO上锁挂牌的安全管理规范，避免设备被意外送电启动威胁检修人员人身安全。从结构设计逻辑来看，这款锁定盒采用单侧开合的立式盒体结构，整体为钣金弯折成型的薄壁壳体，盒体一侧预留与控制器安装面匹配的卡装缺口，安装时无需对原有控制器面板做打孔、焊接等破坏性改动，可直接卡套在控制器操作区外侧，通过侧边的快装固定件完成定位，适配现场已投用设备的加装改造需求。盒门部位开设的透明观察窗，可在盒体处于锁闭状态时，让现场运维人员直接观察控制器面板上的状态指示灯、故障代码显示内容，无需频繁开锁即可完成日常设备状态巡检，减少不必要的开锁操作流程。盒体的开合间隙做了错位折边处理，可避免使用普通薄片工具拨开盒门触发内部开关，锁止部位采用多挂锁位设计，可同时容纳最多6把不同作业人员的个人安全挂锁，满足多工种交叉作业时的“一人一锁”管理要求，只有所有作业人员完成自身作业任务、摘除个人挂锁后，盒体才能被打开恢复控制器操作权限。在安装边界适配方面，这款锁定盒的内部净空尺寸完全覆盖发那科R-0iB、M-10iA等常用系列机器人控制器的操作面板区域，盒体闭合后与控制器面板之间预留足够间隙，不会挤压面板上的凸起按键、旋钮与急停按钮，避免长期受压导致按键卡滞、触点误触发；盒体外侧的开门旋钮做了防滑纹理处理，戴劳保手套操作时也能顺畅完成开合动作，整体外露边缘全部做了钝角倒边处理，避免安装、操作过程中划伤作业人员。
