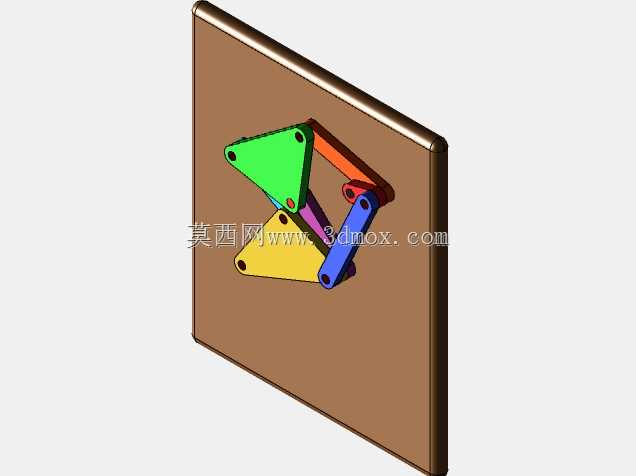

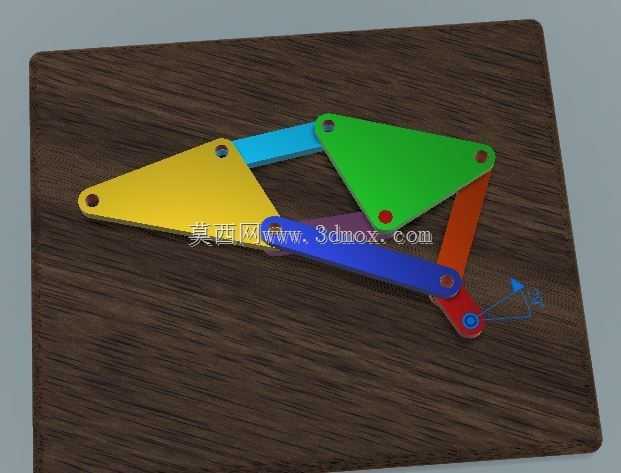

多色拼接平面连杆传动机构结构

这套平面连杆传动结构，是典型的低副传动构件组合，日常在轻工自动化送料、小型工装夹具的往复驱动、教学演示教具的运动展示场景中十分常见，区别于齿轮、带轮这类靠摩擦或啮合传递动力的结构，连杆机构全部依靠铰接转动副传递力与运动，运行过程中无滑动摩擦损耗，构件接触面压应力均匀分布，长期运行的磨损量远低于同载荷的凸轮传动结构，适合中低速、固定行程的往复动作输出场景。从结构设计逻辑来看，这套机构采用多组不同长度的杆体搭配三角形刚性构件组合，三角形构件的作用是替代多根零散杆体的铰接定位，减少整体铰接点数量，降低装配过程中累计公差对运动精度的影响，同时三角形结构自身的形位稳定性更强，承受传动载荷时不会出现杆体挠曲变形的问题。各杆体之间的铰接孔位均做了同轴度公差约束，装配后铰接轴与孔的间隙控制在小间隙配合区间，既保证转动过程无卡滞，也不会因为间隙过大出现运动轨迹偏移的问题。从安装边界来看，整套机构为平面薄型结构，所有构件均布置在同一安装平面内，厚度方向仅为单块板件的厚度，安装时仅需要固定其中一个三角形构件作为机架，预留出其余杆体的运动回转空间即可，不需要额外预留垂直方向的避让空间，非常适合集成在安装空间局促的小型自动化设备内部。杆体的长度比例经过运动学仿真验证，驱动端输入连续回转运动时，输出端可以按照预设的轨迹完成往复摆动，不存在死点位置，不需要额外添加飞轮结构辅助越过死点，启动阶段无负载冲击，传动过程中力的传递方向随杆体角度变化平滑过渡，不会出现瞬时载荷突变的情况。不同颜色的构件区分，是为了在装配调试、运动演示时快速识别不同功能的构件，固定机架件、主动杆、从动杆、输出件分别采用不同配色，排查运动干涉问题时可以快速定位对应构件，不需要反复核对装配图纸。各杆体的端部铰接位置均做了圆角过渡处理，避免杆体相对转动时出现边角剐蹭，同时也能降低铰接位置的应力集中，提升构件的疲劳寿命。
