MPX5700ASX单端口压力传感元件结构设计

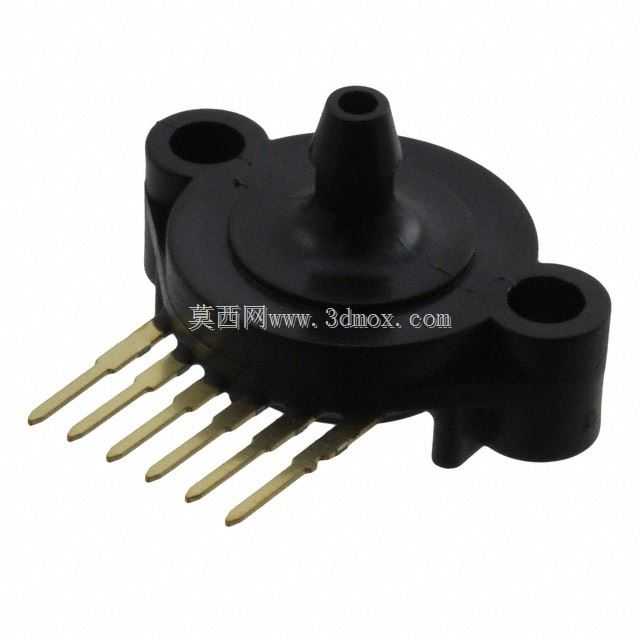

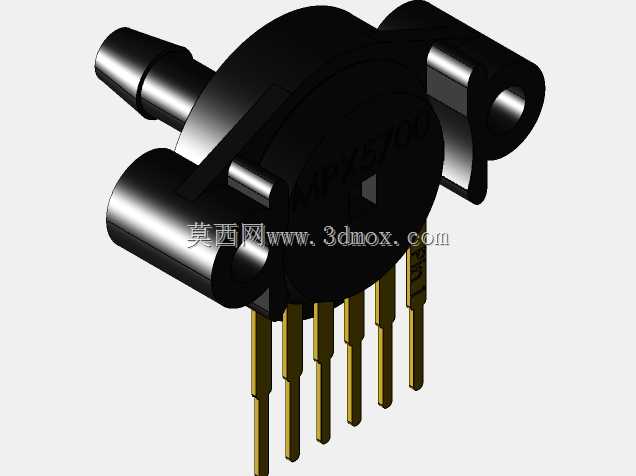

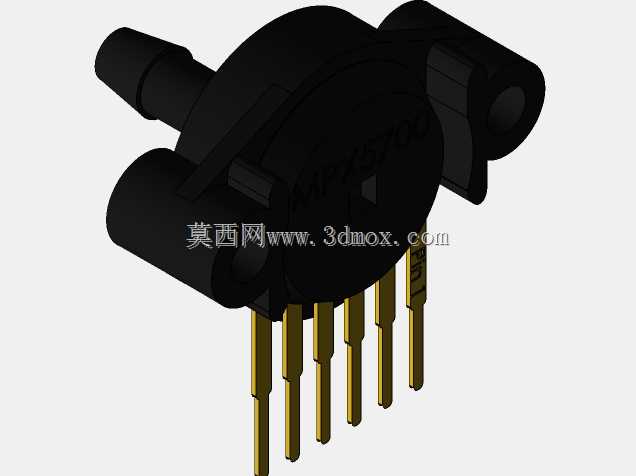

这款单端口压力传感元件的结构设计，首先要匹配气动检测、小型医疗设备气路、工业过程控制里的低压检测场景，这类场景里传感元件既要保证气路连接的密封性，又要在紧凑的安装空间里完成信号引脚的可靠排布，不能和周边的PCB走线、气路接头产生干涉。从实际使用的角度出发，元件的气路接口采用了侧出式宝塔接头结构，接头外径适配常规的3mm内径软质气管，插接后不需要额外的紧固件就能保证0-700kPa量程内的气路密封，避免检测过程中出现漏气导致的压力数值偏差。主体外壳采用了带双侧安装耳的圆盘式结构，两个安装耳上预留了定位通孔，安装时可以通过M2的小螺丝直接固定在PCB板或者设备的安装支架上，安装耳的位置避开了下方的引脚排布区域，锁付螺丝的时候不会碰到引脚造成短路或者引脚变形。引脚部分采用了单排直插式设计，六根引脚的间距按照标准2.54mm排针间距排布，既可以直接插焊在对应孔距的PCB上，也可以搭配对应的接插件完成快拆式连接，引脚长度预留了足够的焊接余量，穿过PCB后露出的长度刚好满足波峰焊的工艺要求，不需要额外剪脚处理。设计过程中特意将气路接口的轴向和引脚排布方向做了垂直处理，这样在设备内部布线走管的时候，气管走向和PCB板面平行，不会因为气管弯折导致接口处受力，长期使用下也不会出现接口开裂的问题。外壳的轮廓做了圆角过渡处理，没有尖锐的棱角，在自动化装配的时候不会卡料，也不会划伤装配人员的手部。元件整体的高度控制在15mm以内，安装后在PCB上方占用的空间很小，适合用在便携式检测设备、小型气动控制模组这类对安装空间有严格限制的场景里。气路接口的内部流道做了平滑过渡，没有突变的台阶，气流进入的时候不会产生紊流，压力检测的响应速度更快，也不会因为流道死角积灰影响长期检测精度。外壳的材质选用了耐常见工业气体腐蚀的工程塑料，在常规的工业环境下不会因为接触油气、水汽出现外壳老化开裂的问题，引脚表面做了镀金处理，焊接的时候润湿性更好，长期使用也不会出现氧化导致的接触不良。安装边界上，两个安装耳的中心距为12mm，设计安装位的时候只需要在对应位置预留两个直径2.2mm的安装孔，同时在引脚对应位置预留6个直径0.8mm的焊盘孔，气路接口方向预留10mm的气管插接空间，就能完成整个元件的安装，不需要额外预留过多的操作空间，能有效提升设备内部的空间利用率。
