折叠式四旋翼航拍小型无人机结构设计

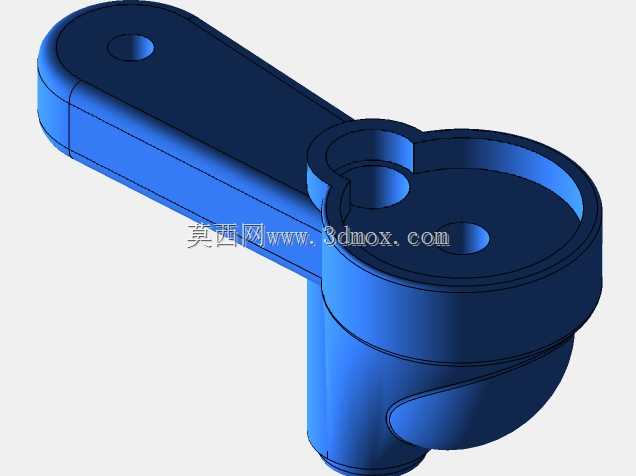

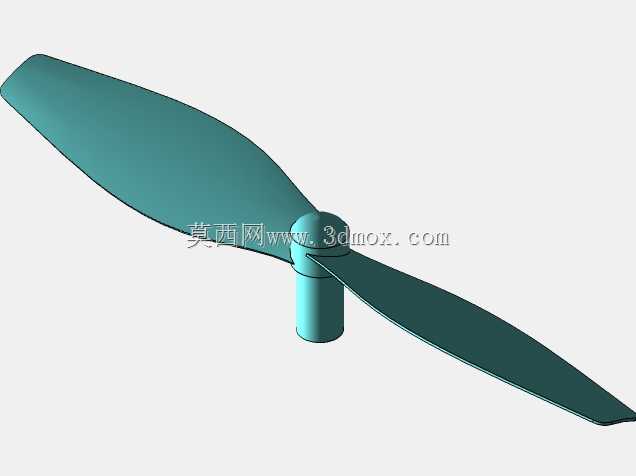

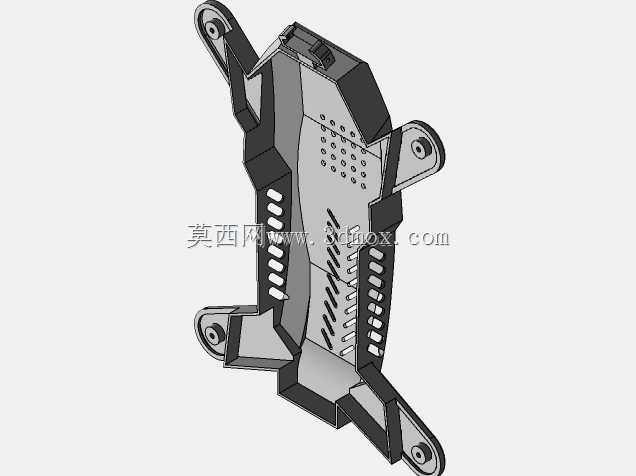

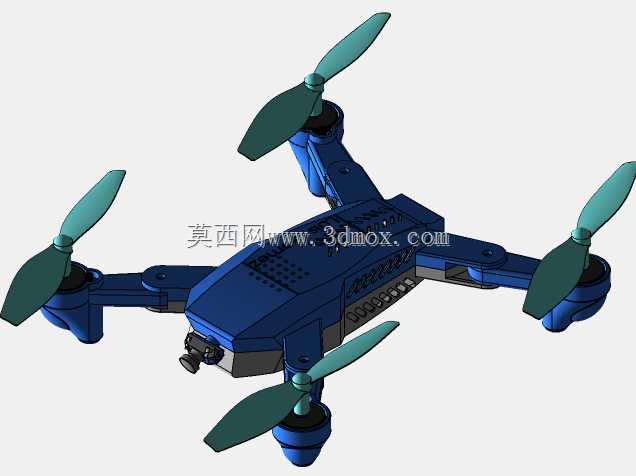

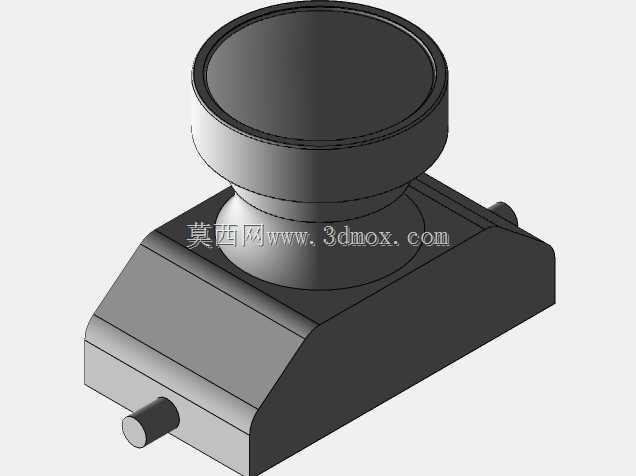

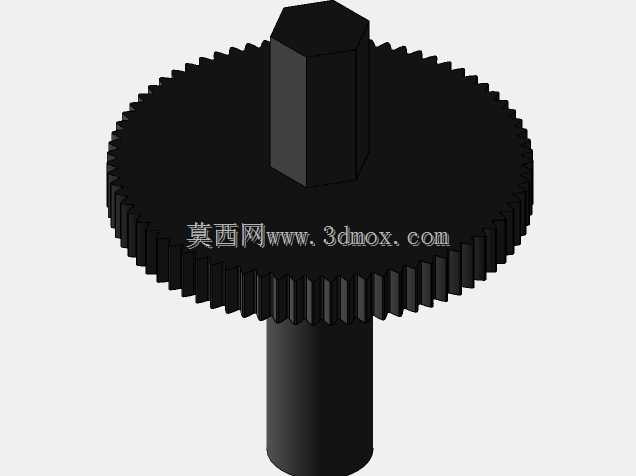

这款四旋翼飞行器的结构设计，首先围绕日常低空航拍作业的实际需求展开，机臂采用折叠式铰接结构，在非作业收纳状态下可将四个带动力组件的机臂向机身主体方向收拢，大幅缩减收纳占用空间，能够适配普通摄影包的隔层尺寸，满足外业携带的便利性要求。机身主体采用上壳下盖的分件式结构，上壳表面预留散热格栅区域，对应内部飞控板、电调模块的发热位置，保证长时间飞行时内部电子元件的热量能够顺利散出，避免高温引发的元器件工作异常。下盖前端预留摄像头安装位，采用下沉式安装结构，让摄像头镜头视野不会被前方机臂或者旋翼遮挡，能够满足正前方及小角度俯拍的取景需求，安装位周边预留减震球卡位，可搭配常规航拍减震架过滤飞行过程中的机身高频振动，避免拍摄画面出现果冻效应。四个旋翼组件分别布置在机臂末端，电机安装座与机臂采用一体化限位结构，保证电机安装后轴线与机臂平面保持垂直，避免旋翼旋转时出现拉力方向偏移，降低飞行过程中的姿态修正功耗。旋翼采用快拆式桨座设计，日常外业作业时可快速完成桨叶的拆装更换，无需额外辅助工具，应对桨叶意外磕碰损坏的突发情况。机身底部预留电池仓空间，仓体尺寸适配常规3S锂电池的安装边界，仓盖采用卡扣式固定结构，既可以快速更换电池提升作业效率，也能在飞行过程中牢牢固定电池，避免电池移位影响整机重心。整机重心设计落在四个旋翼形成的矩形平面几何中心位置，飞控安装位设置在机身中心区域的减震安装柱上，尽可能降低旋翼转动带来的振动对飞控传感器数据采集的干扰，保证飞行姿态控制的精度。机臂铰接位置设置有限位凸台，机臂展开到作业位置时凸台会自动卡入限位槽，保证飞行过程中机臂不会出现意外折叠，同时铰接处预留走线槽，机臂内部的电机供电线可通过走线槽引入机身内部，避免线材外露在飞行过程中被旋翼打到或者被气流扯断。机身侧面预留常规接口的开孔位置，可直接引出充电口、对频按键等常用操作部位，无需拆解机身即可完成日常的充电、对频操作。整体结构件的壁厚按照常规工程塑料注塑工艺要求设置，既保证结构强度能够承受常规飞行的振动与轻微磕碰，也不会因为壁厚过大增加不必要的整机重量，影响续航时间与飞行负载能力。
