小型四旋翼航拍巡检无人飞行器结构设计

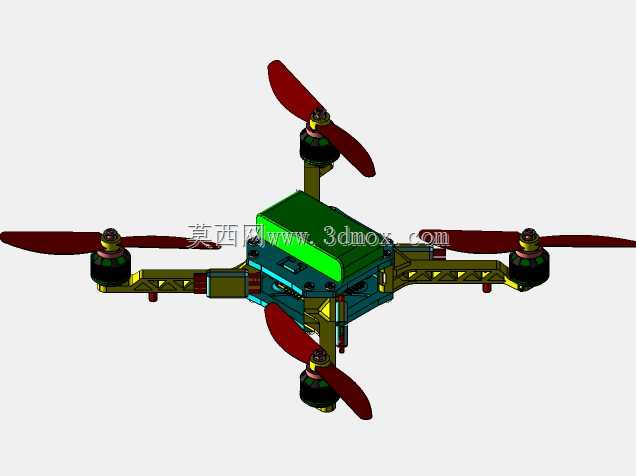

这款小型四旋翼飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常可覆盖园区安防巡检、农林作物长势巡查、小型场地航拍测绘、应急场景近距侦查等使用需求，不需要专用起降场地，单人即可完成携带与起降操作。设计过程中优先考虑了机架的受力合理性，四个机臂采用对称X型布局，旋翼旋转平面处于同一水平面，抵消反扭力矩的同时保证姿态调整的响应速度，机臂与中心舱的连接位置做了加强筋结构，避免飞行过程中电机持续振动导致连接位疲劳开裂。中心舱作为核心承载区域，上层预留飞控模块、电池的安装空间，下层可根据作业需求快速更换挂载，比如高清摄像头、小型抛投模块、气体检测传感器等，舱体边缘做了走线槽设计，所有电调与电机的连接线可沿机臂内部走线，避免线材外露缠绕旋翼，同时降低飞行过程中的风阻。机臂长度经过反复校核，保证相邻旋翼的旋转范围无重叠，预留足够的安全间隙避免打桨，整机展开后的尺寸可满足单人单手携带的需求，机臂与中心座采用快拆结构设计，拆卸后可放入小型收纳包，转场运输时不需要拆解旋翼与电机，到达作业现场后仅需锁紧机臂快拆扣即可完成起飞准备。动力安装位的设计匹配常用的小型无刷电机，电机座预留了标准安装孔位，可适配不同尺寸的螺旋桨，安装时仅需保证电机轴线垂直于机臂平面，即可保证旋翼拉力方向垂直向上，降低飞控的姿态修正负担。电池仓采用滑入式卡扣设计，可根据续航需求更换不同容量的锂聚合物电池，电池安装位置处于整机重心的正下方，更换电池不会导致整机重心偏移过多，减少起飞前的配平操作。起落架采用轻量化的弧形支脚结构，安装在中心舱下方，高度预留足够的挂载空间，降落时可缓冲地面冲击，同时避免挂载的摄像头直接接触地面造成刮损。整个结构的受力路径清晰，旋翼产生的拉力通过机臂传递到中心舱，再均匀分配到电池与挂载位置，飞行过程中整机结构形变量控制在极小范围内，不会因为结构形变导致飞控传感器数据异常，保证飞行姿态的稳定性。
