塑料材质四旋翼无人机机架结构设计

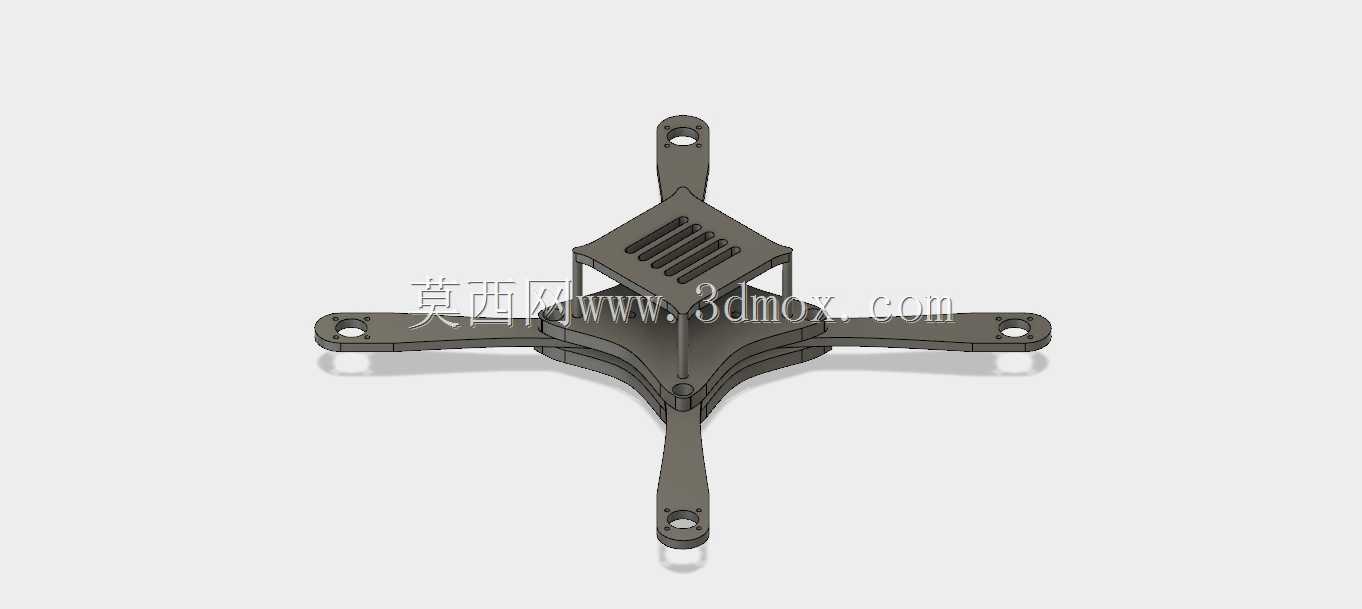

这套四旋翼机架采用塑料材质成型，核心定位面向轻量化消费级航拍、室内教学实训以及小型载荷挂载的飞行场景，在日常作业中可作为飞控板、电池、动力电机、摄像模块的统一承载基体，替代传统拼装式机架的冗余连接结构，降低整机装配的复杂度。从结构设计逻辑来看，整体采用X型对称布局，四个机臂从中心舱体向外等角度延伸，对称度直接决定飞行过程中的动力配平余量，设计阶段将机臂末端的电机安装孔位与中心舱的重心平面做同轴度约束，避免飞行时出现偏航力矩额外损耗动力。中心舱体顶部开设阵列式通风槽，既能够减轻自身重量，也能为舱内放置的飞控、电调模块提供自然散热通道，避免长时间飞行时热量堆积导致电子元件工作异常。机臂与中心舱采用一体化过渡结构，没有额外的拼接接缝，相比装配式机臂能够减少飞行震动带来的连接松动问题，臂身做了等强度变截面设计，靠近中心舱的位置截面厚度更大，向末端延伸时逐步收薄，在保证结构抗扭强度的前提下尽可能降低臂身重量，提升整机的推重比。机臂末端的电机安装位预留了标准孔距的安装孔，可适配主流的小型无刷电机，孔位周边做了局部加厚处理，抵消电机高速转动时产生的震动应力，避免臂端出现应力发白甚至断裂的问题。机架底部预留了电池挂载的贴合平面，可通过绑带或魔术贴固定锂聚合物电池，安装位置的重心与整机几何重心重合，调整电池位置时可快速配平整机重心，减少飞控的校准工作量。中心舱内部预留了飞控板、GPS模块的安装凸台，不需要额外加装固定柱即可完成电子元件的定位，舱体边缘做了圆角过渡，既能够去除锐边避免装配时划伤线路，也能减少飞行过程中的空气阻力。从安装边界来看，机臂展开后四个电机安装位的外接圆直径适配小尺寸螺旋桨，可在室内狭小空间内完成起降作业，不会因为臂展过大出现碰撞障碍物的问题，整体机架的重量控制在较低区间，搭配常规动力套装即可获得充足的动力冗余，可挂载小型摄像模块完成低空航拍、环境巡查等作业任务。塑料材质的选用也让机架具备一定的抗冲击韧性，发生轻微坠机时可通过自身形变吸收冲击能量，不会像硬质脆性材质那样直接碎裂，降低日常使用的维护成本。
