42系列两相混合式步进电机结构设计

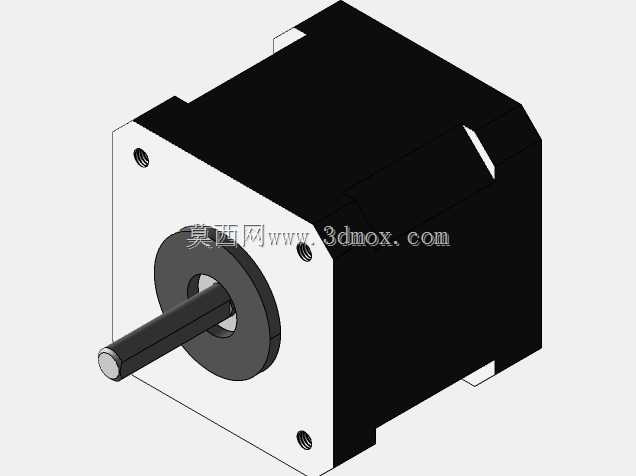

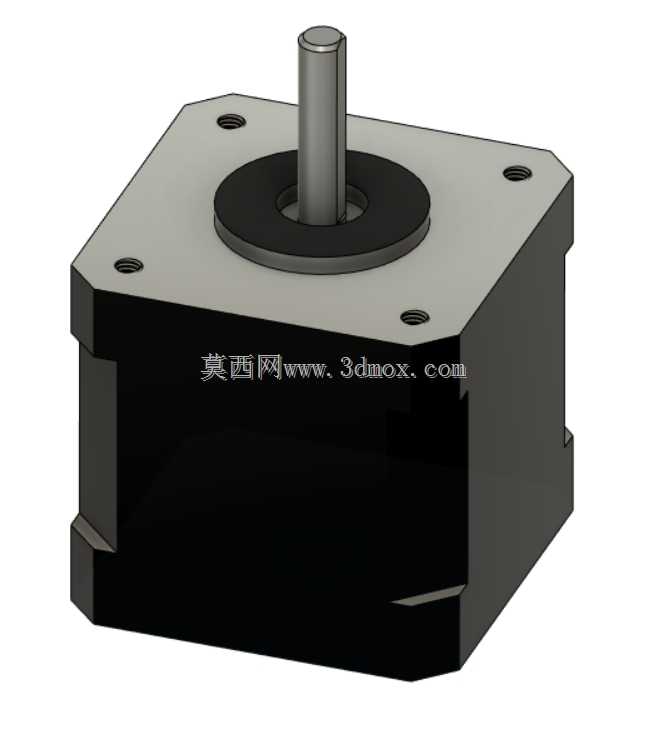

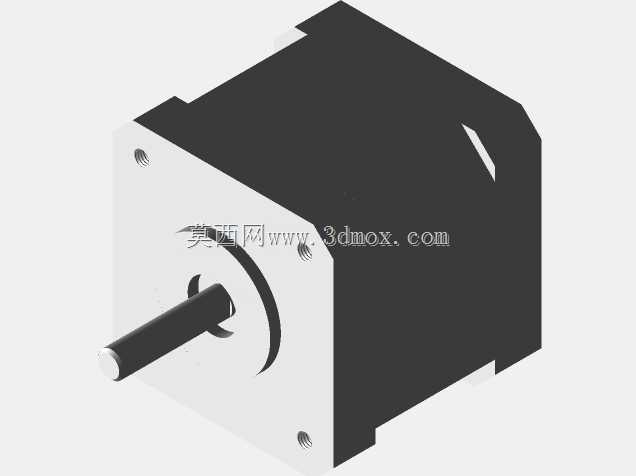

这款42机座号的两相混合式步进电机，是小型自动化设备动力执行端的常用选型，日常在桌面级3D打印设备的XYZ轴进给、小型桌面贴片机的送料与定位机构、实验室小型液体分装泵的驱动单元、桌面雕刻机的主轴进给传动场景中都能见到它的身影，这类小扭矩步进电机的定位精度适配轻载开环控制场景，不需要额外加装编码器就能实现0.9度或1.8度的步距角控制，成本可控且调试门槛低，是小型非标设备设计时优先考虑的动力元件。从结构设计来看，这款电机采用方形端盖安装结构，端面上预留四个沉头安装孔，孔位遵循42系列步进电机的通用安装规范，安装孔中心距为31mm，适配市面上绝大多数标准42电机安装支架、同步轮安装座以及丝杆直连模组的接口，不需要额外做转接板设计，能大幅缩短设备设计阶段的选型适配周期。电机本体的外壳采用拉伸铝型材工艺，表面做黑色氧化处理，既可以保证结构强度，又能在电机持续运行时通过铝壳快速散出绕组产生的热量，避免长时间运行出现扭矩衰减。输出轴采用单出轴D型切边设计，轴径5mm，切边平面可以配合紧定螺丝实现同步轮、联轴器的周向固定，避免传动过程中出现打滑丢步的问题，轴伸长度控制在标准范围内，既可以适配直连式联轴器，也能满足加装同步轮、齿轮的安装空间需求，不会出现轴伸过长导致的径向跳动超差问题。端盖与本体之间采用止口定位结构，装配时可以保证定子与转子的同轴度，降低运行过程中的振动与噪音，输出轴根部加装的黑色密封挡圈，可以阻挡设备运行环境中的粉尘、碎屑进入电机内部轴承位置，延长轴承的使用寿命，适配多粉尘的车间加工场景。在做设备布局设计时，需要注意这款电机的本体外形为42mm见方的方形结构，机身长度对应40mm扭矩规格，安装时需要预留足够的径向与轴向空间，尤其是尾部出线位置，要预留至少15mm的走线空间，避免线材弯折过度导致绝缘层破损。这类步进电机的绕组参数适配常规的24V直流驱动电压，搭配常用的A4988、DRV8825等驱动模块即可实现转速与转向控制，不需要复杂的参数调试，对于刚接触小型自动化设备设计的结构工程师来说，选型时只需要核对安装孔位、轴径、机身长度以及保持扭矩参数，就能快速完成动力端的匹配，不需要额外做定制化结构修改，能有效降低设备的整体设计与制造成本。在实际装配过程中，要注意安装螺丝的拧入深度，避免螺丝过长顶到电机内部绕组造成短路，同时输出轴上加装传动件时不要直接敲击轴端，避免后端轴承受到冲击出现游隙超差的问题，影响电机的运行精度与使用寿命。
