电动汽车驱动用步进式电动机结构设计

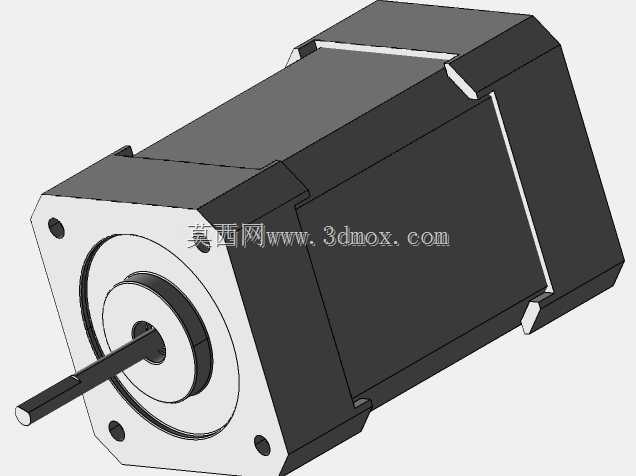

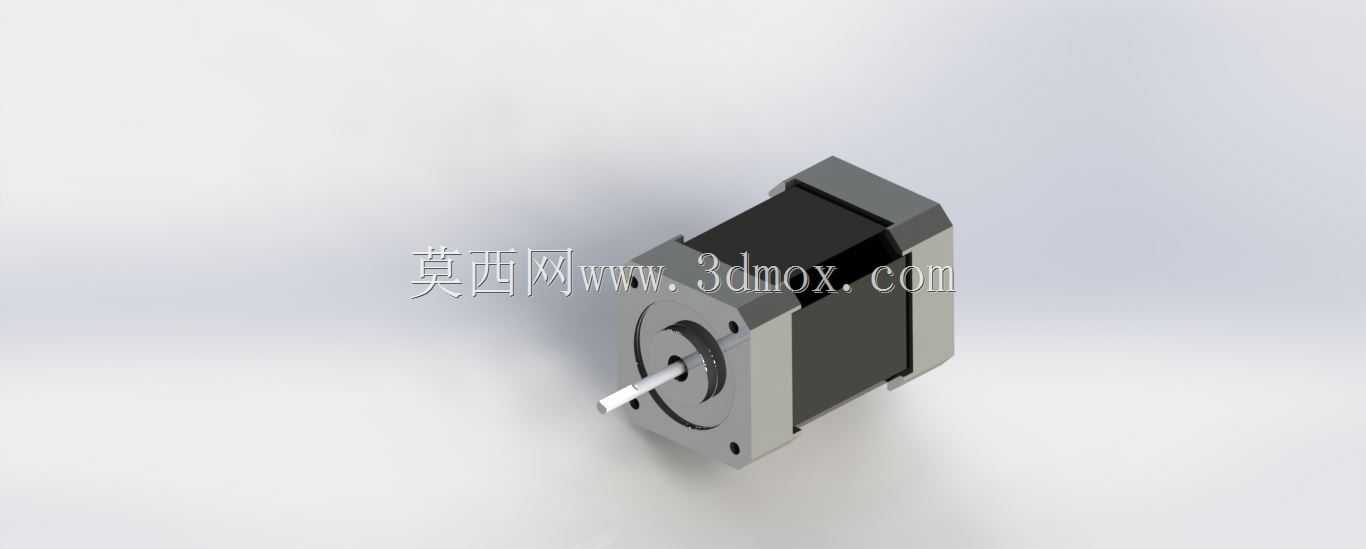

在新能源电动汽车的辅助动力执行机构设计中，这类方形机座电动机常被应用于电子节气门调节、制动能量回收辅助执行、车载充电端口自动启闭、座椅位置精准调节等需要精确转角控制的场景，区别于主驱动电机的大功率输出特性，这类电机更侧重小扭矩下的位置控制精度与响应速度，是车载电控执行系统里的核心动力元件。从结构设计思路来看，这款电机采用方形切角机座设计，相较于传统圆形机座，方形结构在车载狭小安装空间内更易实现平面贴合固定，四个角预留的安装孔位可直接通过螺栓固定在设备安装基板上，无需额外设计弧形适配夹具，能有效压缩安装占用的垂直与水平空间，适配车载电控单元紧凑的布局要求。机座主体采用铝合金挤压成型工艺，表面做阳极氧化处理，既保证结构强度满足车载振动工况下的抗冲击要求，又能通过金属壳体实现工作过程中绕组热量的快速散出，避免密闭空间内积热导致的绕组绝缘老化加速。输出轴采用单出轴D型截面设计，区别于普通光轴结构，D型切面可与配套传动件的D型孔直接配合，无需额外加工键槽就能传递额定扭矩，消除了键连接带来的回程间隙，提升位置控制的重复定位精度，轴伸端的轴承采用深沟球轴承双侧支撑结构，可承受一定的径向负载，适配带轮、齿轮等不同传动件的直接安装需求。安装边界设计上，机座前端的安装止口采用同心度公差控制在0.02mm以内的凸台结构，与配套设备的安装定位孔配合时，可保证输出轴与被驱动部件的输入轴同轴度满足传动要求，避免偏心安装带来的轴承额外磨损与运行噪音。绕组部分采用集中式绕线结构，槽满率控制在合理区间，既保证单位体积下的扭矩输出密度，又为绝缘浸渍工艺预留足够填充空间，提升绕组的防潮、抗振动性能，适配车载复杂的温湿度与振动工况。后端盖集成了简易的出线防护结构，动力线与编码器信号线可通过后端的防水接头引出，避免车载环境下的水汽、粉尘进入电机内部影响绕组与传感器工作稳定性。在实际选型匹配过程中，设计人员可直接基于该三维模型完成安装孔位对齐、轴伸长度匹配、周边部件干涉检查等装配验证工作，无需反复打样测试安装兼容性，能大幅缩短车载执行机构的开发周期，同时模型中预留的机座壁厚、轴承位尺寸等参数，也可根据实际扭矩需求做等比例缩放调整，适配不同功率等级的执行器设计需求。
