FPV穿越机用2207规格外转子无刷电机

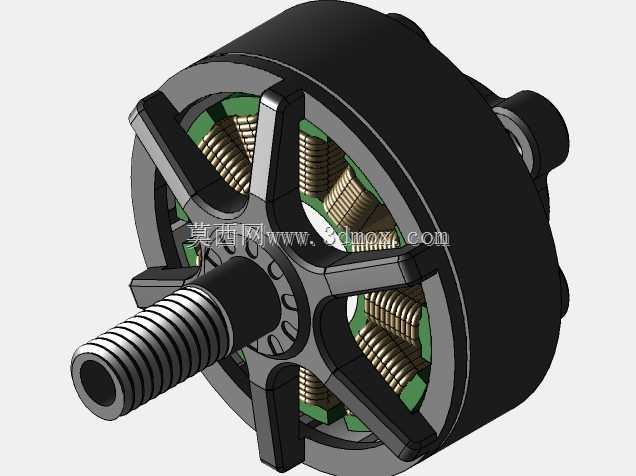

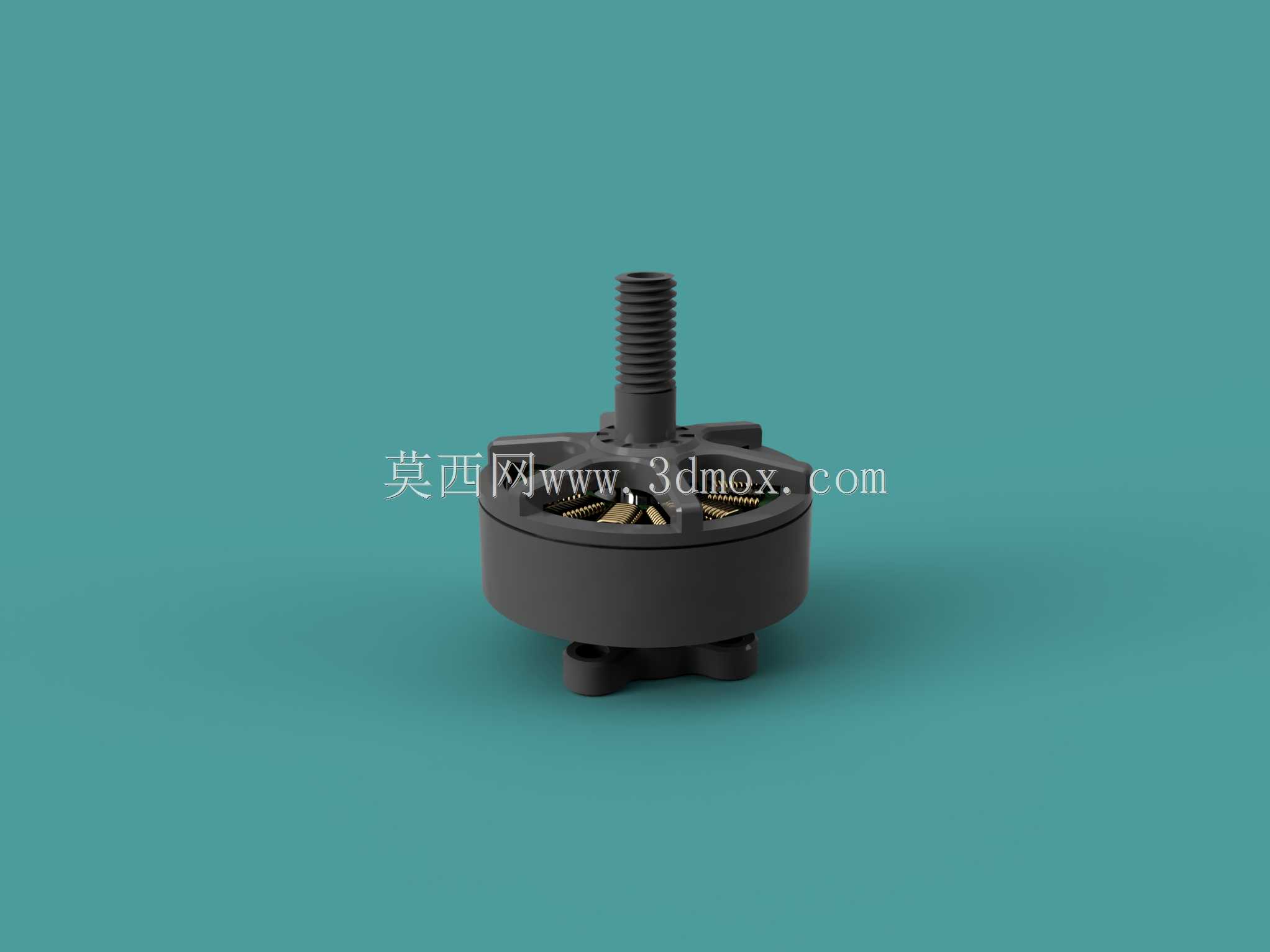

这款2207规格的外转子无刷电机，主要面向FPV穿越机、小型多旋翼无人机以及轻量化四轮直升机的动力配套场景，是小型航模动力系统里的核心执行部件。从结构拆分来看，模型完整还原了钟形外转子与定子组件的独立结构，方便设计人员在做整机动力布局时，单独核对转子转动边界、定子安装固定位的配合公差，不需要额外做结构拆分就能直接调用到整机装配文件中。12N14P的槽极配置是当前小尺寸外转子航模电机的成熟方案，这种槽极比能在有限的定子体积下兼顾扭矩输出效率与高速运转的平顺性，适配5寸左右穿越机的花飞、竞速场景需求，也能满足小型航拍无人机的动力冗余要求。做整机结构设计时，需要重点关注几个安装边界：电机轴为标准外螺纹输出轴，用来直接锁紧螺旋桨，轴伸长度要匹配桨叶的安装座厚度，避免出现桨叶压不紧或者转动蹭到机臂的问题；电机底座的四个安装孔位对应常规航模机臂的安装孔距，底座下方的出线槽位置要和机臂上的走线槽对齐，避免动力线被挤压破损；转子外壳的最大外径是22mm系列电机的标准尺寸，设计机臂的电机安装座沉台时，要预留足够的径向间隙，避免电机运转时的振动导致转子蹭到安装座。从建模精度来看，模型还原了定子绕组的排布形态、转子磁钢的内嵌位置、底座的安装凸台细节，在做整机动力学仿真或者结构干涉检查时，不需要额外补全细节就能直接使用，能减少动力系统建模的重复工作量。对于做航模整机设计的人员来说，这类精准的分件模型可以直接用来核对电调安装位置、走线空间，也能在做机架结构强度校核时，准确模拟电机的重量分布与安装受力点，避免出现安装位干涉、动力匹配错位的问题。日常选型时，这类2207电机通常搭配4-6S锂电池使用，适配不同KV值的参数可以匹配不同尺寸的螺旋桨，模型的外形尺寸完全符合量产同规格电机的通用安装标准，不管是做新机型的结构设计，还是现有机型的动力改装替换，都能直接参考这个模型的尺寸边界做布局设计，不需要反复核对实物的安装尺寸，能大幅缩短前期方案设计的周期。
