伺服驱动自适应机械夹持执行机构

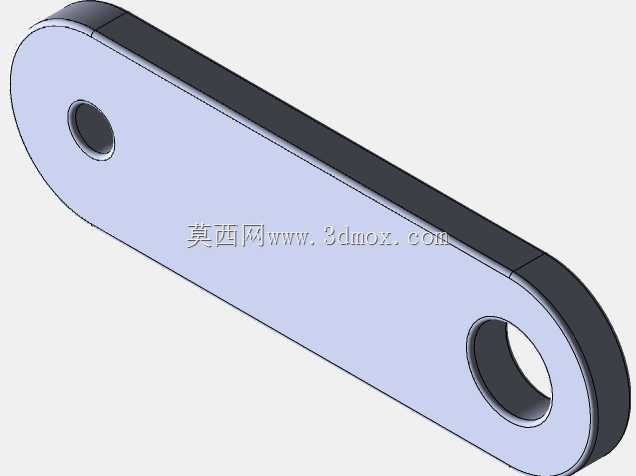

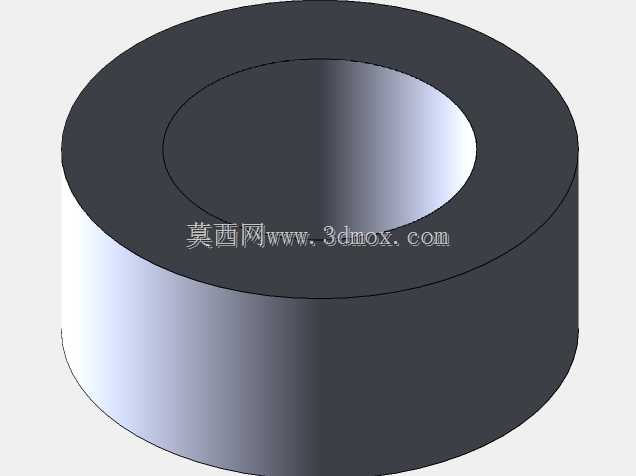

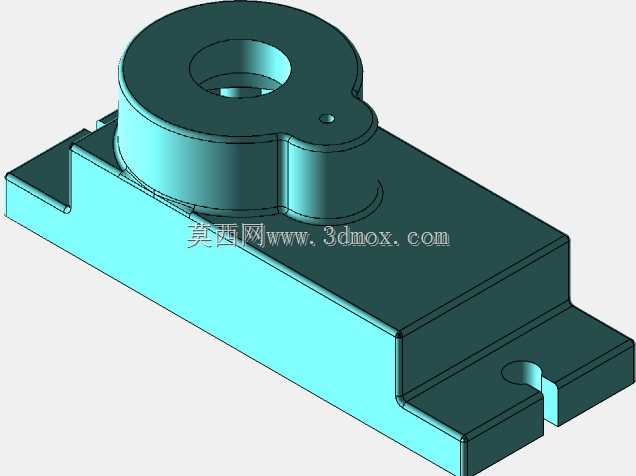

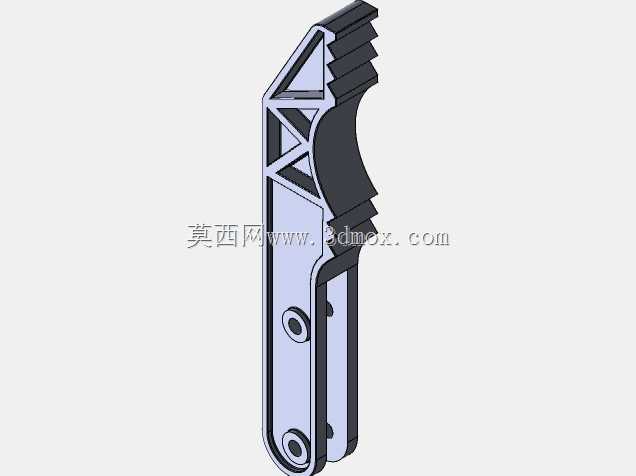

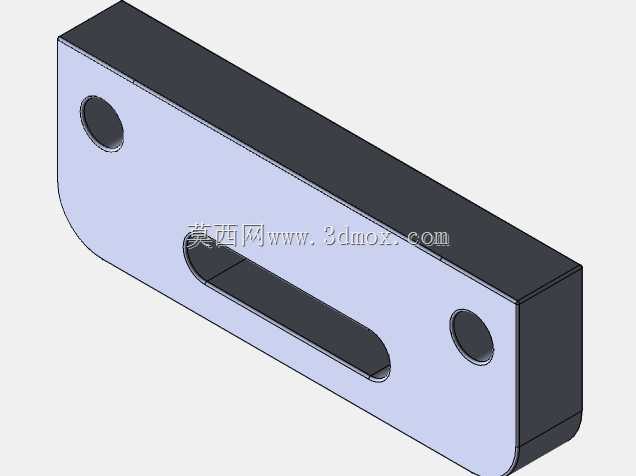

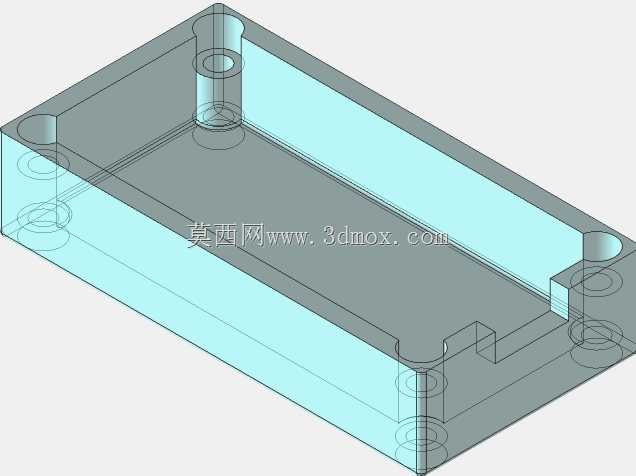

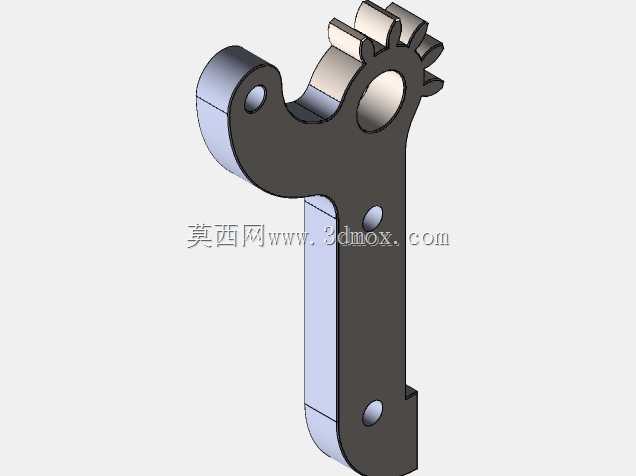

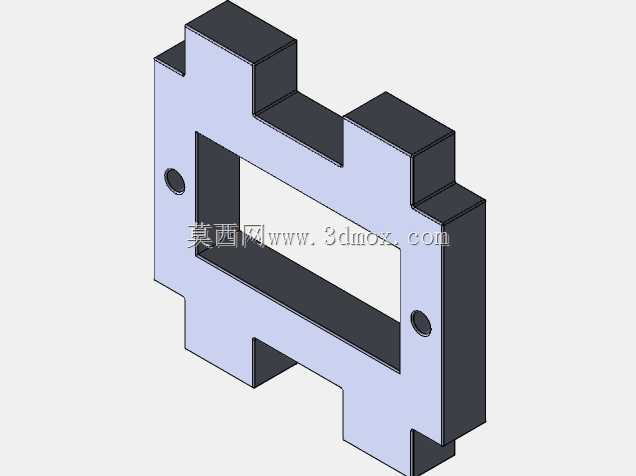

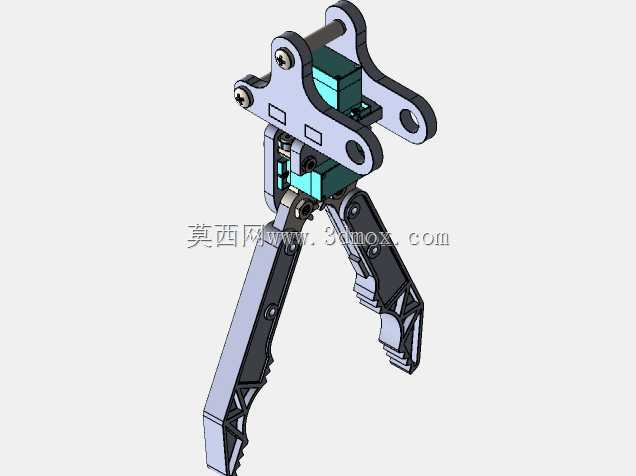

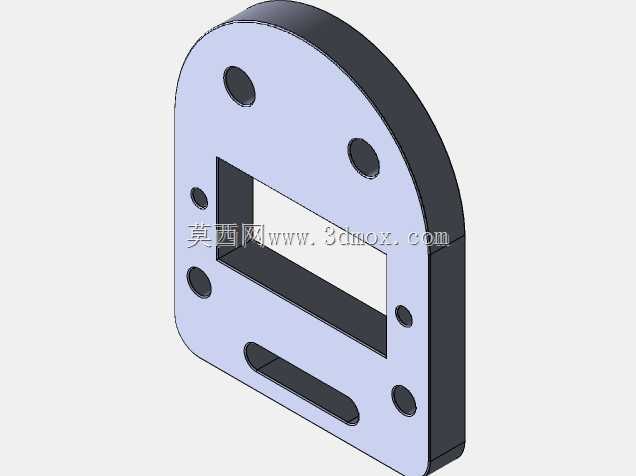

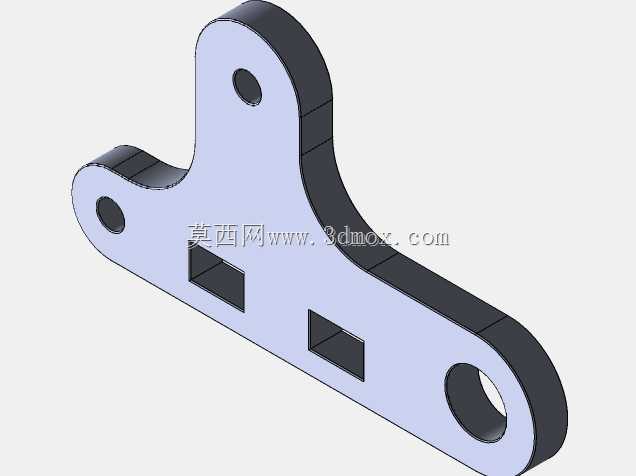

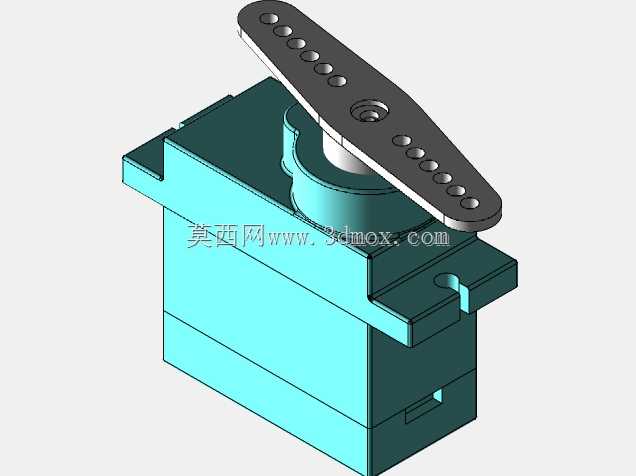

这类伺服驱动的夹持机构，多部署在小型自动化分拣工位、实验室样本转运台、3C电子元件装配线的执行末端，替代气动夹爪完成对异形件、易损件的柔性夹取作业，相比传统气动夹持方案，它无需搭配气源管路与调压阀组，仅通过舵机信号线即可完成开合角度、夹持力的参数调整，适配多批次小批量的柔性生产场景。从结构设计逻辑来看，整体采用双侧对称的连杆传动布局，伺服动力输出端直接与主动摆臂连接，通过两组平行四边形连杆结构将动力同步传递到两侧夹指，保证开合过程中两侧夹指始终保持平行对位，不会出现单侧偏摆导致的工件夹偏、夹伤问题。夹指主体采用镂空减重设计，在保证结构刚性的前提下尽可能降低运动惯量，提升夹爪开合的响应速度，夹指内侧预留了防滑齿槽与柔性垫安装位，可根据夹取工件的材质更换硅胶、橡胶或者硬质聚氨酯防滑垫，适配不同表面粗糙度、不同硬度工件的夹取需求。安装端采用标准的法兰式连接接口，可直接适配市面主流的小型协作机械臂、直线滑台模组的末端安装位，安装孔位采用对称排布设计，无需额外制作转接板即可完成快速装调，整体安装边界紧凑，横向最大开合状态下的整体宽度不超过120mm，纵向安装高度控制在90mm以内，不会在狭窄工位内与周边工装、输送线产生运动干涉。夹指的开合行程可通过伺服参数自定义调整，最小可夹持厚度2mm的薄片类工件，最大开合距离可达60mm，能够覆盖常见的小型电子元件、塑料样件、实验室试管等工件的夹取尺寸范围，传动连杆的铰接位置均采用自润滑衬套配合金属销轴，长期往复运行不会出现明显的旷量，夹持重复定位精度可控制在0.1mm以内，满足精密装配工位的精度要求。在实际选型适配时，可根据夹取工件的重量更换对应扭矩的伺服动力单元，无需改动整体连杆结构即可完成夹持力范围的调整，夹指部分也可根据特定工件的外形定制仿形轮廓，进一步提升夹取的稳定性，避免工件在高速转运过程中出现滑落、移位的问题。
