Nema17步进电机对称式安装固定支架

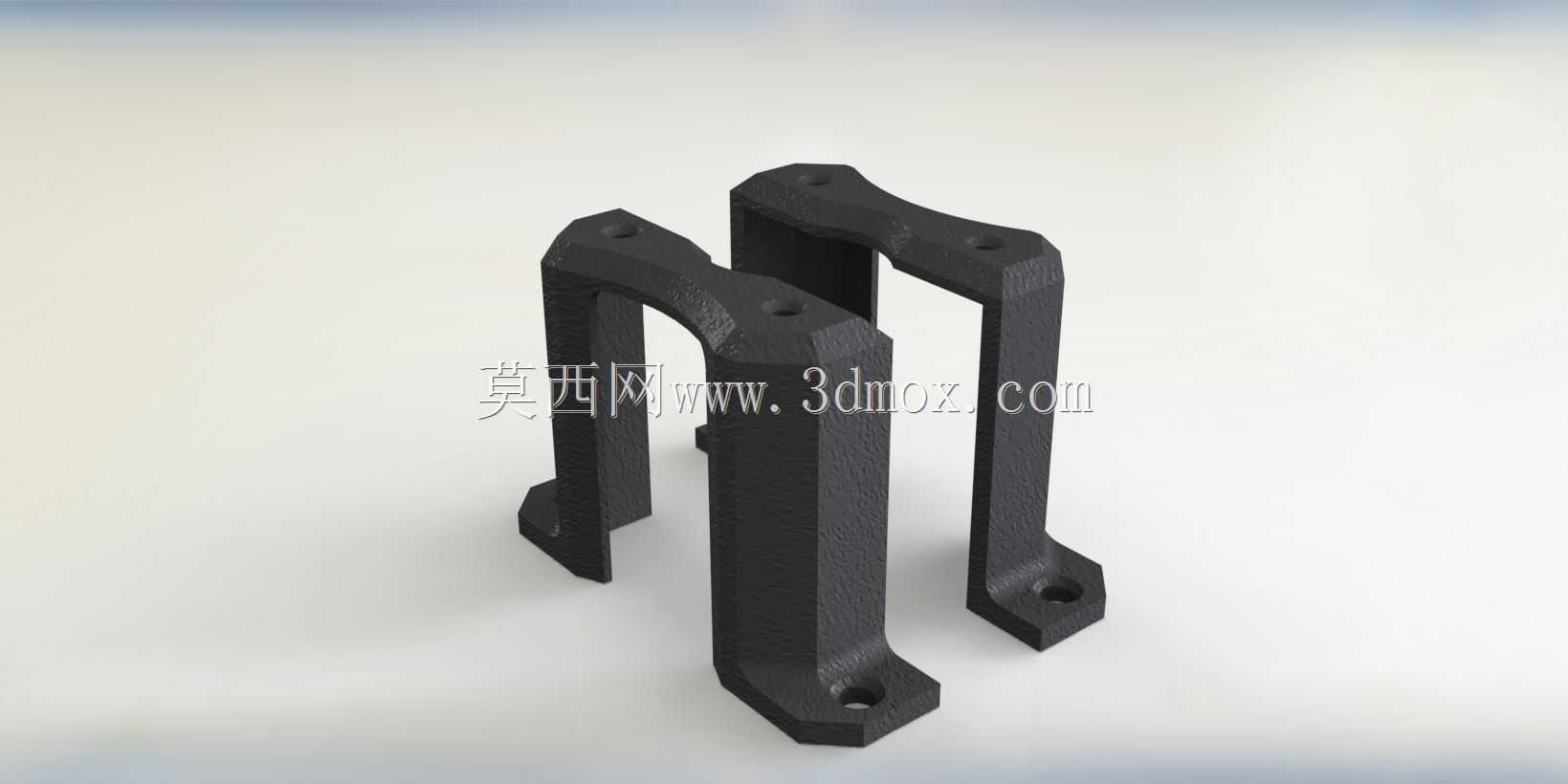

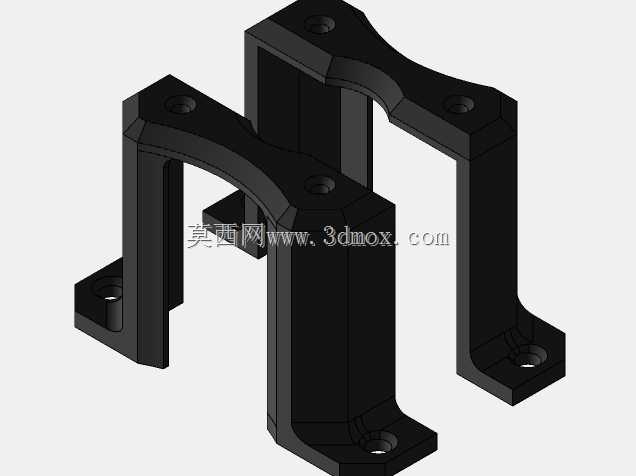

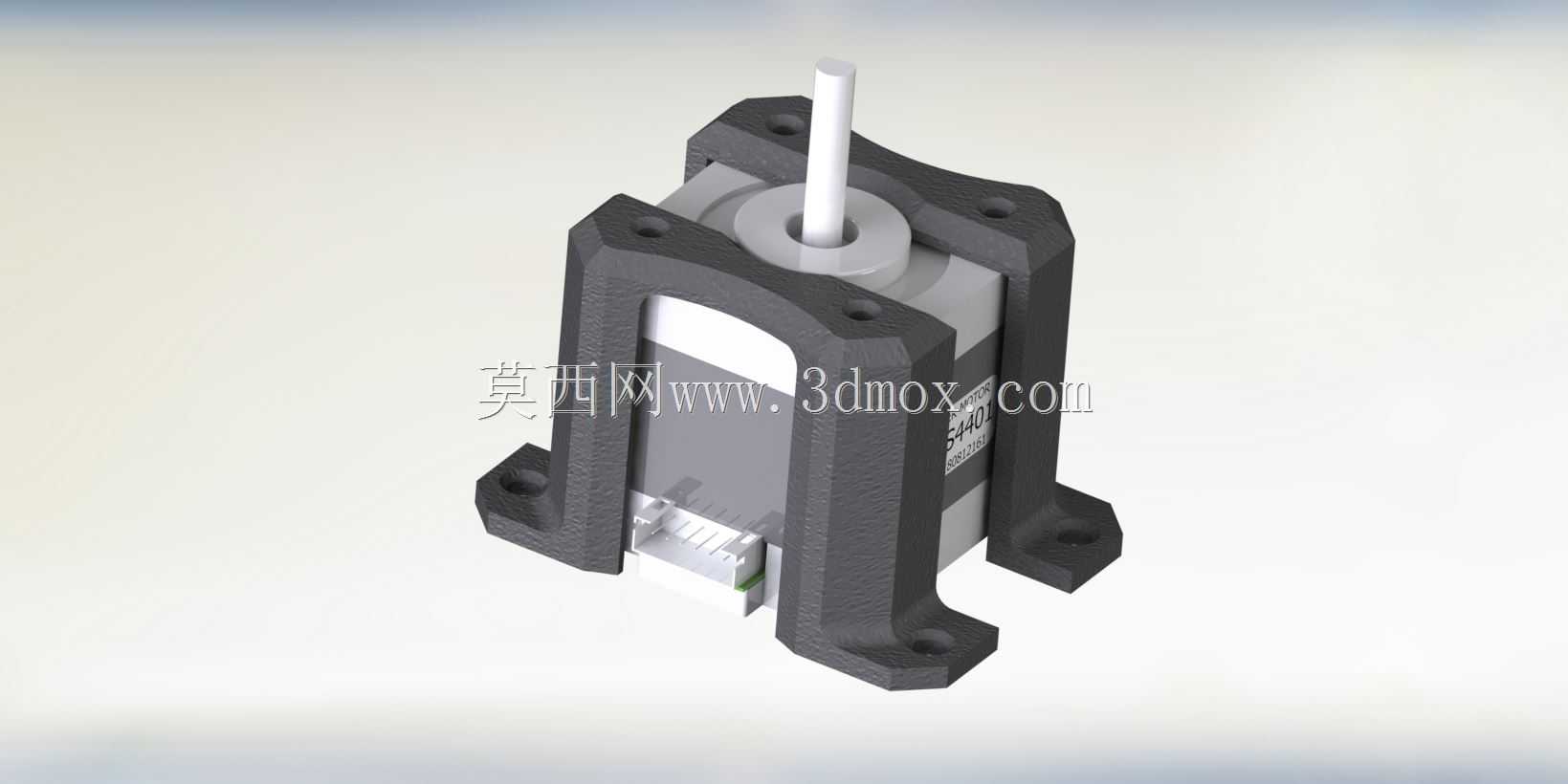

在小型自动化设备、桌面级数控装置、3D打印传动单元以及轻载机械手关节的设计搭建过程中，步进电机的安装固定精度直接影响整套传动机构的运行稳定性，Nema17规格步进电机作为小扭矩传动场景的常用动力元件，其安装支架的结构合理性往往是结构设计阶段容易被忽略却影响整机可靠性的细节。这款安装支架采用双侧对称式结构设计，整体为一体式成型构型，底座安装面做全平处理，不存在凸起的加强筋或者定位凸台，在做安装面贴合时能够完全贴紧设备的安装基板，不会因为局部结构凸起导致安装面出现虚位，有效降低电机运行时的振动传导，避免长期运行后固定螺丝出现松动的问题。支架的两侧立臂高度经过适配设计，刚好匹配B07TGJT5M2型号Nema17步进电机的安装孔位间距，电机固定孔位设置在立臂顶端的安装面上，孔位深度做了沉孔处理，固定螺丝锁紧后螺丝头部不会突出安装面，避免与电机本体或者周边传动部件产生干涉。底座部分的安装孔设置在两端延伸的脚座上，孔位方向垂直于安装平面，安装时可以从支架上方直接穿入螺丝锁紧到设备基板上，不需要在狭窄的侧面空间操作，大幅降低装配阶段的操作难度。设计阶段特意将支架侧面做平直处理，没有多余的外凸结构，在多台电机并排密集安装的场景下，相邻支架之间可以紧密排布，不会因为侧面的异形结构浪费安装空间，能够有效压缩设备整体的横向安装尺寸。支架的转角位置做了均匀的圆弧过渡，既可以避免直角位置的应力集中，提升支架整体的结构强度，在承受电机启停瞬间的冲击载荷时不会出现转角开裂的问题，也能够去除加工过程中产生的锐边毛刺，避免装配操作人员被划伤。从安装边界来看，这款支架的整体外轮廓尺寸完全适配Nema17电机的42mm见方的安装规格，不会超出电机本体的外轮廓范围，在做设备内部结构布局时，只需要预留出电机本身的安装空间即可，不需要额外给支架预留避让空间，能够给结构设计阶段的空间排布提供更高的自由度。在实际应用场景中，这款支架既可以用于水平方向的电机安装，也可以适配垂直安装、侧装等多种安装姿态，对称的结构让支架在不同安装方向下的受力状态保持一致，不会因为受力方向改变出现结构变形量超标的问题，能够长期保证电机轴与传动部件的同轴度，减少传动过程中的卡顿、异响以及额外负载损耗。
