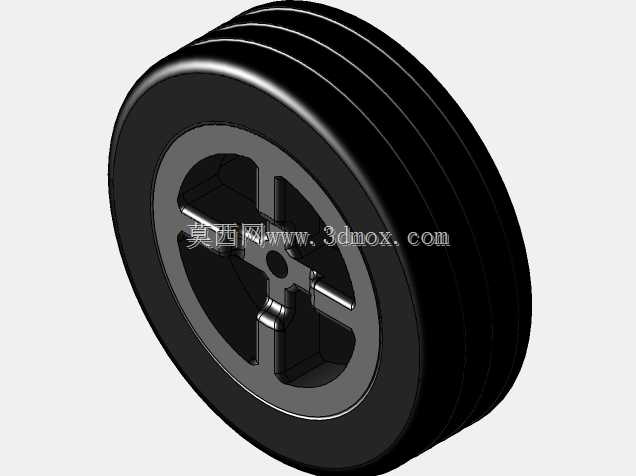

手推车用125mm直径行走轮结构设计

这款125mm规格的行走轮，主要适配各类轻型手动搬运推车、仓储周转台车、小型移动工装架的行走需求，在车间工位物料转运、商超理货搬运、仓储短途周转场景中，作为核心行走承载部件使用，可适配平整水泥地面、环氧地坪、硬质瓷砖地面等多种常规室内作业地面，满足日常轻载移动的使用需求。从结构设计来看，该行走轮采用轮辐与胎面一体化的结构布局，轮辐部分做了多辐条镂空设计，在保证整体结构强度的前提下，有效降低了轮体自身重量，减少转动过程中的惯量，推动时更加省力；胎面部分设计了多道环形凸起筋条，既可以提升胎面与地面的接触摩擦力，避免推行过程中出现打滑问题，也能在轮体滚动时分散地面传递的局部应力，减少胎面的不均匀磨损，延长轮体的实际使用寿命。轮体中心预留了标准的轴承安装位，可适配常规规格的滚动轴承，安装时只需将轴承压入中心孔位，配合轮轴即可完成与推车支架的装配，安装边界尺寸经过标准化匹配，可直接替换同规格的现有损坏轮体，无需对推车支架做额外的二次加工，降低运维替换的成本。设计过程中重点考量了轮体的承载均匀性，通过对轮辐截面的厚度渐变设计，让承载时的应力从中心安装位向胎面均匀传导，避免局部应力集中导致的轮辐开裂问题；胎面的弧度设计经过反复验证，既保证直行时的接触面积足够，也能在转向时减少胎面与地面的滑动摩擦，让转向操作更加顺滑，不会出现卡滞、跳轮的问题。在实际选型应用中，该规格轮体的安装高度、中心孔位尺寸均符合轻型脚轮的通用安装标准，既可以单独作为定向轮使用，也可以配合万向支架组成万向转向轮，适配不同推车的行走功能需求，轮体采用硬质耐磨工程塑料材质，具备一定的抗冲击性能，在经过地面小幅度凸起、接缝时，可通过胎面的微量形变缓冲冲击，避免硬接触带来的震动传递到推车载物台，保障转运过程中物料的稳定性。
