快拆式杠杆释放锁紧机构结构设计

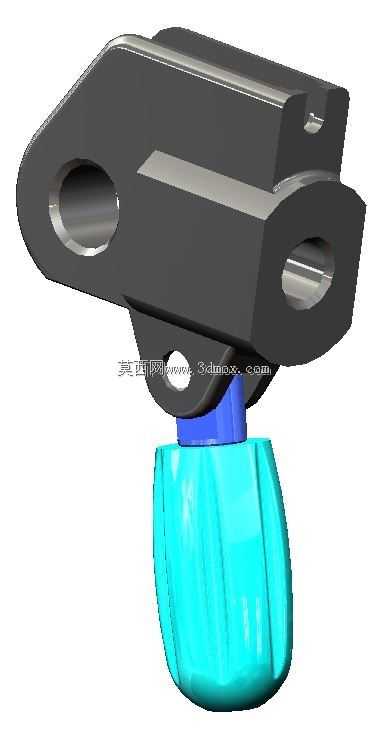

该杠杆释放机构多用于需要频繁拆装、快速锁止的工装夹具、小型设备快换工位以及便携器材的定位锁紧场景，日常作业中可替代传统螺纹旋紧、插销锁止结构，大幅缩短工位切换、部件拆装的操作时长，降低操作人员的动作强度。从结构功能来看，该机构通过杠杆的力矩放大效应实现锁止与释放状态的切换，上部的金属基座为核心承力部件，两个同轴通孔为安装定位孔，可通过螺栓或销轴将整个机构固定在设备安装基面，基座中部的铰接位连接杠杆压臂，下部的旋钮式调节件可调整锁止行程的预紧力，适配不同厚度的被夹持件，避免长期使用磨损后出现锁止松动的问题。设计过程中优先考虑了操作的人机工程性，下部的握持旋钮做了防滑的凹凸纹理，操作人员无需额外工具，单手握持旋转即可调整预紧量，扳动杠杆即可完成释放动作，操作力经过杠杆比优化后控制在普通人单指可操作的范围内，不会出现锁止过紧无法扳开、或是锁止力不足受振松脱的问题。安装边界方面，上部基座的两个安装孔中心距为固定基准尺寸，安装面为平面结构，可直接贴合在金属型材、工装板的平整安装面上，不需要额外加工沉台或避让槽，机构整体的外伸高度经过压缩，不会在安装后占用过多的工位垂直空间，适配紧凑布局的小型自动化设备、工装治具的安装需求。结构细节上，铰接位置预留了润滑脂存储间隙，长期往复扳动不会出现卡滞，金属基座的棱角均做了倒角处理，避免安装操作过程中划伤操作人员，锁止接触面做了局部淬火处理，耐磨性能满足万次以上的往复操作需求，不会因为频繁锁止出现接触面压溃变形的问题。实际选型使用时，可根据被夹持件的厚度范围调整下部旋钮的初始位置，锁止状态下杠杆处于过死点位置，即使受到设备运行的振动冲击也不会自行松脱，释放时只需扳动杠杆越过死点即可快速解除锁止力，整个操作过程无需借助扳手、螺丝刀等额外工具，单人即可在数秒内完成部件的拆装或位置调整，在小型焊接工装、检测治具、户外便携器材的快装结构中都有较高的适配性。
