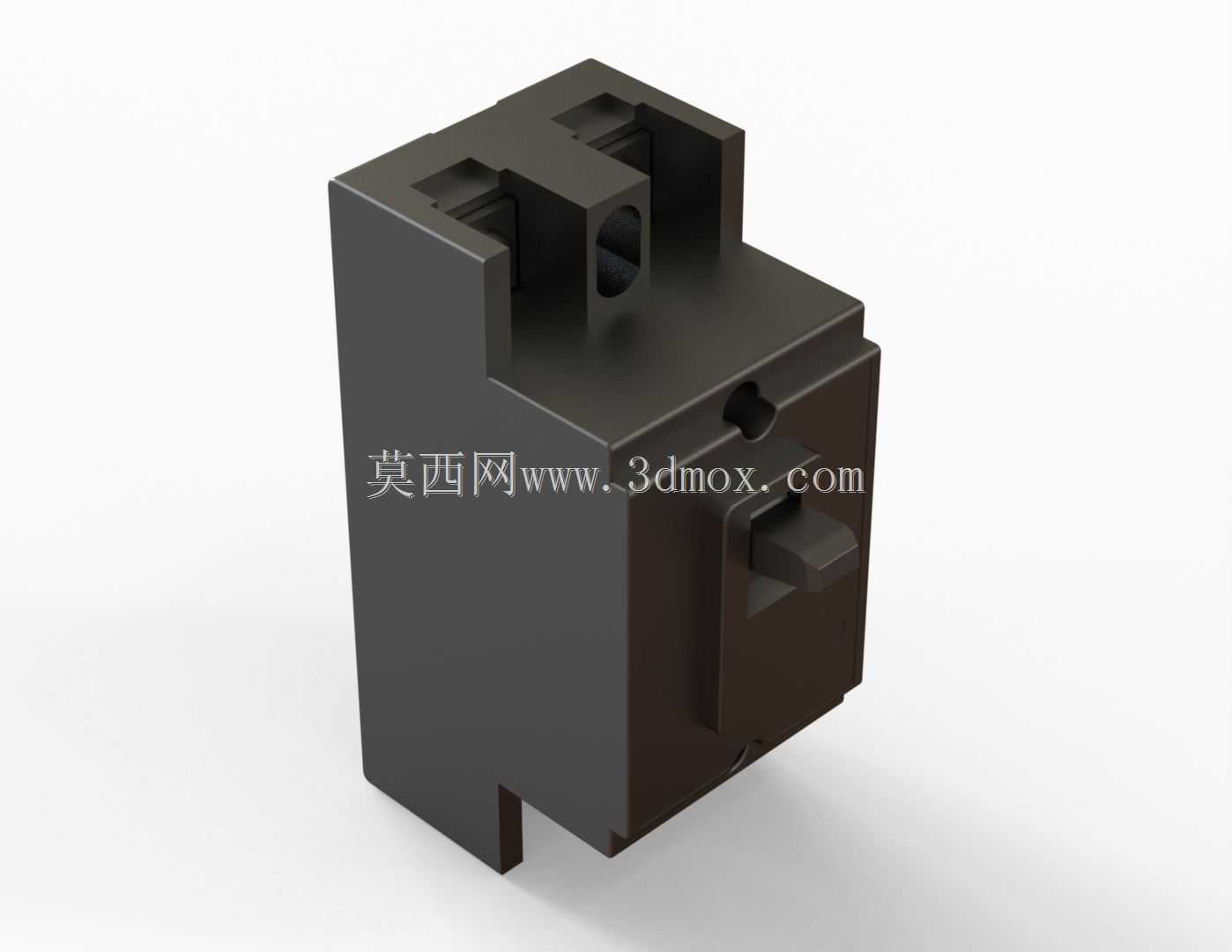

小型塑壳断路器结构三维设计

这款塑壳断路器的三维结构设计，完全贴合低压终端配电场景的实际使用需求，日常多用于民用住宅入户配电、小型工业设备支路供电、商用建筑末端回路的通断与保护环节，可在回路出现过载、短路故障时快速切断供电链路，避免后端用电设备烧毁、线路过热引发火情等风险。从结构设计逻辑来看，整体采用模块化紧凑布局，外壳选用高强度阻燃热固性塑材，既可以保证内部触头、灭弧室、脱扣机构等核心部件的安装定位精度，也能在分断大电流故障时阻隔电弧外溢，满足带电操作的安全防护要求。操作拨杆设置在壳体正面偏下位置，拨动手感带有清晰的档位阻尼，合闸、分闸位置有明确的行程止点，运维人员可快速判断回路通断状态，避免误操作。壳体顶部预留的两组接线腔，适配常规6-25平方毫米的铜芯导线接入，接线端子采用压线式结构，无需额外压接接线鼻即可完成可靠连接，同时接线腔配有独立的防护盖板，安装完成后可覆盖带电部位，降低触电风险。底部设置的标准导轨安装卡扣，可直接卡装在常规35mm宽度的电气安装导轨上，无需额外打孔固定，单模位的宽度尺寸匹配常规终端配电箱的模位排布规则，可与同规格的漏电保护器、隔离开关等元件并排安装，相邻元件之间预留有足够的散热间隙，不会因为密集排布导致温升超标。建模过程中对内部脱扣机构的运动行程做了完整的干涉校验，确保脱扣动作触发时，机构连杆、锁扣、触头支持件之间无卡滞，动触头与静触头的开距符合低压电器的安全绝缘要求，灭弧室的栅片排布角度经过优化，可在短路分断时快速切割、冷却电弧，缩短燃弧时间，减少触头烧蚀。壳体侧面的定位凸台与凹槽结构，可在多台断路器并排安装时实现相邻壳体的互相限位，避免长期使用过程中因为导轨形变出现元件移位，进出线端的接线孔位同轴度公差控制在0.1mm以内，保证导线接入后不会出现偏斜，降低接线端子的接触电阻。整体外形没有多余的凸起结构，所有棱角处都做了R2以上的圆角处理，既可以避免安装过程中划伤操作人员，也能减少壳体注塑成型时的应力集中，提升外壳的抗冲击性能，可适配-25℃到40℃的常规工作环境温度范围，满足多数室内配电场景的使用要求。
