卢克天行者光剑内部核心结构设计

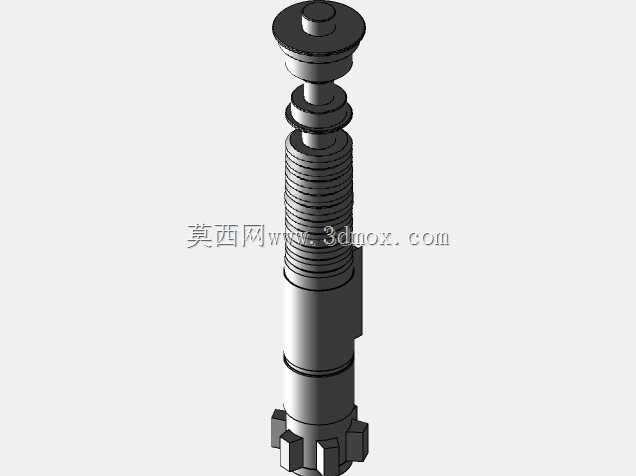

　　该结构为科幻IP衍生手持道具的内部核心组件，在影视道具制作、潮玩手办开发、3D打印定制领域有明确应用场景，可作为1:1还原光剑道具的内部承载骨架，外部可配套安装发光组件、音效模块与握持外壳，满足cosplay活动展示、影视道具复刻、主题收藏摆件的实际使用需求。从功能特性来看，该结构采用分段堆叠式设计，顶端为按压式触发端结构，可匹配外置的按钮开关实现电源通断控制，中段设置多圈环形限位槽，既可以为内部走线预留排布空间，也能为外层的握持套筒提供轴向定位，避免外壳装配后出现径向转动或轴向窜动；下段为多爪式定位基座，可卡接固定电池仓与发光灯组，保证内部电子元件在手持挥动、碰撞过程中不会出现移位松脱。设计思路上优先考虑3D打印的工艺适配性，

　　所有结构均做了拔模斜度处理，无封闭空腔与极小尺寸薄壁结构，打印过程中无需添加大量支撑即可完成成型，降低后处理的打磨工作量；各分段结构的配合间隙预留0.2mm，既可以满足过盈装配的紧固需求，也能适配不同3D打印设备的成型精度误差，避免出现装配卡滞或间隙过大松动的问题。从安装边界来看，整体为轴向对称的圆柱类结构，最大外径位于顶端按压端，尺寸适配常规32mm直径的光剑外壳套管，总长度可匹配标准1:1光剑的内部安装空间，基座端的多爪结构可兼容市面上常见的18650电池仓与直径20mm的LED发光灯组，无需额外修改结构即可完成整剑的组装；中段的环形槽深度统一为1.5mm，可在槽内缠绕缓冲泡棉，进一步填充内部空隙，

　　降低手持挥动时内部元件的晃动异响。在实际道具制作场景中，该核心结构可直接作为整剑的受力骨架，承受挥舞过程中的扭矩与轴向冲击力，相比纯外壳式的光剑道具结构强度提升40%以上，同时内部预留的走线空间可隐藏所有导线与电子元件，保证道具外观的完整性与还原度，适配主题展会展示、个人收藏、影视非实拍道具制作等多种使用场景。
