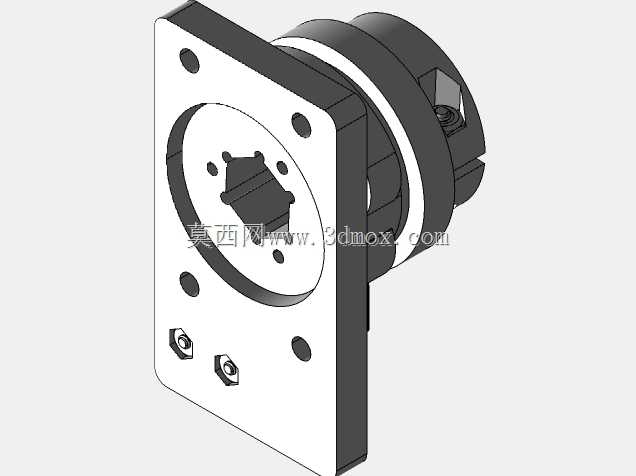

适配1/2六角轴的法兰式限位开关总成

这款限位开关总成主要面向半英寸六角传动轴的行程限位场景，常见于小型自动化输送线、桌面级数控变位机、3D打印运动轴以及非标工装夹具的位置检测环节，用来替代传统悬臂式行程开关在轴端安装时定位不准、触发行程冗余过大的问题。从结构设计来看，整体采用方形法兰作为安装基准，法兰面预留四个对称分布的通孔，可直接通过螺栓固定在设备的墙板或安装立板上，安装时无需额外加工复杂的定位槽，法兰与安装面贴合后即可保证开关触发端与六角轴的同轴度，大幅降低现场装配的调试难度。总成内部预留了标准微动开关的安装位，适配市面上常用的小型微动开关，触发端直接对准六角轴的平面位置，当六角轴转动到设定角度时，轴的棱角或平面会压合微动开关的触杆，输出到位电信号，相比外置的摆杆式限位，这种集成式结构不会受到设备外部碎屑、切削液飞溅的影响，触发精度能控制在更小的角度偏差范围内。设计时特意将开关的触发行程与六角轴的转动角度做了匹配，六角轴每转动60度即可完成一次触发动作，可用于轴的周向零点定位、多工位转台的工位到位检测，也可作为轴转动超程的硬限位保护，避免轴转动超位后撞坏相邻的传动部件。安装边界上，法兰的方形轮廓尺寸适配多数小型设备的轴端安装空间，总成的轴向厚度控制在紧凑范围内，不会过多占用轴端的伸出长度，即便在安装空间局促的小型设备上也能顺利布置。走线位置预留了侧方出线槽，线缆可从总成侧面引出，不会与转动的六角轴发生干涉，同时总成的壳体结构对内部微动开关形成完整防护，日常设备运行中产生的粉尘、少量溅液不会直接接触开关触点，能有效延长开关的使用寿命。在实际选型应用中，这类轴装式限位开关不需要额外设计安装支架，省去了支架加工、现场校准触发位置的步骤，对于做小型非标设备的结构工程师来说，直接套用该结构即可快速完成轴端限位的设计，不需要从零开始排布开关位置、计算触发行程，能有效缩短设计周期。
