适配Emax ES08A的伺服摇摄安装底座

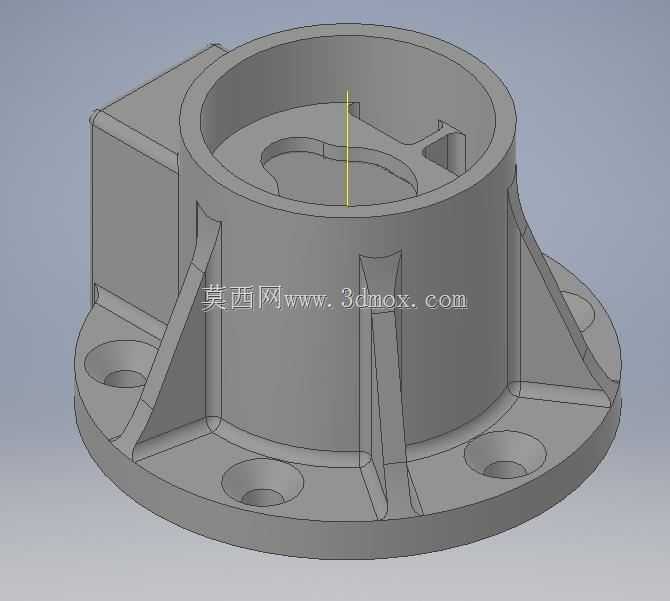

这款安装底座是专门针对小型舵机配套的摇摄工况开发的支撑构件，主要适配航拍云台、小型监控机位、桌面动态拍摄架这类需要小角度往复回转摇摄的场景，核心作用是为伺服舵机提供稳定的安装基准，同时承担舵机输出端的负载传导，抵消摇摄启停过程中的偏转力矩，避免舵机壳体直接受力导致的安装松动、轴系偏移问题。从结构设计逻辑来看，整体采用带法兰盘的筒式主体构型，底部法兰盘均匀布置沉头安装孔，可直接通过螺栓固定在拍摄架、机位支架的安装平面上，法兰与筒身之间设置多道径向加强筋，筋板从法兰安装面一直延伸至筒身中上部，在不额外增加整体壁厚的前提下，大幅提升筒身的抗扭刚度，避免摇摄过程中筒身出现侧向形变导致的画面抖动。筒身内部的型腔完全匹配对应舵机的外形轮廓，设置有专门的卡位凸台与定位槽，舵机装入后可直接卡入定位，不需要额外设计压块辅助固定，型腔侧壁预留的走线槽可直接引出舵机控制线，避免线材在回转过程中被筒壁剐蹭磨损。筒身上部的开口结构对应舵机输出摇臂的运动范围做了避空设计，既限制摇臂的超程转动，避免摇臂转动到极限位置时磕碰筒壁，也能对摇臂的运动区间形成物理防护，减少外部杂物卡入摇臂运动间隙的概率。从安装边界来看，底部法兰的安装孔位按照常规小型摄像支架的通用孔距设计，可兼容市面上多数桌面拍摄支架、小型航拍云台的安装接口，筒身的外径尺寸控制在适配小型舵机的紧凑范围内，不会额外占用过多安装空间，整体壁厚均匀，适合采用注塑工艺批量生产，也可通过3D打印做小批量定制适配。实际使用中，这类底座不需要额外做结构调整，舵机直接装入型腔后锁紧底部法兰的固定螺栓即可完成装配，摇臂安装后可直接实现水平方向的往复摇摄动作，加强筋的结构设计可有效抵消舵机快速启停时的反作用力，即使在长时间连续往复转动的工况下，也能保持安装基准的稳定性，不会出现底座偏移、舵机松脱的问题，同时筒式的主体结构可将舵机主体完全包裹在内，对舵机壳体形成物理防护，避免户外使用时灰尘、溅水直接接触舵机接线部位，提升整套摇摄机构的运行可靠性。
