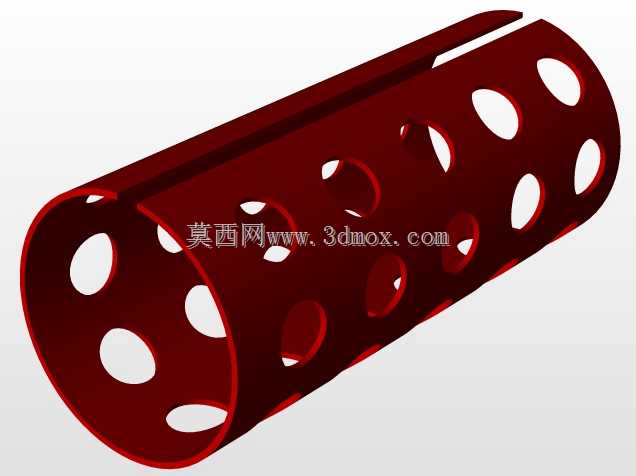

带镂空开槽的轧制金属圆筒构件

这类带规律排布镂空与轴向开槽的圆筒形轧制金属构件，多应用在流体输送系统的过滤段、通风设备的整流段或是轻工设备的物料筛分辊组中，日常接触到的食品加工生产线物料沥干辊、环保设备的通风消音内筒、液压系统的前置过滤套筒，都能见到这类结构的身影。从实际使用场景来看，构件表面的椭圆形镂空并非随意排布，每排孔的轴向间距、周向角度都经过受力校核，既要保证流体或是粉状、颗粒状物料能顺利通过镂空区域完成筛分、透流，还要保证圆筒整体的结构刚性，避免在持续转动或是承压工况下出现形变。轴向开设的通长开槽，主要是为了适配安装时的张紧调节需求，安装时可以借助开槽的微量形变，将构件顺利套入对应直径的支撑辊轴，再通过端部的紧固件收紧开槽间隙，实现构件与辊轴的紧密配合，省去了过盈装配需要的热装工序，也方便后期磨损后的快速拆换。设计这类构件时，首先要确定适配的安装辊径，圆筒的内径要比支撑辊轴的公称直径大0.1到0.2毫米，预留出装配间隙同时避免配合过松出现运转晃动；筒壁厚度需要根据实际承压需求选定，常规通风、筛分场景下选用1.5到2毫米壁厚的轧制板材即可，若是用于有一定压力的流体过滤场景，壁厚需要提升到3毫米以上，避免受压后筒身出现椭圆形变。镂空孔的排布要避开开槽位置的应力集中区，距离开槽边缘至少保留1.5倍壁厚的实体区域，防止开槽端部受应力影响出现开裂。周向排布的孔位要做等角度均分，保证构件运转时的动平衡，避免高速转动时出现偏心震动，影响整套设备的运行稳定性。轧制工艺成型的筒身，接缝位置需要做打磨整平处理，保证内外壁的光滑度，避免物料输送时出现挂料、积料的问题，若是用于食品、医药相关场景，还要对接缝做抛光处理，满足卫生级要求。这类构件的安装边界需要注意，两端要预留至少10毫米的无孔实体段，用于和端部的支撑法兰、轴承座配合，不能让镂空区域延伸到安装配合面，否则会影响配合的紧密性，也容易在配合位置出现物料泄漏的问题。
