警戒型E/Cyclops E无人机腹部摄像头安装插件

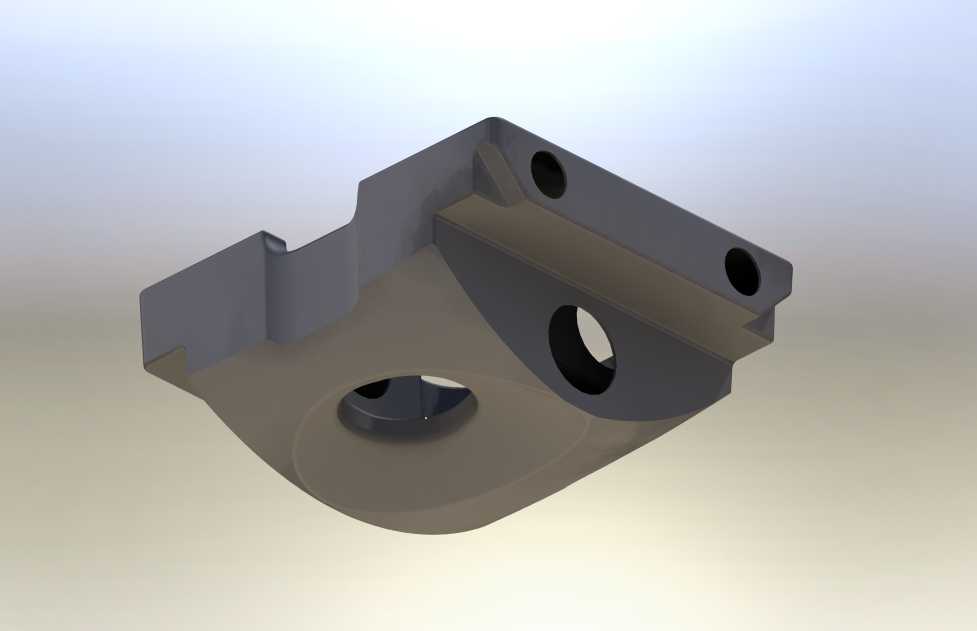

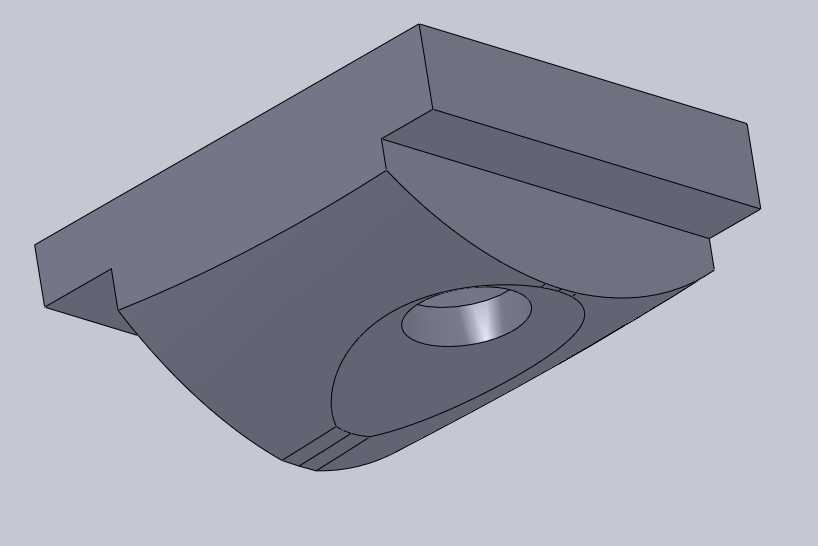

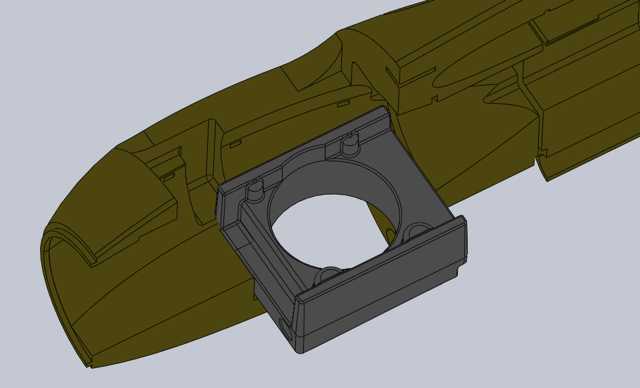

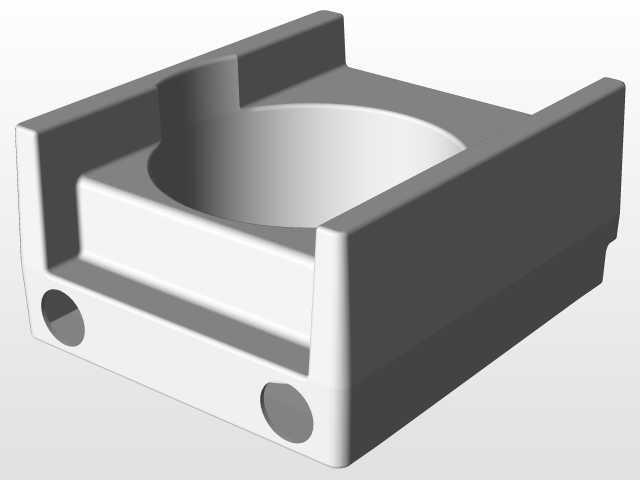

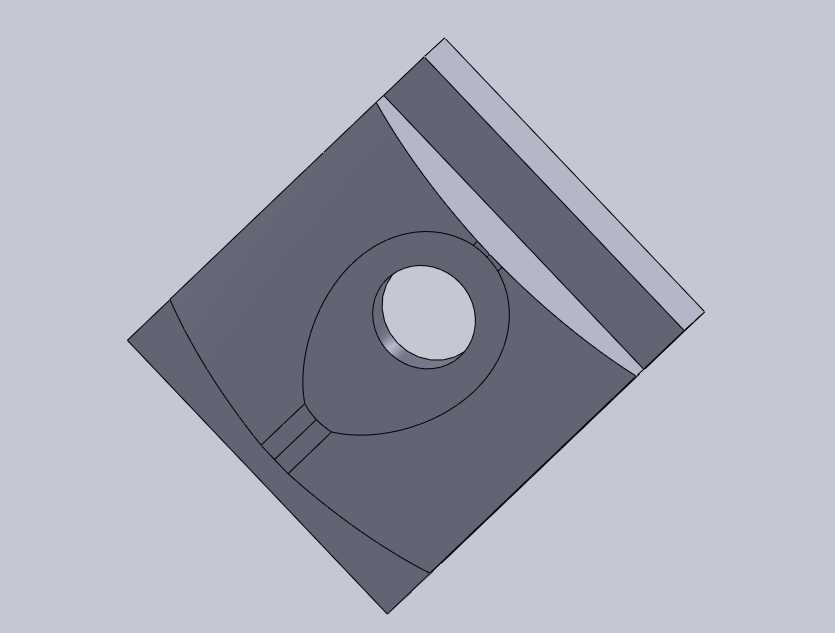

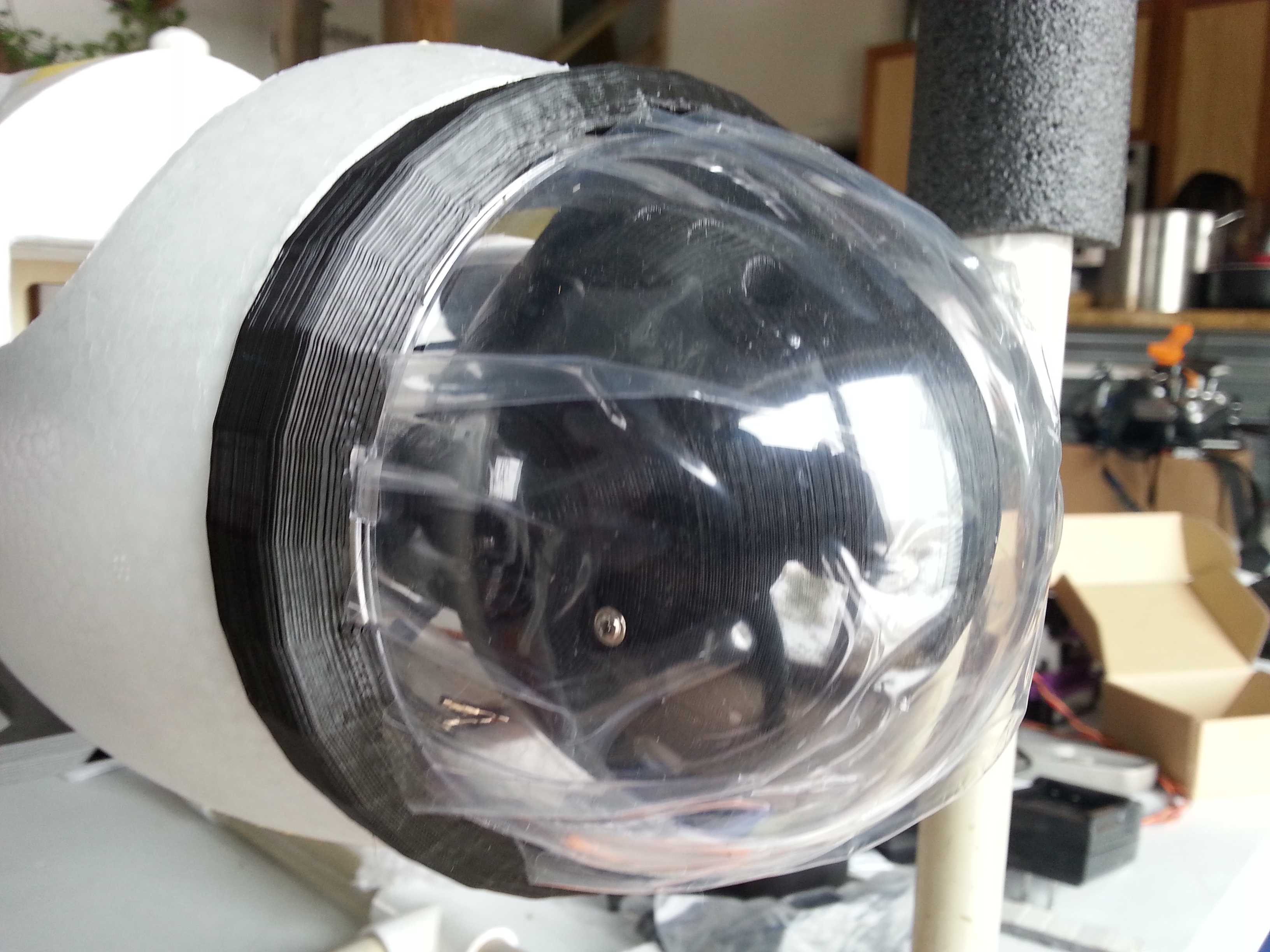

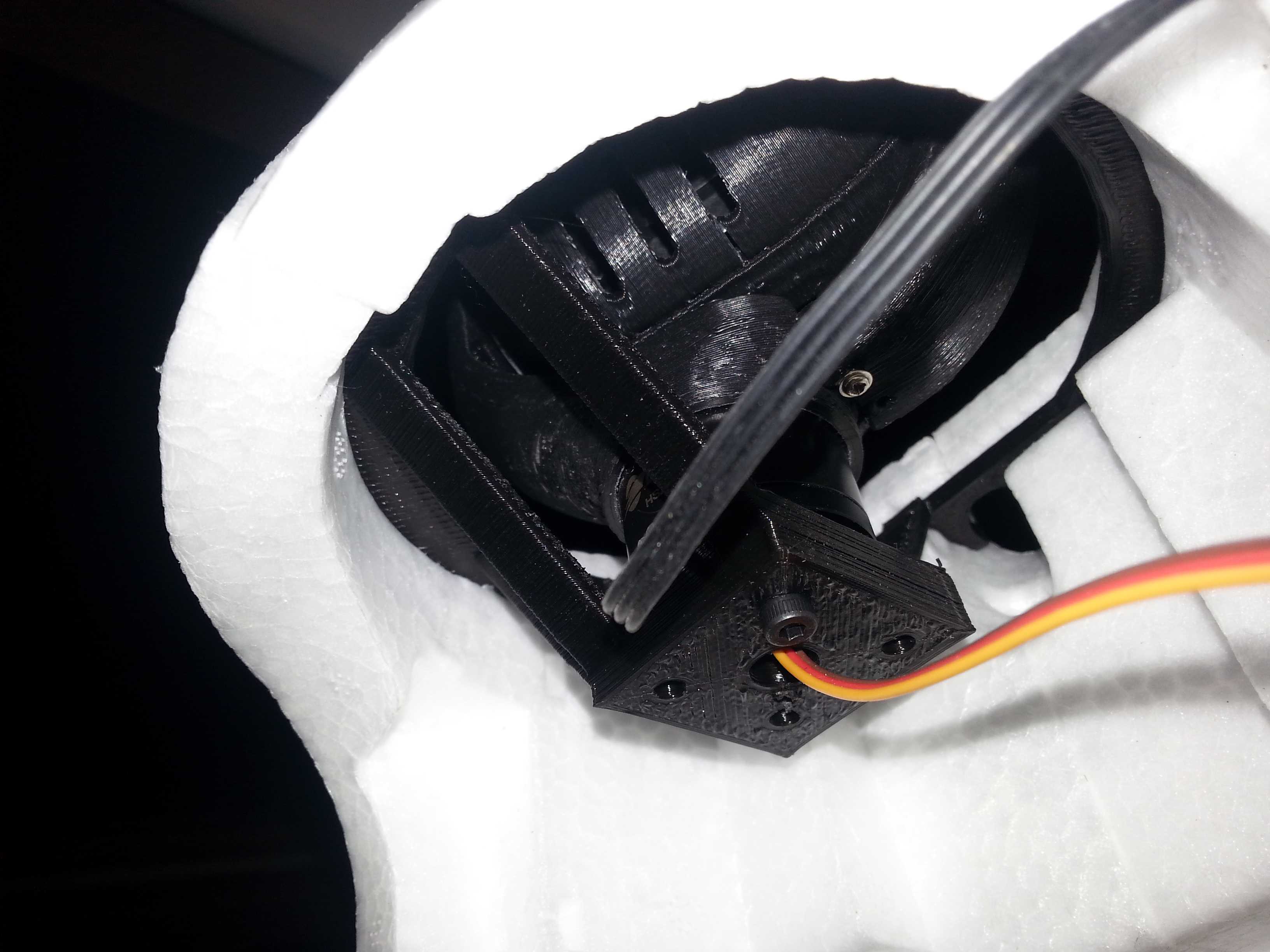

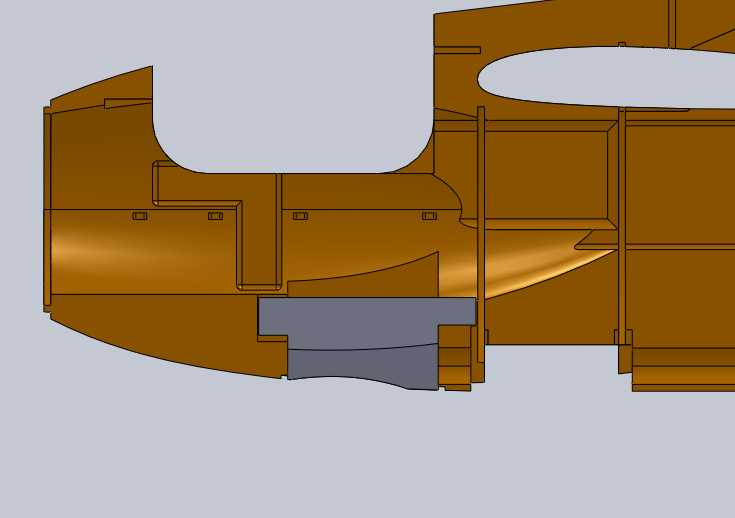

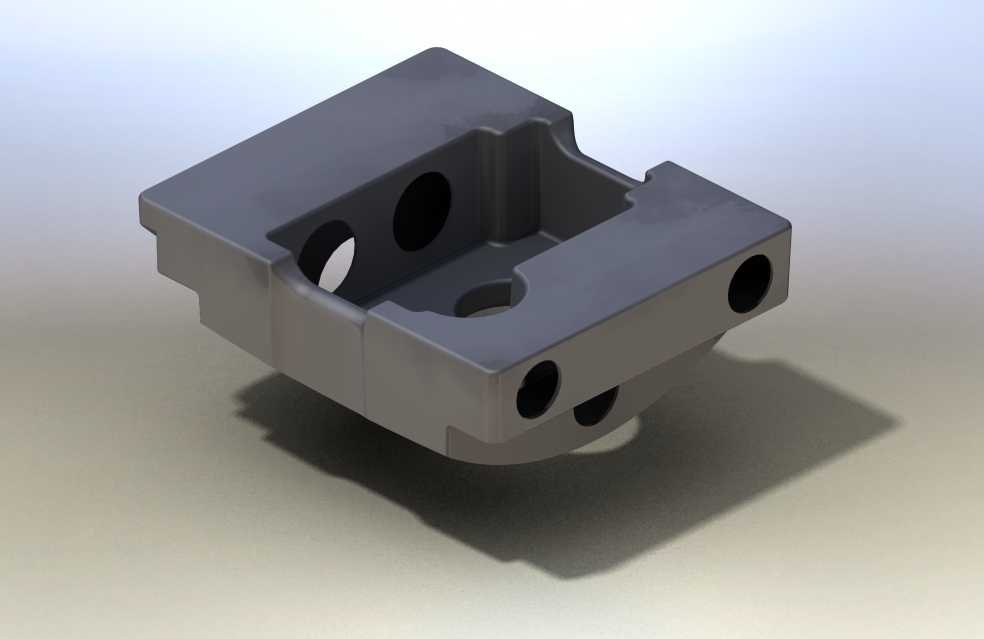

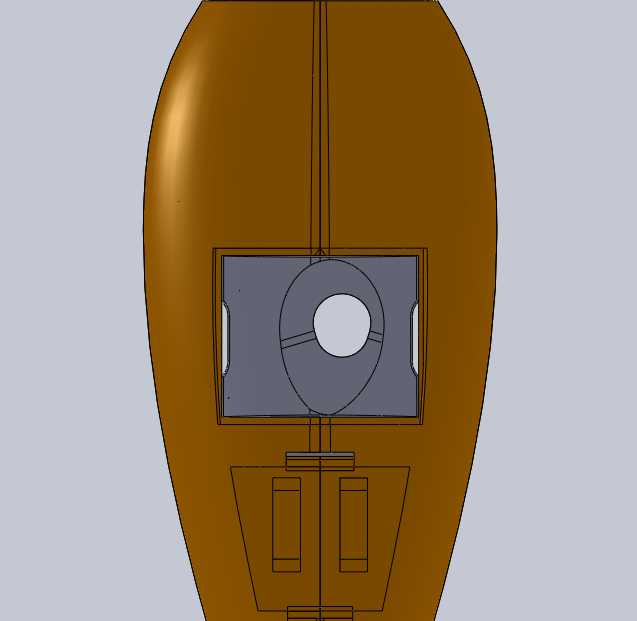

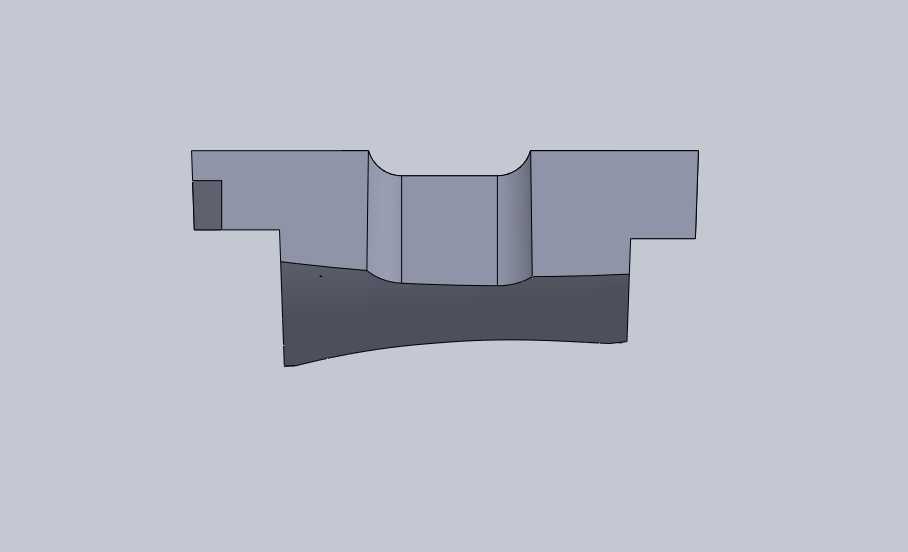

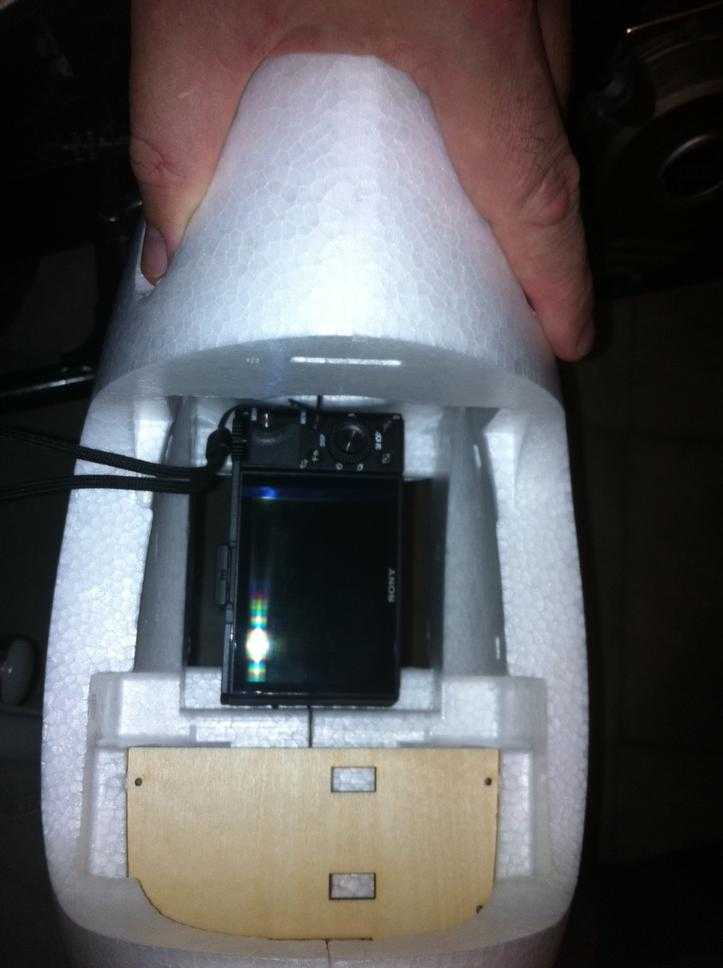

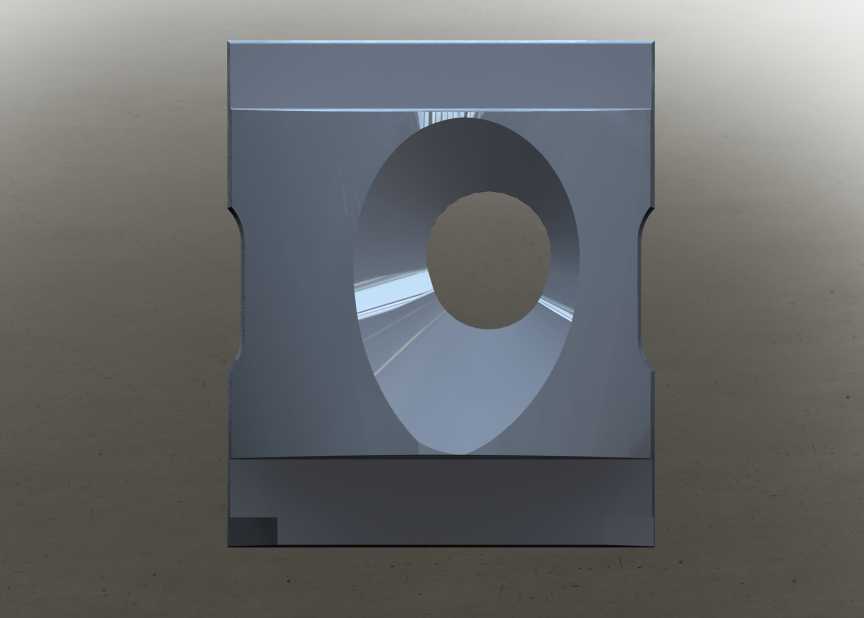

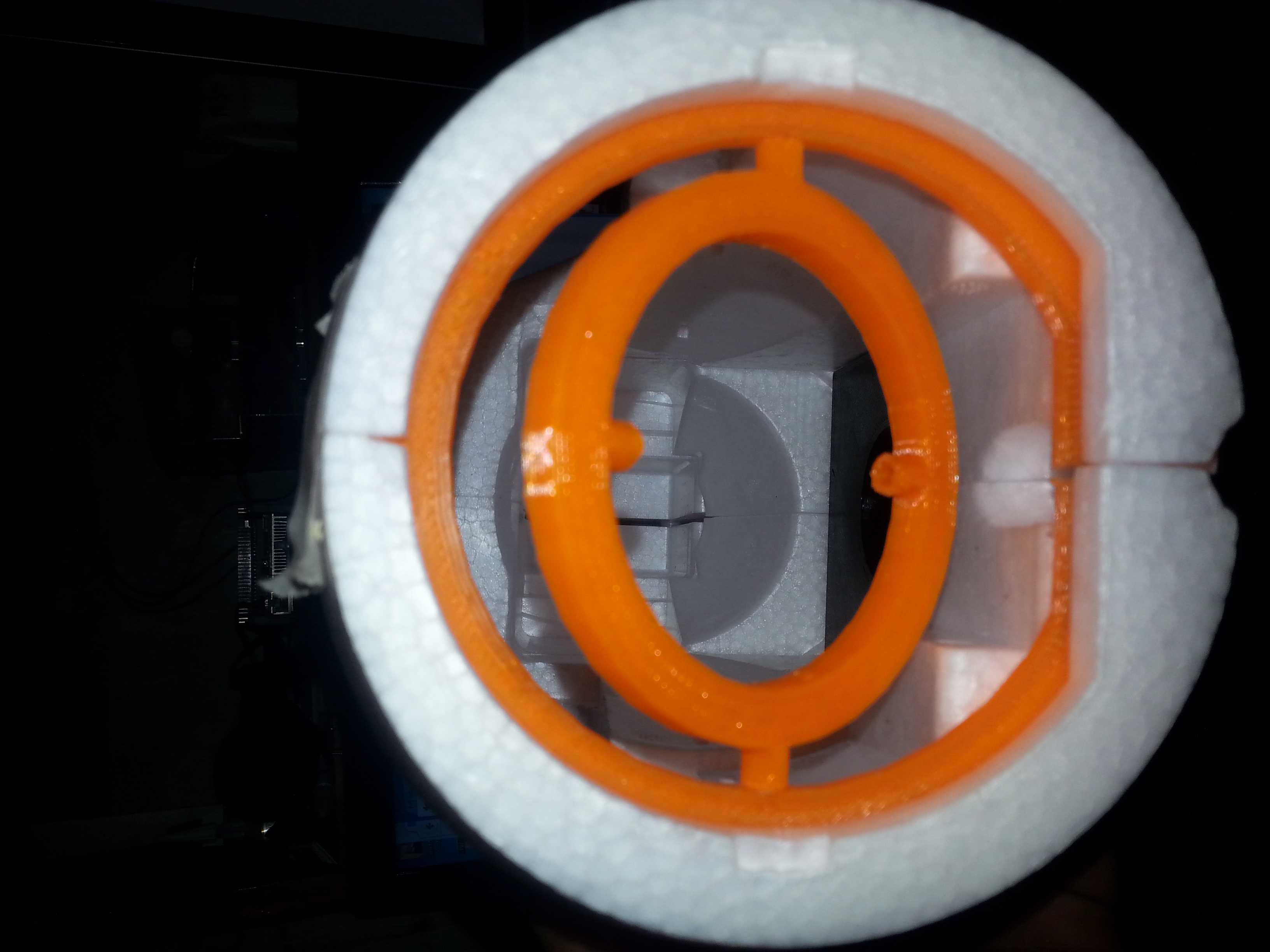

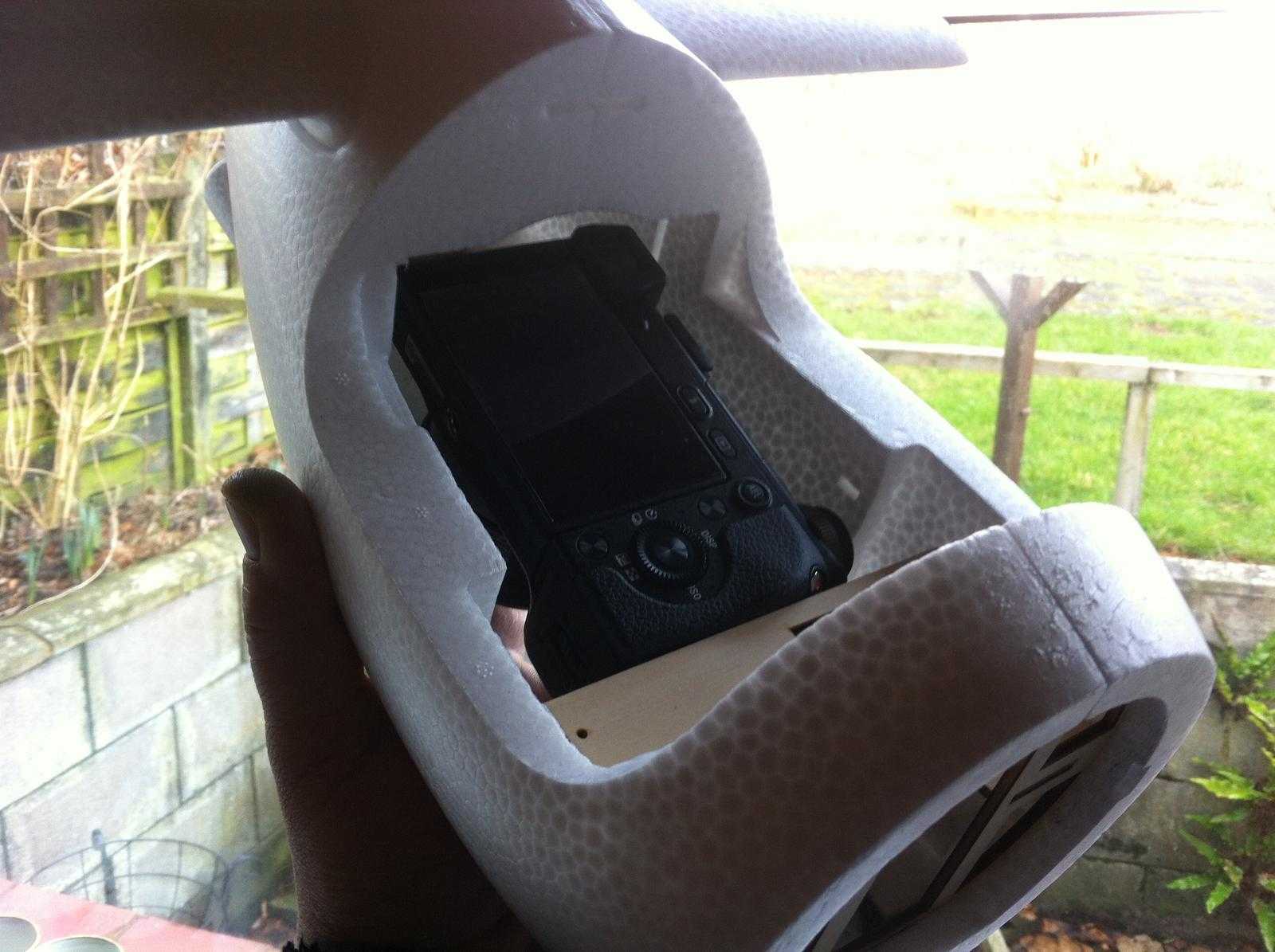

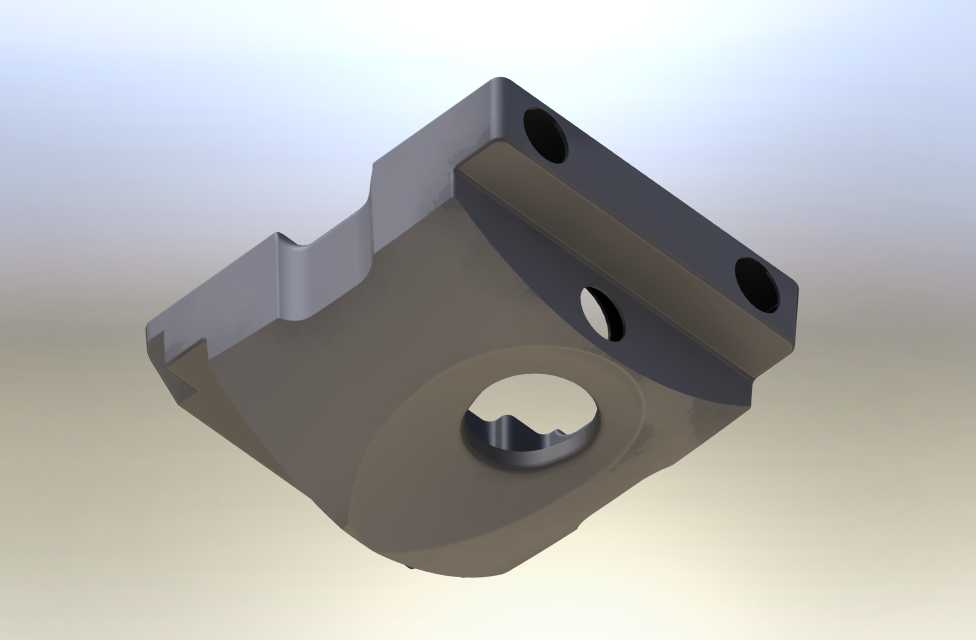

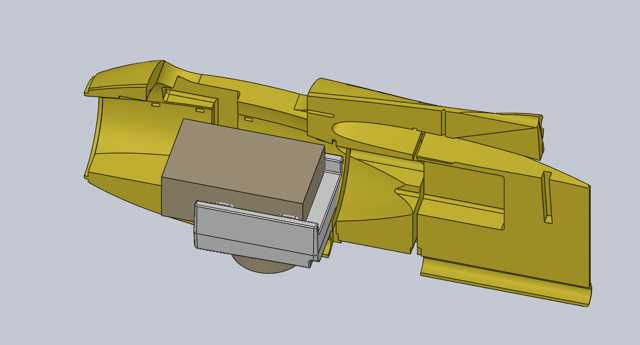

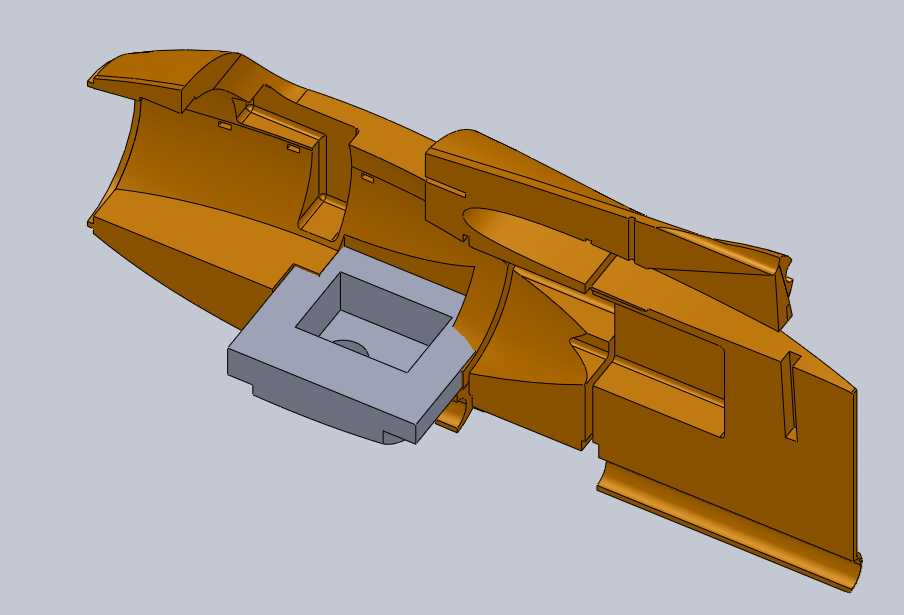

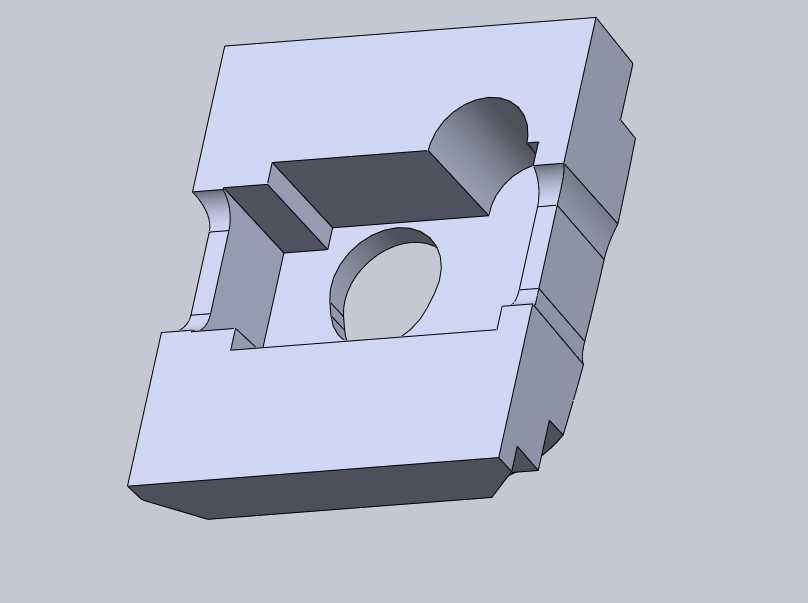

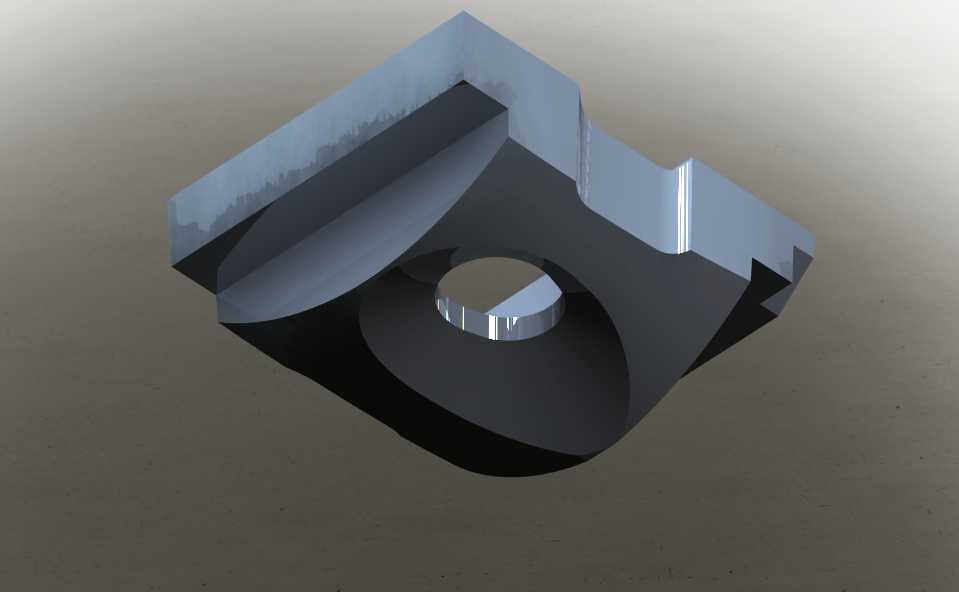

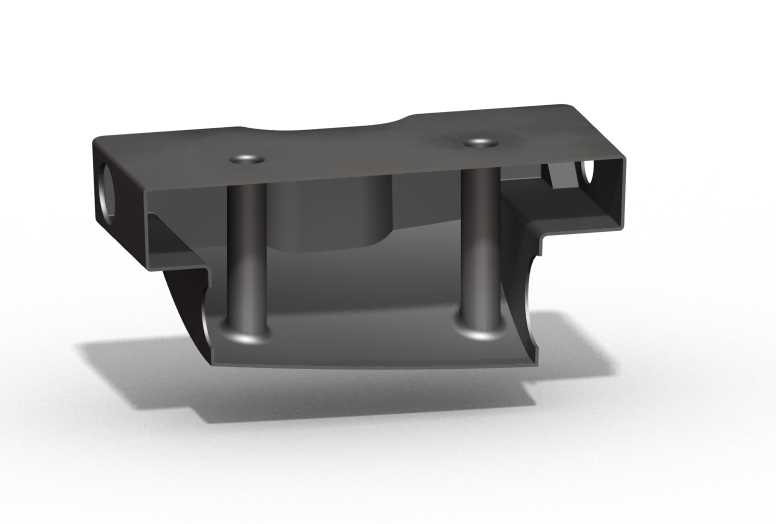

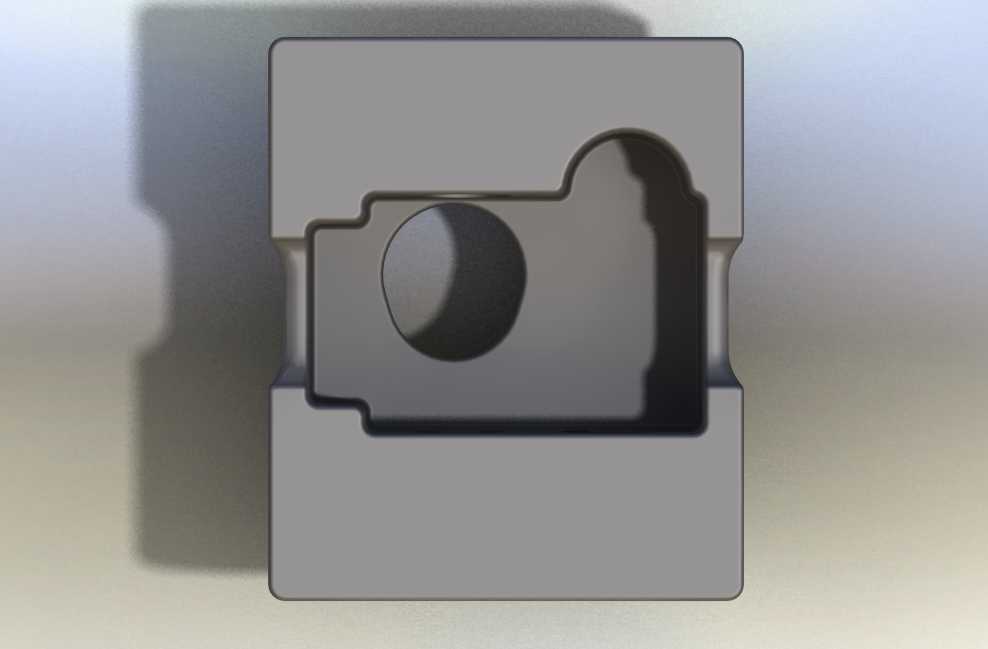

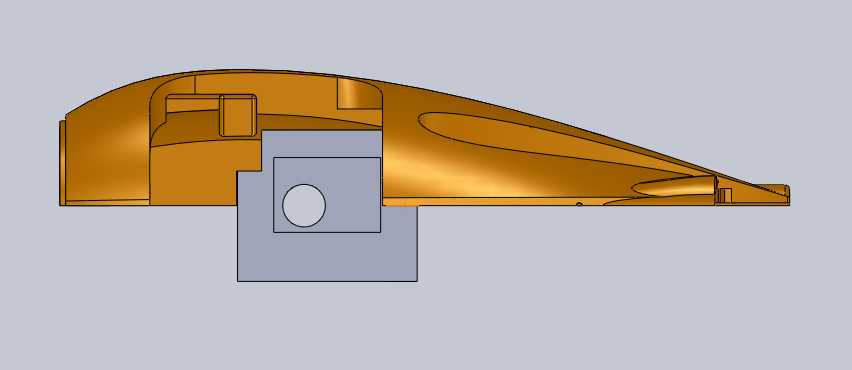

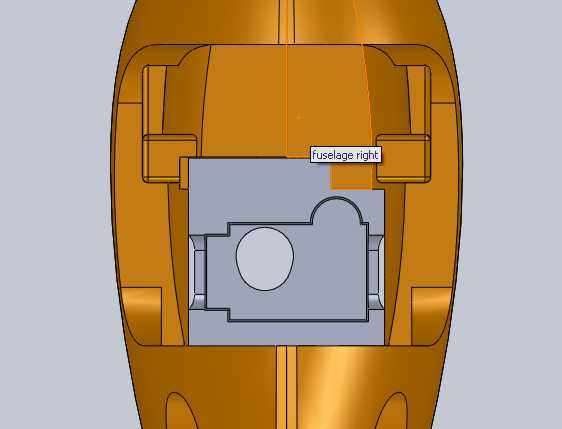

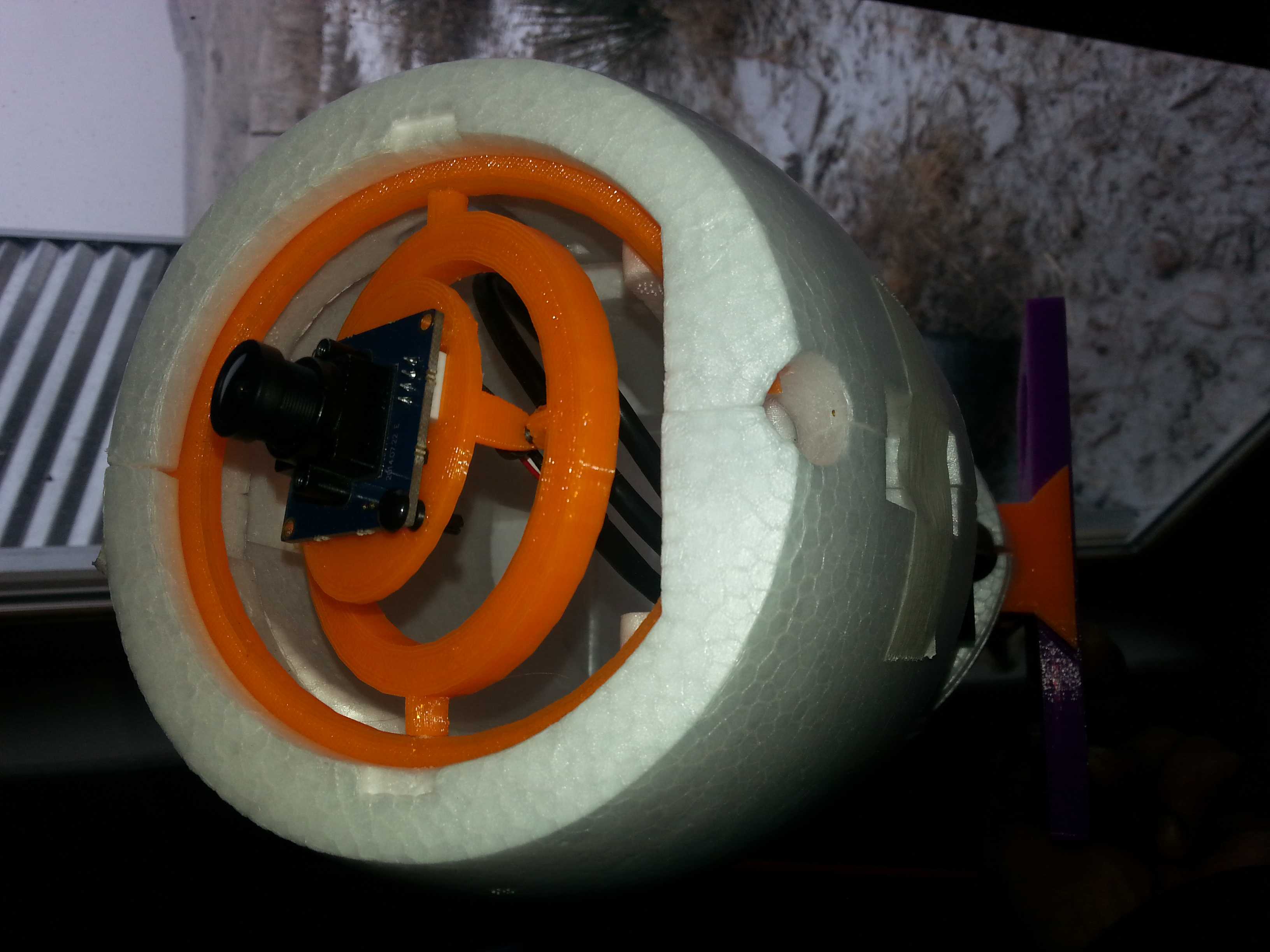

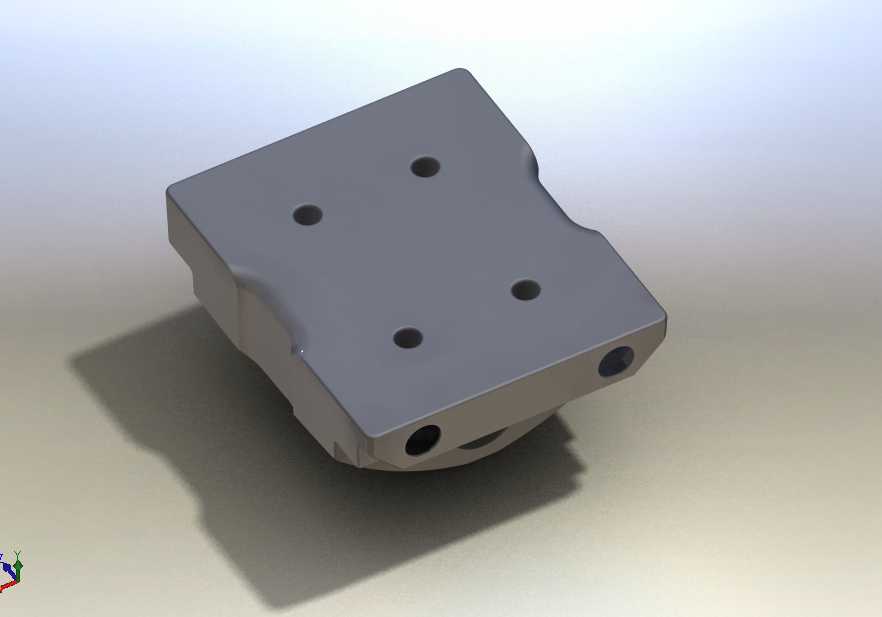

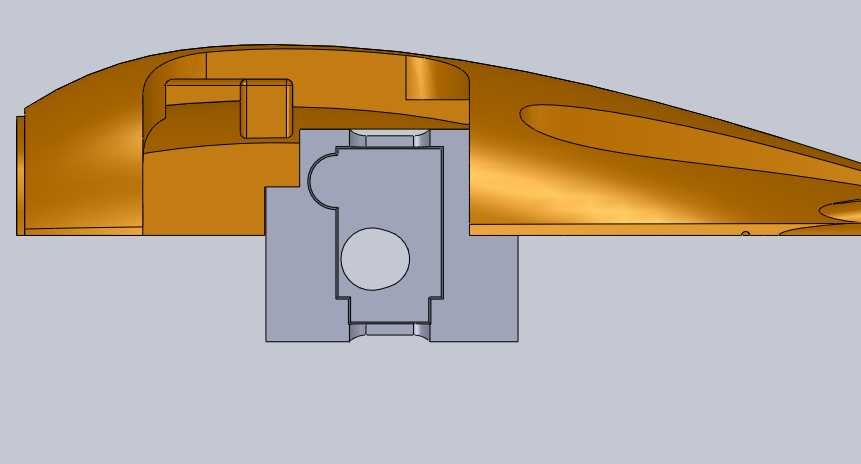

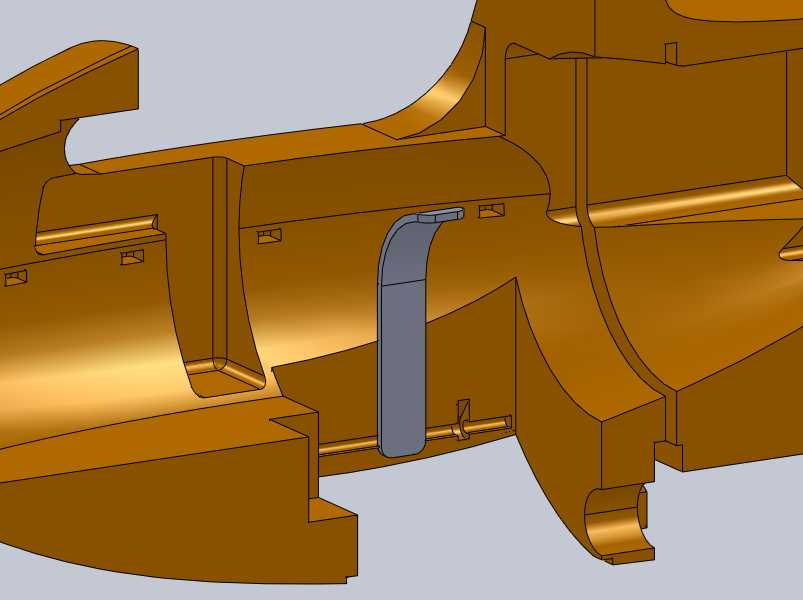

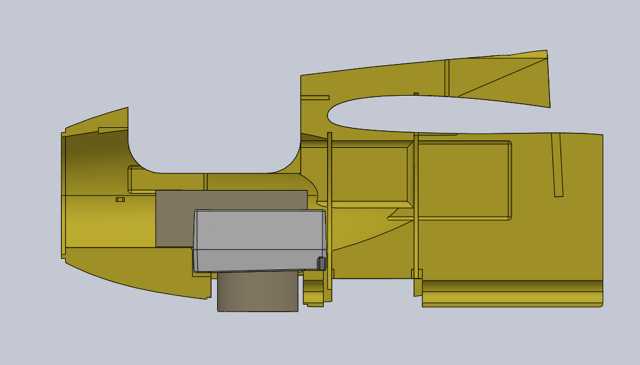

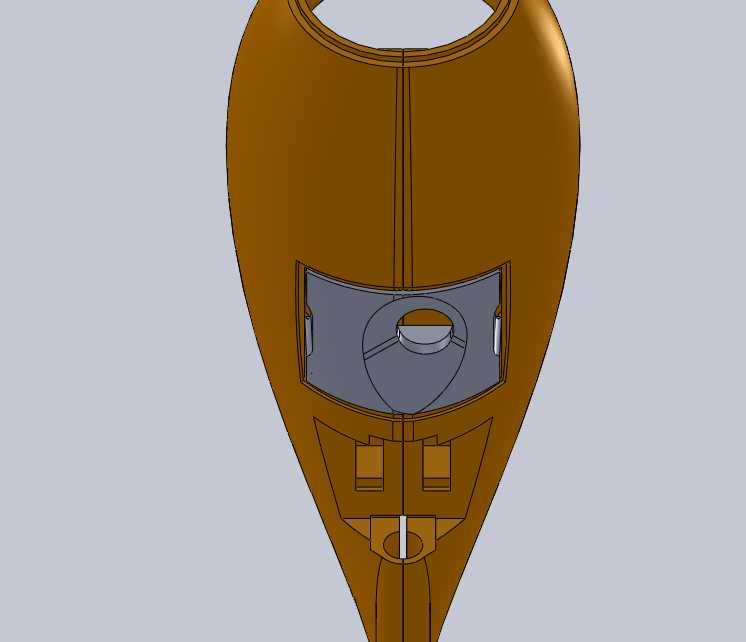

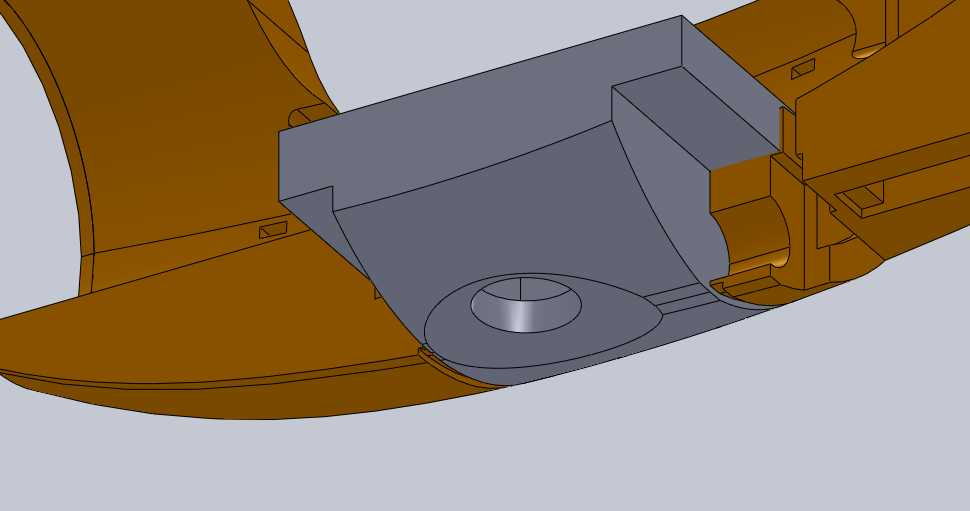

这款安装插件针对小型多旋翼无人机的腹舱挂载场景开发，核心解决航拍作业中摄像头外置安装的定位、减震与快拆需求，适配警戒型E/Cyclops E机型的腹舱内部空间，无需对机身原有结构做打孔、切削等破坏性改动，即可完成摄像设备的加装。日常作业中，无人机执行低空巡检、场地勘测、固定区域巡航任务时，原有机载视角存在俯拍角度受限、近距目标捕捉精度不足的问题，腹舱安装的摄像头可补充垂直向下的拍摄视角，覆盖机身正下方的视觉盲区，适配电力线巡检、农田长势监测、活动场地安防巡查等多类作业场景的拍摄需求。设计阶段首先完成了腹舱内部空间的三维扫描测绘，确认舱体内壁的弧度、加强筋位置、原有泡沫缓冲层的厚度参数，插件主体的支撑轮廓完全贴合腹舱内壁的曲面走向，安装后不会与舱盖、内部走线产生干涉。插件底部设置两层定位结构，上层为摄像头卡合位，根据常用紧凑型运动相机的外形尺寸做限位设计，侧边预留走线槽，可容纳摄像头的供电、数据传输线材，避免线材缠绕旋翼或被飞行气流拉扯；下层为木质承托板，设置两个对称的矩形卡扣位，与腹舱内部原有的泡沫卡槽直接卡接，安装时无需额外螺丝固定，对准卡槽推入即可完成锁定，拆卸时只需向上轻抬承托板即可脱出，单人操作无需辅助工具即可完成设备拆装。考虑到飞行过程中的振动传递问题，插件与摄像头接触的位置预留了薄型泡棉粘贴位，可粘贴1-2mm厚的缓冲泡棉，过滤电机转动带来的高频振动，避免拍摄画面出现果冻效应。插件整体安装完成后，摄像头镜头中心与腹舱底部开口中心完全重合，不会被舱体边缘遮挡拍摄视野，镜头到腹舱底部平面的距离经过反复校核，既保证镜头不会突出腹舱平面避免降落时磕碰，也不会因为距离过近导致舱体边缘入镜影响拍摄画幅。针对不同重量的摄像设备，承托板的厚度做了针对性优化，在保证结构强度的前提下尽可能降低插件自重，减少不必要的载荷消耗，避免影响无人机的续航时长与飞行稳定性。插件的边缘全部做圆角处理，安装过程中不会划伤腹舱内部的泡沫缓冲层，也不会割损摄像头的线材外皮，长期拆装使用也不会对机身原有结构造成磨损。实际装机测试时，在满油门悬停、高速平飞、小半径转弯等不同飞行状态下，插件均无松动移位情况，摄像头拍摄画面稳定，走线无拉扯，完全满足日常航拍作业的使用要求。
