16比1传动比FP系列行星减速装置结构

在自动化生产线、精密伺服传动、工业机器人关节、数控机床进给轴这类对传动精度、扭矩输出有严苛要求的场景里，行星减速器始终是核心传动部件，这款16:1传动比的FP系列行星减速结构，正是针对这类紧凑安装空间、高扭矩密度需求的传动场景设计。从实际选型适配角度看，这类行星减速结构的核心作用是匹配伺服电机、步进电机的高转速低扭矩输出特性，通过行星轮系的传动比转换，将输入侧的高转速降为输出侧的低转速，同时成比例放大输出扭矩，抵消负载端的转动惯量冲击，保障传动链路的运行稳定性。

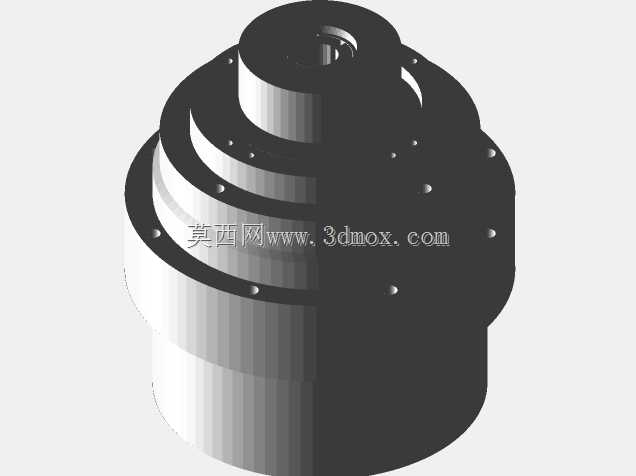

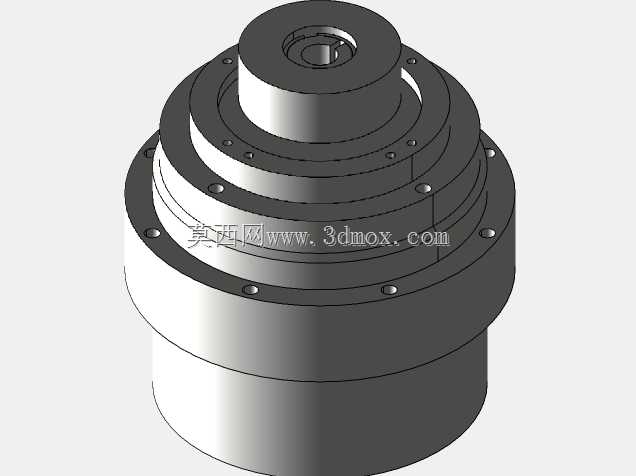

这款结构的设计思路完全围绕实际安装与功能需求展开，建模阶段优先保证所有核心传动尺寸、安装配合特征的准确性，省略了对安装、传动无实际影响的微小工艺特征，比如小于0.5mm的密封垫圈、缝线槽这类不影响核心装配关系的细节，既保留了结构选型、装配验证需要的全部核心尺寸，也避免了冗余特征对后续装配仿真、干涉检查的干扰。整个结构采用同轴输入输出的阶梯式圆柱外形，从输入侧到输出侧的外径逐级增大，这种阶梯结构一方面适配行星轮系从内齿圈到输出法兰的受力分布规律，大直径段对应扭矩更大的输出侧，能更好地承载径向与轴向负载，另一方面也能适配不同规格的安装法兰接口，输入侧的小直径端可直接匹配标准伺服电机的输出轴安装位，输出侧的大直径法兰可直接对接负载端的安装面，无需额外设计转接结构。

从安装边界来看，整个结构的轴向尺寸紧凑，径向最大外径适配常规400W-750W伺服电机的安装规格，输入轴的配合尺寸、输出法兰的安装孔位均遵循通用行星减速器的安装标准，可直接替换同规格的同系列减速产品，无需对原有设备的安装结构做改动。轮系部分采用标准的NGW行星传动结构，太阳轮输入、行星架输出、内齿圈固定的传动形式，保证了16:1传动比下的传动效率与回程间隙控制，所有行星轮的安装轴位、内齿圈的配合止口、轴承安装位的尺寸都严格按照实际加工公差要求建模，可直接用于后续的工程图导出、装配干涉检查，也能作为设备前期选型阶段的三维布局参考，帮助设计人员快速完成传动链路的布局规划，校核安装空间是否存在干涉，提前预判传动系统的负载匹配情况。

在实际设备应用中，这类减速结构可直接用于包装机械的分度转盘传动、输送线的驱动端减速、机械手的关节传动等场景，同轴式的结构设计能大幅缩小传动部分的占用空间，相比平行轴减速器，其安装时无需额外调整轴的平行度，装配难度更低，同时行星轮系的多齿啮合特性，让其在承受冲击负载时的受力更均匀，运行噪音更低，使用寿命更长，完全能满足工业场景下连续运转的传动需求。
