Tetrix标准比例伺服框架安装固定支架

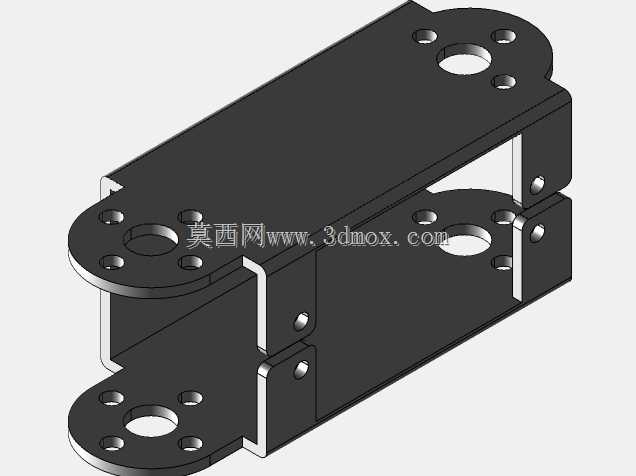

在机器人竞赛平台、小型自动化实训装置、桌面级伺服执行机构的搭建场景中，这类适配Tetrix标准体系的伺服框架安装支架，是连接伺服动力单元与主体框架的核心承载构件。日常做教学实训台搭建、学生竞赛机器人结构调试的时候，经常会遇到伺服输出端与框架型材连接不对位、固定后受力偏载导致舵机打齿的问题，这款支架的设计刚好针对这类痛点做了结构优化。从实际安装边界来看，支架采用双侧夹板式的对称结构，两端的圆形安装法兰面预留了对应标准伺服的安装孔位，孔位排布完全匹配常规标准比例伺服的固定孔距，不需要现场二次扩孔或者补做转接板，直接用配套螺丝就能完成伺服本体与支架的锁紧固定。支架中间的镂空槽型结构，一方面是为了给伺服的输出轴、走线预留足够的避让空间，避免支架本体与伺服转动部件发生运动干涉，另一方面也能在保证整体结构刚性的前提下，降低支架自身的重量，减少移动关节处的负载惯量，提升伺服动态响应的稳定性。设计思路上没有做多余的装饰性结构，所有的折弯、开孔都服务于安装与承载需求：夹板侧边的固定螺丝孔采用等间距排布，既可以将支架整体锁紧在Tetrix标准规格的铝型材框架上，也能根据实际搭建需求调整支架的伸出长度，适配不同的安装空间要求。两端的法兰面做了沉孔处理，螺丝锁紧后端面保持平整，不会出现螺丝凸起剐蹭周边构件的问题，在做机械臂关节、升降机构导向座这类需要相对运动的结构时，能有效减少不必要的摩擦阻力。实际使用场景中，这类支架不仅可以用来固定标准伺服，在小型输送线的挡料机构、实训设备的气动元件转接、桌面机械臂的关节连接部位都能适配，只要安装孔距与框架型材规格匹配，就能作为通用的承载固定件使用。结构的对称设计也降低了备件储备的复杂度，左右侧安装不需要单独区分镜像件，装配时不用特意核对零件方向，能有效提升现场装配的效率。从受力角度来看，双侧夹板的结构把伺服的固定点从单侧受力改成了双侧环抱承载，伺服运行时的反作用力能均匀分散到两块夹板上，长时间往复动作也不会出现单侧固定螺丝松动、支架变形的问题，比单臂式的伺服固定支架刚性提升明显，适合需要频繁正反转、带一定冲击负载的应用场景。支架的安装端面与框架贴合面做了平面度处理，锁紧后不会出现歪斜，能保证伺服输出轴的同轴度，减少轴系额外的径向负载，延长伺服的使用寿命。
