DB15接口连接器三维结构设计

在工业控制、测试测量设备的内部布线与外部接口布局中，DB15型D-sub连接器是十分常见的互连部件，常被用于模拟信号传输、低速数字通讯、设备IO信号对接等场景，比如老式工控机的游戏控制接口、部分工业采集卡的信号输入端口、测试仪器的信号输出端都能见到这类接头的身影，做设备结构设计时经常需要调用这类标准接插件的三维模型来核对安装空间，避免结构干涉。

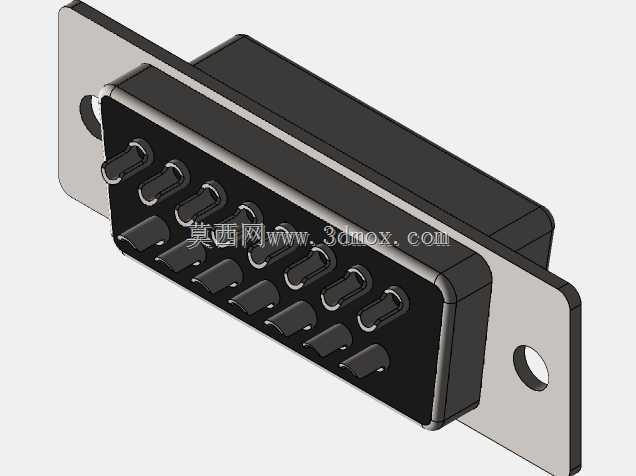

这款模型还原了DB15公头连接器的典型结构，主体分为绝缘基座、金属插针、金属安装法兰三个核心部分，插针采用两排交错排布的布局，上排7根下排8根，合计15个接触端子，插针的伸出长度、相邻针脚间距都符合常规D-sub连接器的通用尺寸规范，能满足一般布局设计的干涉检查需求。绝缘基座采用黑色硬质绝缘材质的造型设计，基座尾部做了圆弧过渡处理，适配线缆压接后的出线空间，不会和焊接后的线芯产生结构冲突。两侧的金属安装法兰是这类连接器的核心安装定位结构，法兰上开有标准规格的圆形安装孔，用于和设备面板上的固定螺丝配合，将连接器牢牢固定在机箱面板或者PCB板的安装位上，法兰的折弯角度、安装孔的中心距都参考了常规DB15连接器的安装尺寸，在做面板开孔设计时可以直接参考模型的边界来绘制开孔轮廓，不用反复核对二维手册的尺寸参数。

设计这类接插件模型的时候，不需要追求极致的端子内部细节，毕竟在整机结构设计阶段，核心需求是确认连接器的外形边界、安装孔位、插针对接方向是否和周边结构匹配，比如要确认连接器插合之后，插头尾部的线缆弯折半径是否足够，和旁边的电容、接线端子等部件有没有空间冲突，面板开孔的尺寸是否能让基座顺利穿过，安装法兰是否能完全贴合面板表面，这些才是结构工程师调用这类模型的核心诉求。实际选型使用的时候，这类连接器的焊接端有焊线式、直插PCB式、弯插PCB式等不同版本，模型呈现的是最常用的焊线式公头结构，足够覆盖大部分常规设备的接口设计场景，做一般的设备布局、机箱开孔、布线空间校核完全够用，不需要额外补充细节就能直接装入整机装配体中使用。在做通讯模块、小型测试仪器的结构设计时，提前把这类连接器的模型调入装配体，能提前预判接口位置的空间余量，避免后期打样之后出现插头插不上、固定螺丝拧不到位、线缆和外壳干涉等常见问题，大幅减少结构修改的迭代次数。
