宽侧滑阀阀芯盘式密封结构

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750120
  • 宽侧滑阀阀芯盘式密封结构

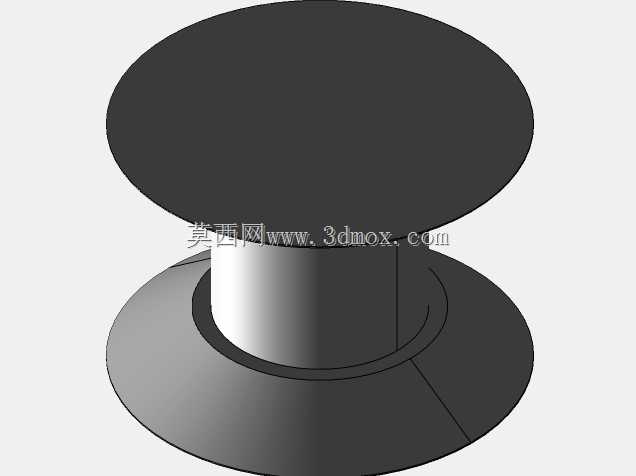

  盘式宽侧滑阀阀芯结构多用于流体管路换向、节流与通断控制场景,在液压动力站、工艺流体分配管汇、气动控制回路以及中小型工业设备的介质切换工位都能见到这类构型。阀芯上下两端设置大直径圆盘,中间以同轴圆柱段衔接,整体呈工字形回转轮廓,圆盘外缘与阀体内腔的配合面形成宽幅密封带,相比窄边滑阀,宽侧结构在介质压力波动、阀芯受侧向力偏载时仍能保持稳定的贴合间隙,减少内泄漏量。

  从实际装配逻辑来看,上下圆盘的端面并非直接作为密封工作面,其大直径轮廓主要承担径向导向作用:阀芯在阀体内做轴向直线往复运动时,圆盘外圆柱面与阀腔内壁形成长导向副,相当于在阀芯运动行程的两端各设置一道滑动支承,大幅降低阀芯卡滞、偏磨的概率。中间圆柱段的直径小于圆盘,该段与阀体内的流道开口相对,当阀芯轴向移动时,圆柱段侧壁逐步遮盖或露出阀腔侧壁的介质通孔,以此改变流道通流面积,实现流量调节或者通路切换。

  建模过程中首先以回转轴线为基准绘制半剖面轮廓,上端圆盘厚度取值偏薄、直径覆盖阀腔全径,下端圆盘厚度略大于上端,用于承接介质正向压力带来的轴向载荷,中间圆柱段的高度匹配阀体内流道开口的轴向间距,保证阀芯在全行程位置时,要么完全封闭通路、要么完全开启通流截面,不会出现半开状态下的通流面积突变。圆盘与中间圆柱的衔接处设置小半径过渡圆角,避免应力集中在直角交接位置,长期承受介质交变压力时不会在根部产生疲劳裂纹。

  现场安装时该阀芯整体从阀腔端部轴向装入,阀腔内径与圆盘外圆采用间隙配合,配合间隙控制在滑动密封允许的范围内,既保证阀芯往复运动无卡阻,又能让间隙值足够小以限制介质内泄。上下圆盘的外侧端面分别对接阀杆与复位限位结构,阀杆的驱动力作用线与阀芯回转轴线严格同轴,避免驱动力偏斜导致圆盘单侧压靠阀腔内壁出现磨粒磨损。在含微小杂质的介质工况下,宽侧圆盘的大接触面积可以摊薄杂质颗粒的挤压应力,细小颗粒会随介质流动进入圆盘与阀腔的间隙边缘,不会像窄边滑阀那样轻易嵌入密封面造成划痕。

  结构设计上没有额外设置外置密封沟槽,依靠金属配合面的精密间隙实现密封,适合高温、低温或者常规橡胶密封件易老化的介质工况,圆盘的宽幅导向面同时可以匀化阀芯周向的压力分布,当介质从侧向流道冲入阀腔时,径向冲击力会作用在中间圆柱段,再通过上下两处圆盘导向面传递到阀体内壁,不会让阀芯出现挠曲变形。流道全开位置时,中间圆柱段完全移开流道开口,介质可以沿阀腔轴向顺畅通过,流道阻力小,不会出现明显的节流压降;全关位置时,中间圆柱段完全覆盖侧向流道开口,上下圆盘分别位于流道开口的两侧,形成两道节流屏障,介质即使穿过第一道配合间隙,也会在两道圆盘之间的腔室内泄压,进一步降低泄漏量。

  三维建模时所有回转面保持同轴度公差,上下圆盘的端面与轴线垂直度满足阀杆装配的对中要求,外圆表面粗糙度按滑动密封面标准选取,整体结构无复杂异形特征,加工时可直接采用棒料车削成型,后续仅需对配合外圆做精磨处理即可满足装配精度,零件互换性强,维护时可整体抽出阀芯更换,无需拆解整个阀组管路。
