ODrive双出轴无刷电机D5065结构设计

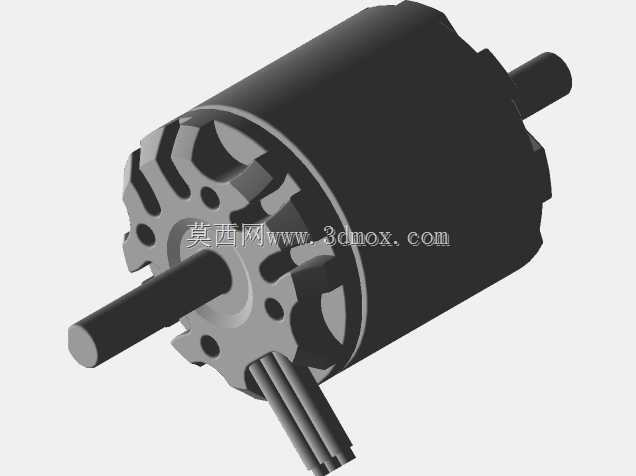

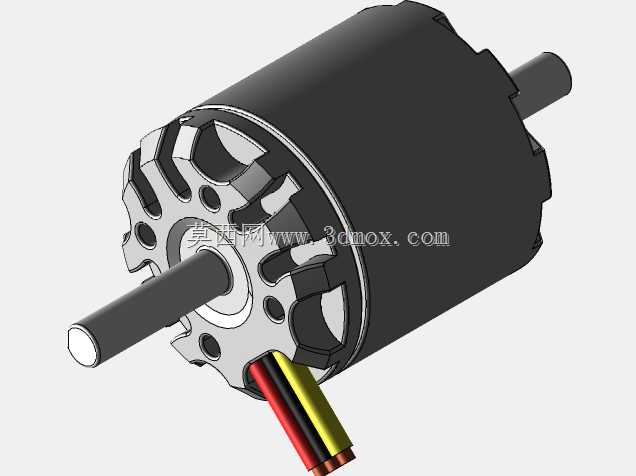

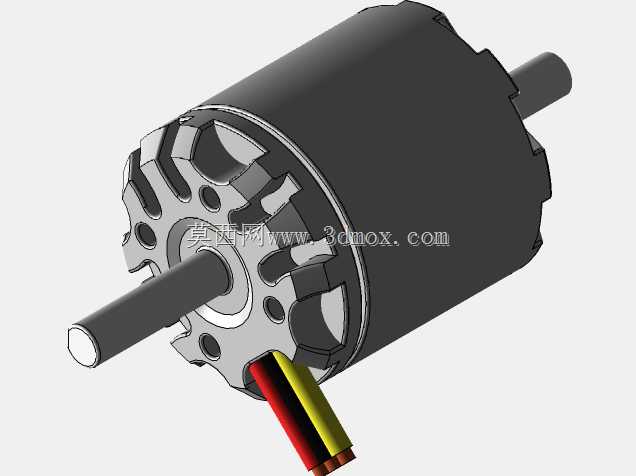

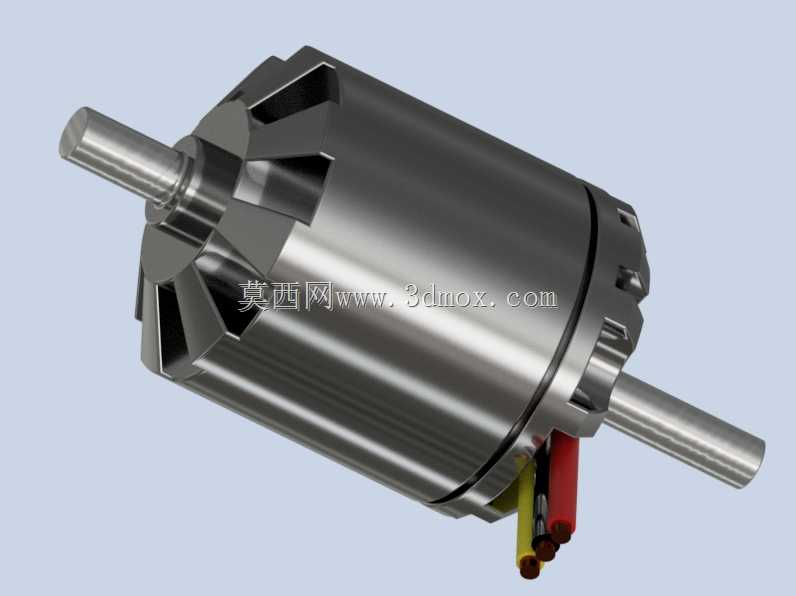

这款双出轴无刷电机的三维结构设计，核心围绕小型动力驱动场景的紧凑安装需求展开，区别于常规单出轴电机的结构布局，两端伸出的输出轴可同时对接两组负载，在小型桌面机器人、双驱传动模组、云台动力单元、小型输送辊道等场景中，能省去额外的传动换向结构，大幅缩减动力段的安装空间。从结构设计逻辑来看，定子绕组与外转子的配合间隙经过严谨校核，既保证磁隙均匀性避免运转时的磁拉力不平衡，也预留了足够的散热流通空间，电机尾部引出的三相动力线走线位置做了避让设计，不会在安装时与端盖、固定座产生结构干涉。电机主体外径控制在50mm级区间，机身长度适配65系列安装尺寸，两端输出轴的轴径、轴伸长度符合小型传动件的通用配合公差，可直接匹配常规规格的联轴器、同步带轮、小型齿轮等传动零件，安装固定位可适配圆周抱紧式安装座或者端盖法兰固定两种方式，能兼容不同设备的机架布局要求。在功能特性层面，双出轴的设计让动力输出的适配性更强，一端可连接驱动负载，另一端可加装编码器、刹车组件或者散热风轮，无需额外定制加长轴结构，外转子的结构形式让电机本身具备更高的扭矩密度，同体积下相比内转子无刷电机能输出更大的启动扭矩，适配需要频繁启停、正反转切换的传动场景。建模过程中对电机内部的定子叠片、绕组排布、磁钢贴合位置、轴承安装位都做了等比例还原，轴承位的台阶尺寸、轴用卡环槽的位置都符合机械加工的工艺要求，不会出现无法落地生产的结构矛盾，外壳的散热筋结构兼顾了结构强度与散热效率，在持续运转工况下能通过外壳表面带走绕组产生的热量，避免过热退磁。在实际选型应用中，这款电机的安装边界清晰，机身最大回转直径无突出结构，安装时不需要为外壳预留额外的避让空间，两端轴的同轴度在建模时做了严格约束，能保证高速运转时的动平衡表现，减少运转振动带来的传动噪音与轴承磨损，适合对动力段体积、重量有严格限制的小型自动化设备、便携动力工具、模型动力改装等场景使用，结构设计上充分考虑了装配工艺性，端盖与机壳的配合止口定位准确，装配时可快速完成同轴定位，不需要反复调整对齐，能有效提升生产装配的效率。
