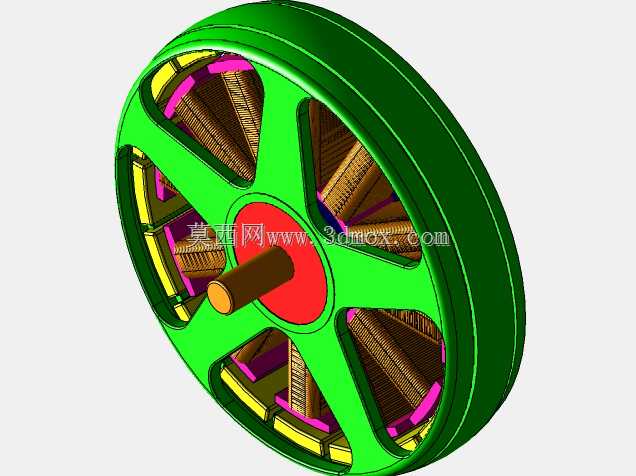

无人机用盘式无刷直流电机结构设计

这款盘式结构的无刷直流电机，主要面向多旋翼无人机、小型航模以及轻量化低空飞行器的动力输出场景，在实际应用中直接承担旋翼驱动的核心功能，相比传统有刷电机，它没有碳刷滑环的摩擦损耗，运转过程中电火花干扰极低，能适配无人机飞控系统的精准调速需求，长时间连续运转的可靠性更有保障。从设计思路来看，整体采用外转子结构布局，转子外壳直接集成安装位，可直接固定螺旋桨，省去了额外的传动连接部件，能有效降低动力总成的整体重量，这对于对载重极其敏感的无人机设备来说，是结构设计上的核心优化方向。定子部分采用多槽集中绕组布局，绕组排布紧密，槽满率控制在合理区间，既保证了铜线的有效利用率，也能降低绕组的铜损，提升电机的能量转换效率，定子铁芯采用高导磁硅钢片叠压而成，叠片方向与磁路走向匹配，能有效降低高频运转下的涡流损耗，减少电机工作时的异常发热。端盖部分采用辐条式镂空结构，在保证整体结构刚度的前提下，尽可能去除了非必要的实体材料，既减轻了电机自重，也能在电机运转时形成自然风道，带动空气流经绕组与铁芯表面，带走工作产生的热量，避免长时间高负载运转出现过热退磁的问题。输出轴采用台阶式定位结构，轴伸端的直径与长度匹配常规螺旋桨的安装孔位，轴肩位置可直接抵靠转子端盖实现轴向定位，安装时无需额外调整轴向间隙，能大幅降低装机时的调试工作量。转子磁钢采用表贴式排布，磁钢充磁方向为径向，相邻磁钢极性交替排列，与定子绕组的极槽配合经过优化，能有效降低齿槽转矩，让电机在低速运转时更加平顺，减少旋翼转动时的振动传递到机身，提升无人机飞行时的姿态稳定性。安装边界方面，电机定子底座预留了标准的螺孔安装位，孔位间距匹配市面上主流的无人机机臂安装尺寸，转子外圆的直径控制在适配大尺寸螺旋桨的范围，既不会因为直径过大增加额外风阻，也能保证足够的扭矩输出带动大桨产生足够升力，整体轴向尺寸紧凑，安装后不会在机臂位置占用过多的纵向空间，能给飞控、电池等其他部件留出更多的布置空间。在实际选型匹配时，这款电机的扭矩输出特性适配多旋翼无人机的悬停、机动飞行等不同工况，低速大扭矩的特性可以让无人机在携带一定载荷的情况下依然保持稳定的动力输出，外转子的转动惯量经过匹配设计，既不会因为惯量过大导致调速响应滞后，也不会因为惯量过小导致飞行姿态容易受气流干扰，能很好地平衡响应速度与飞行稳定性的需求。
