连续焊机配套水冷散热装置结构设计

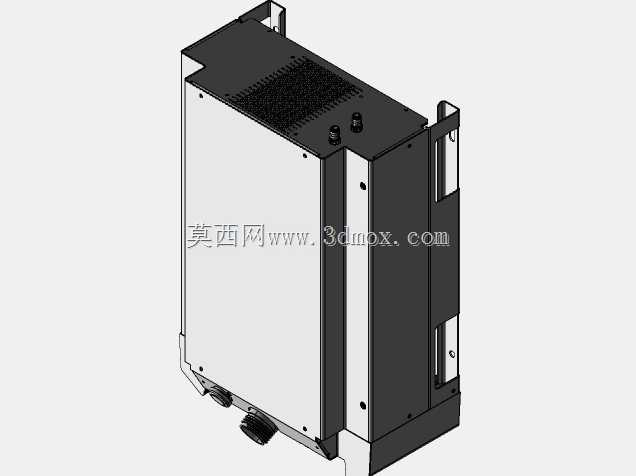

在连续焊接作业场景中，焊枪及焊接电源模块长时间处于大电流工作状态，若散热不及时会导致核心部件温升超标，轻则触发设备过热保护中断生产，重则造成功率器件不可逆损坏，配套专用水冷装置是保障连续焊接工序稳定运行的关键配套单元。这款水冷装置采用立式箱体集成结构，整体布局充分考虑车间设备排布的空间利用率，侧边预留的挂装结构既可以适配焊机主机侧挂安装，也能通过支架实现独立落地固定，安装边界预留了足够的管线操作空间，进出水接头、电源接口均布置在箱体下部区域，避免现场布线时与上部散热风道产生干涉，日常维护时无需拆解主体结构即可完成管路接头的检查与紧固。从功能设计逻辑来看，装置内部集成了循环泵、换热流道、温控监测模块，上部的格栅式散热风道配合内置风冷组件，能够将循环冷却液携带的焊接热量快速置换到外部环境，箱体侧面的快插式水接头可直接对接焊枪冷却回路与焊机功率模块冷却通路，双路输出设计可同时满足焊枪与电源模块的冷却需求，循环流量与换热功率匹配连续焊机满负荷工作时的散热需求，不会出现长时间作业后冷却能力衰减的问题。结构设计上采用钣金拼接的箱体框架，外部钣金件做了折边加强处理，既控制整体重量，又能保证设备在车间转运、日常震动环境下的结构强度，箱体正面的平整面板可预留品牌标识与状态指示灯安装位，侧边的开槽结构兼顾了内部组件的安装导向与走线固定，所有外露部件的边角均做了倒角处理，避免现场安装维护时出现磕碰划伤。在实际选型适配过程中，该水冷装置可直接匹配米勒、康蒂纳姆系列连续焊机的冷却接口参数，无需额外改装管路接头即可完成配套安装，立式结构的占地面积仅为同功率卧式水冷装置的六成左右，对于焊接工位排布紧凑的自动化焊接生产线而言，能够有效节省工位周边的设备安装空间，装置底部预留的排污接口可方便定期更换冷却液时清理管路内部杂质，延长循环系统的使用寿命。建模过程中对钣金件的折弯系数、装配公差均做了匹配实际加工工艺的设置，内部组件的安装位预留了标准件的装配间隙，可直接用于指导该类水冷装置的结构改型与生产加工，也可作为焊接生产线整线三维布局时的配套设备模型调用，模拟现场管线排布与安装空间校验。
