台式数控等离子金属板材切割设备结构

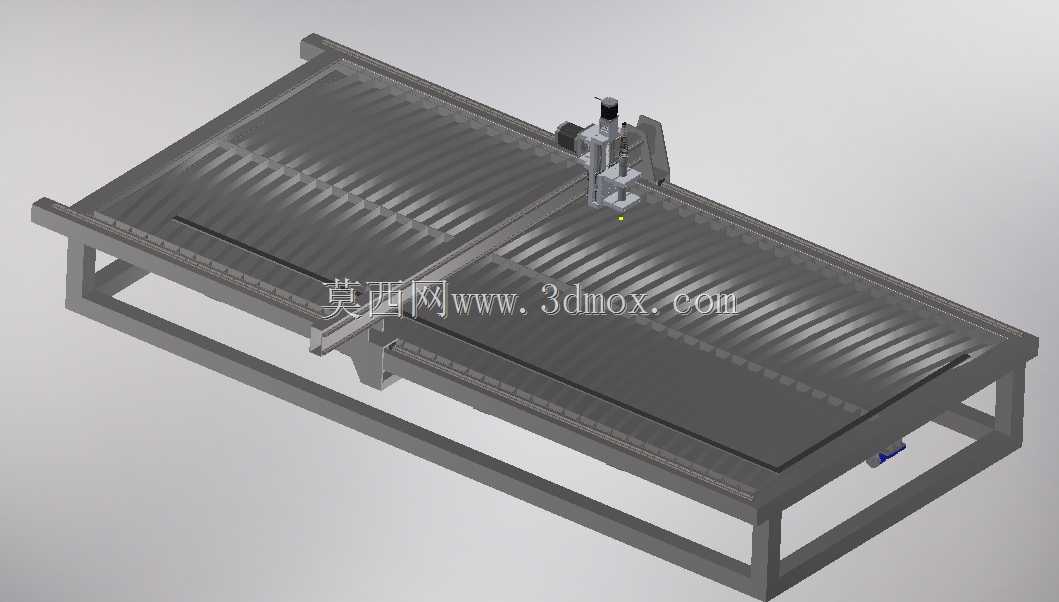

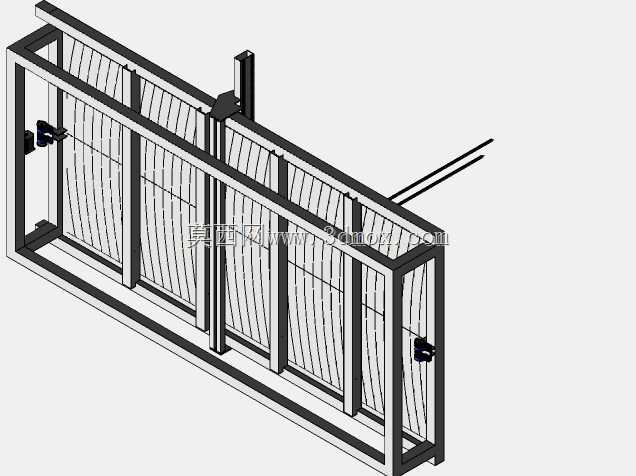

这款台式数控等离子切割设备，主要面向中小型金属加工车间、钣金制作工坊、广告标识加工场景使用，可完成碳钢板、不锈钢板、镀锌板、薄铝板等多种导电金属板材的异形轮廓下料作业，替代传统手工划线、砂轮切割的低效加工模式，下料精度与一致性远高于人工操作，能适配小批量多品种的柔性加工需求，无需制作专用模具，导入加工路径即可直接启动切割作业。设备整体采用龙门式双边支撑机架结构，床身主体为矩形钢管焊接成型，经时效处理消除焊接内应力后再进行机加工，保证长期使用过程中机架不会出现形变偏移，床身上部安装有栅格状承料托架，托架采用锯齿状支撑条，既可以承托待加工板材，又能让切割过程中产生的熔渣直接掉落至床身下部的渣料收集区，避免熔渣堆积影响板材放置平整度。横向移动的龙门横梁采用铝合金型材经精加工制成，在保证结构刚性的前提下降低运动部件重量，提升X轴运行的响应速度，横梁上搭载的切割头滑座可沿横梁做Y向移动，切割头本体配备自动调高机构，能在切割过程中实时感应板材表面高度波动，自动调整割嘴与板材的间距，避免因板材翘曲、放置不平整导致的割嘴撞损或者切割断面质量不均问题。设备的安装边界需要预留足够的操作与维护空间，床身两侧的传动机构外侧要预留不小于800mm的检修通道，设备进料端要根据常加工板材的最大长度预留上料空间，出料端预留成品件取放区域，设备整体对地面平整度要求不高，普通硬化水泥地面即可安装，无需做专门的设备基础，调平地脚螺栓后即可通电通气投入使用。设计过程中充分考虑了车间日常使用的维护便利性，传动导轨采用外置式安装结构，日常清理导轨上的切割粉尘、加注润滑脂时无需拆解机身护罩，拖链内置气管与线缆，分离排布避免线缆被高温熔渣烫损，气路接口集中布置在设备侧端，方便对接车间压缩空气气源或者等离子发生器的配套气路，切割头的易损件更换无需专用工具，操作人员经简单培训即可完成割嘴、电极的快速更换，减少设备停机维护时间。设备的运动行程覆盖常规钣金加工的常用板材幅面，可满足大部分中小规格金属零件的下料需求，机架下部预留了等离子发生器、电控系统的安装位，可根据加工板材厚度选配不同功率的等离子电源，实现从薄板高速精密切割到中厚板穿孔切割的不同加工需求，设备运行时切割区域可配套加装防尘护罩，连接车间除尘系统即可减少切割烟尘扩散，改善车间作业环境。
