nema23规格57mm步进电机高精度结构

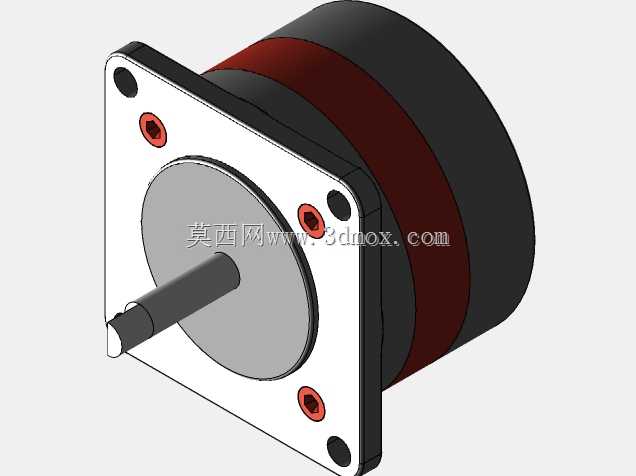

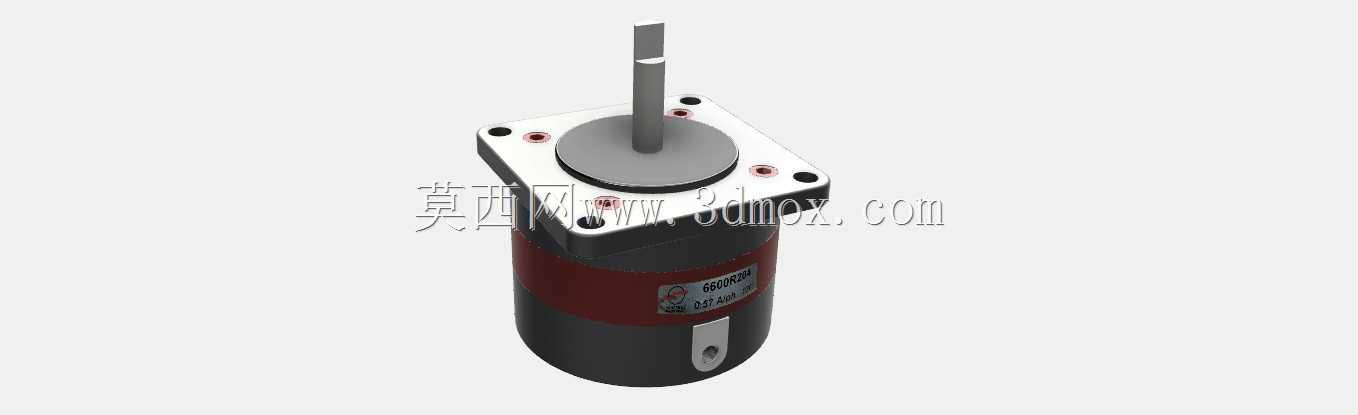

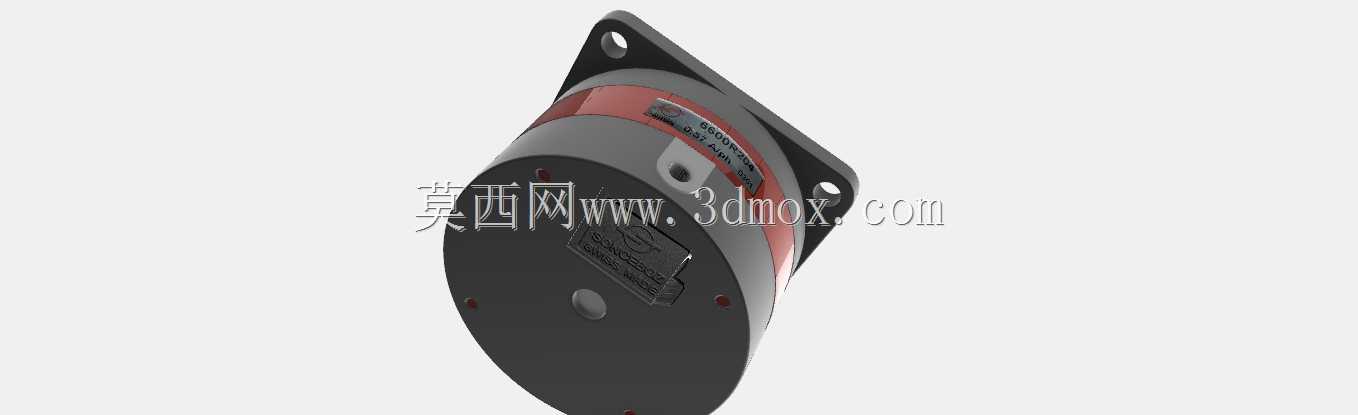

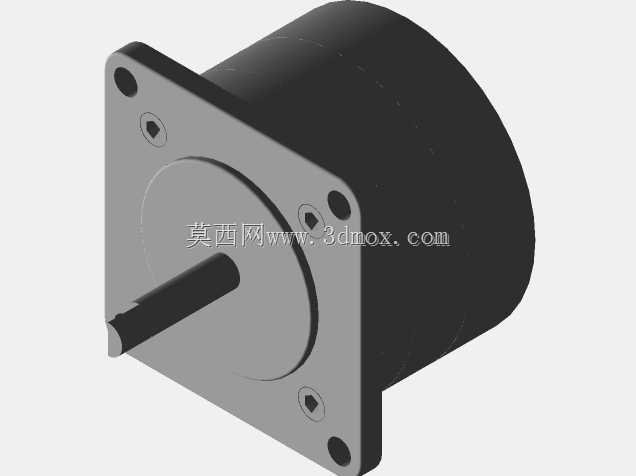

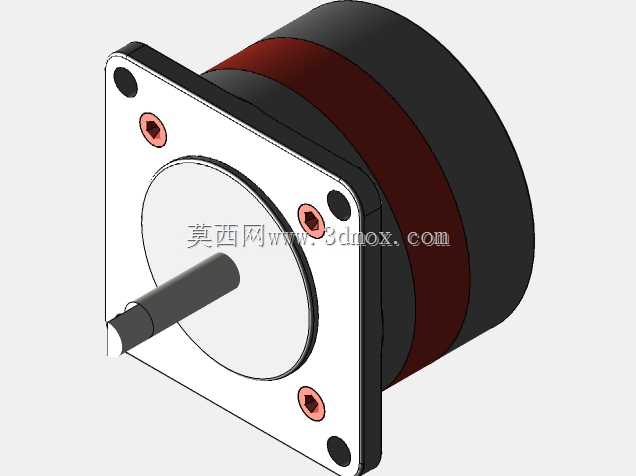

这款57mm规格的步进电机，是自动化传动场景里应用极广的执行部件，常见于中小型数控设备、3D打印平台、精密送料机构、小型机械手关节等对位置控制精度有要求的工位。从结构设计来看，前端采用方形安装法兰，四个安装孔位对称分布在法兰边角，适配常规57系列电机的安装座尺寸，安装时无需额外改孔，能直接替换同规格的常规步进电机，降低设备改型的适配成本。输出轴采用扁位设计，搭配联轴器时可有效避免轴与联轴器之间的周向打滑，保证扭矩传递的可靠性，轴伸长度经过匹配计算，既满足常规联轴器、同步轮的安装深度要求，也不会因为轴伸过长导致运行时出现径向跳动超差的问题。电机本体采用分段式结构，中段的深色环带是减速模组的壳体部分，集成的减速结构能在不提升电机整体安装尺寸的前提下，放大输出扭矩，适配需要低速大扭矩输出的传动场景，相比直连式的普通步进电机，带减速结构的款式在同等输出扭矩要求下，整体体积更紧凑，能节省设备内部的安装空间。尾部的出线位置做了定位凸台设计，接线时可以快速对准线缆方向，避免线缆弯折角度过大导致内部线芯断裂，提升长期运行的线缆可靠性。建模过程中严格还原了各部件的装配间隙，法兰与本体的配合止口、端盖的紧固螺丝位置、轴端的倒角细节都按照实物尺寸还原，做设备整体装配仿真时，可以直接调用该模型做干涉检查，提前排查安装时可能出现的空间冲突问题。对于做非标设备设计的工程师来说，这类集成减速结构的步进电机，选型时除了关注额定扭矩、保持扭矩这些常规参数，还要注意安装法兰的平面度要求，安装时锁紧螺丝要采用对角分次锁紧的方式，避免法兰受力不均导致电机轴与安装面垂直度超差，进而影响传动精度、加剧轴承磨损。该模型还原了电机的全部外形安装边界，包括本体外径、法兰厚度、轴伸直径、安装孔中心距等关键尺寸，在做设备布局设计时，可以直接将模型导入装配体，预留出对应的安装空间与接线操作空间，不用反复核对二维样本的尺寸参数，提升整体设计效率。
