带轴一体式实心链轮传动构件

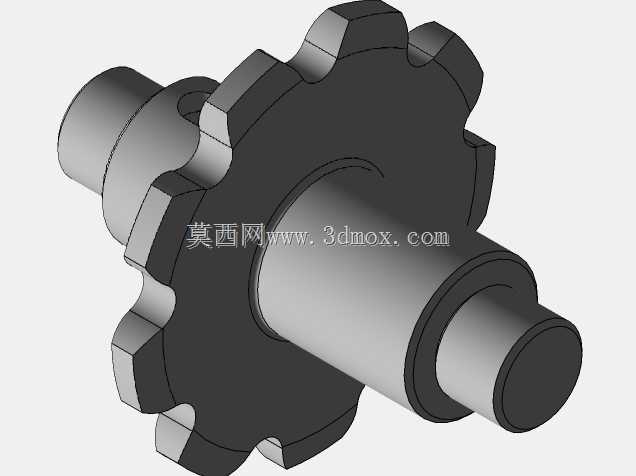

这款带轴一体式实心链轮，主要应用在中小载荷的链式传动场景中，常见于轻工输送线、小型农机进给机构、自动化分拣设备的动力传递环节，区别于分体式链轮与轴的装配结构，一体式设计从根源上避免了键连接松动、链轮与轴配合间隙过大引发的传动跳齿问题，在频繁正反转的传动工况下稳定性优势明显。从结构设计逻辑来看，轮齿部分采用实心坯体加工成型，没有减重孔或辐条结构，整体刚性更强，能承受短时冲击载荷，不会出现辐条断裂、轮齿变形的失效问题；轮齿的齿形按照对应链条节距设计，齿廓曲线保证链条啮入啮出时顺滑过渡，减少啮合过程中的冲击与噪音，同时齿面预留了足够的热处理余量，可根据实际载荷需求做表面淬火处理，提升齿面耐磨性能，延长构件使用寿命。集成的轴段采用阶梯轴设计，不同轴径的台阶分别承担不同功能：中间大直径轴段与链轮轮体一体成型，两侧依次收窄的轴段分别用于安装轴承、定位轴套以及连接动力输入端，轴端的直径差形成的轴肩可作为安装定位基准，装配时无需额外设计定位套就能精准控制轴承、链轮的轴向位置，减少装配累计误差。安装边界方面，轴段的各档长度与直径匹配常用的深沟球轴承安装尺寸，轮体的最大外径对应适配链条的回转半径，安装时需要预留的径向空间以轮齿最大外径为基准，轴向空间则要覆盖整个轴段长度加上两端轴承端盖的安装厚度，选型时可直接根据传动链条的节距、所需传递的扭矩匹配对应规格，无需额外做分体结构的配合公差校核。在实际使用场景中，这类一体式实心链轮轴适合传动空间紧凑、不便于拆分装配的设备部位，比如小型输送设备的驱动端，将链轮与轴做成一体后，省去了键槽加工、链轮与轴的压装工序，装配时直接将两端轴颈穿入轴承座即可完成安装，后期维护时也无需检查链轮与轴的配合松动情况，仅需定期检查轴承润滑状态与齿面磨损情况即可，能有效降低设备运维的工作量。设计过程中需要重点关注轮齿与轴段的过渡圆角处理，避免应力集中引发的轴肩处断裂问题，同时齿根部分的圆角要符合加工工艺要求，减少淬火时的应力开裂风险，轴端可根据连接需求设计平键槽或D型切面，保证与动力输出端的连接可靠，不会出现打滑空转的问题。
