汽车驱动用红色轮式传动部件结构设计

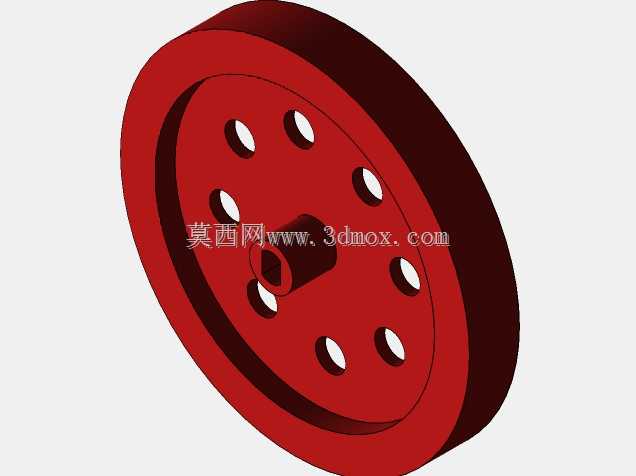

这款轮式部件主要应用于新能源代步车辆与小型特种作业车辆的轮边驱动单元，直接集成在驱动电机输出端，承担动力传递与行走承载的双重作用，区别于传统分体式轮毂与传动法兰结构，一体化的轮体设计可减少装配环节的累计公差，提升动力传递的同轴度。从结构设计逻辑来看，轮体采用盘式辐板结构，中心设置与电机输出轴配合的轴孔，轴孔周边预留键槽安装位，可传递大扭矩输出，避免高速运转时出现轴孔打滑的问题；辐板上均匀分布8个椭圆形减重孔，在保证轮体整体结构强度的前提下，有效降低轮体自身转动惯量，减少电机启动与制动阶段的负载冲击，同时减重孔可形成对流通道，在车辆行进过程中带动气流穿过轮体，带走电机端盖与制动部件产生的热量，避免长时间运行出现过热衰减。轮体外缘预留轮胎安装止口，止口的径向尺寸与端面跳动公差控制在0.1mm以内，可保证轮胎装配后运转平稳，不会出现偏磨或高速抖动的问题；轮体与电机连接的端面设置6个螺纹安装孔，孔位分度圆直径匹配常规小型驱动电机的端盖安装尺寸，安装时无需额外制作转接法兰，可直接通过螺栓完成轮体与电机输出端的刚性连接，安装边界可适配功率在0.8kW-2.2kW区间的低速直流驱动电机，轮体整体轴向厚度控制在45mm，径向最大直径220mm，可适配10寸以下的实心橡胶轮胎与充气轮胎，广泛应用于厂区电动搬运车、低速观光代步车、小型电动清扫设备的行走机构。在结构强度校核层面，轮体材料选用QT450球墨铸铁，辐板厚度设置为8mm，可承受单轮150kg的垂直载荷，同时可传递最大25N·m的输出扭矩，在过坑洼路面的冲击载荷下，轮体不会出现辐板开裂或轴孔变形的问题；轮体表面做红色防锈涂装，可适应户外多尘、潮湿的作业环境，避免长期使用出现锈蚀剥落的问题。设计过程中特意将安装孔的沉头深度设置为5mm，可保证螺栓安装后头部不突出轮体端面，避免运转过程中螺栓与周边制动部件、护板发生干涉，同时轴孔内部设置定位台阶，安装时可直接抵靠电机输出轴的轴肩，无需反复调整轮体的轴向安装位置，可大幅提升现场装配的效率，降低装配人员的操作难度。
