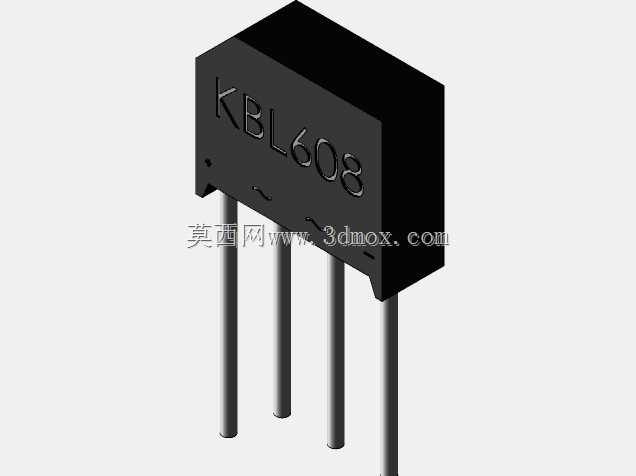

KBL608桥式整流器电子元器件三维建模

在低压直流供电、工业控制板卡、小功率电源模块的电路设计环节，桥式整流器件是交流转直流回路里不可或缺的核心被动元件，本次建模的KBL608扁桥结构整流器件，主要面向800V耐压等级、6A额定通流的整流场景，常见于开关电源前端整流回路、小型工业设备供电模块、家电控制板交直流转换单元，能够在工频交流输入场景下完成全波整流功能，将交变电流转换为单向脉动直流，为后级滤波、稳压电路提供稳定的输入源。从结构设计角度看，该器件采用方形塑封本体搭配四直插引脚的排布方式，本体表面丝印清晰标注型号标识，引脚采用等间距直插排布，适配常规PCB板孔位设计，建模过程中严格还原引脚的直径、伸出长度以及引脚间的中心距参数，确保在PCB布局装配仿真时，能够准确匹配焊盘位置，避免出现装配干涉、引脚错位的问题。塑封本体的边角做了微小的倒角处理，既符合实际注塑生产的工艺特征，也还原了量产器件的真实外形细节，本体上的定位凹槽结构也在模型中完整复现，能够在自动化插件工序中配合设备定位结构完成精准上料。在实际电路应用中，该类整流桥的四个引脚分别对应交流输入两端、直流输出正负极，建模时特意区分了引脚的长度差与本体上的极性标识位置，方便设计人员在三维装配时快速核对引脚定义，减少电路设计阶段的极性接反风险。考虑到器件在板卡上的安装边界，模型严格控制了本体的高度、宽度以及引脚弯折后的占位尺寸，能够满足紧凑空间内的板卡布局需求，在进行整机结构装配时，可直接调用该模型进行干涉检查，确认器件与周边电容、散热片、外壳结构的安全间隙，避免因器件尺寸偏差导致的装配返工。不同于贴片类整流器件，这种直插式扁桥结构具备更好的散热性能，引脚本身可作为部分散热路径，在额定负载下能够稳定工作，建模时也还原了塑封本体表面的细微磨砂质感，与实际量产器件的外观保持一致，可用于产品展示、装配教学、电路仿真等多个场景。在进行结构校核时，可通过该模型直接测量器件的安装孔位距离、本体与PCB板面的贴合高度，为波峰焊治具的设计提供准确的尺寸参考，也能为散热片的选型匹配提供外形依据，确保加装散热片时能够完全贴合器件本体表面，提升长时间大负载工作下的可靠性。
