带铰接端直线伸缩液压作动筒结构

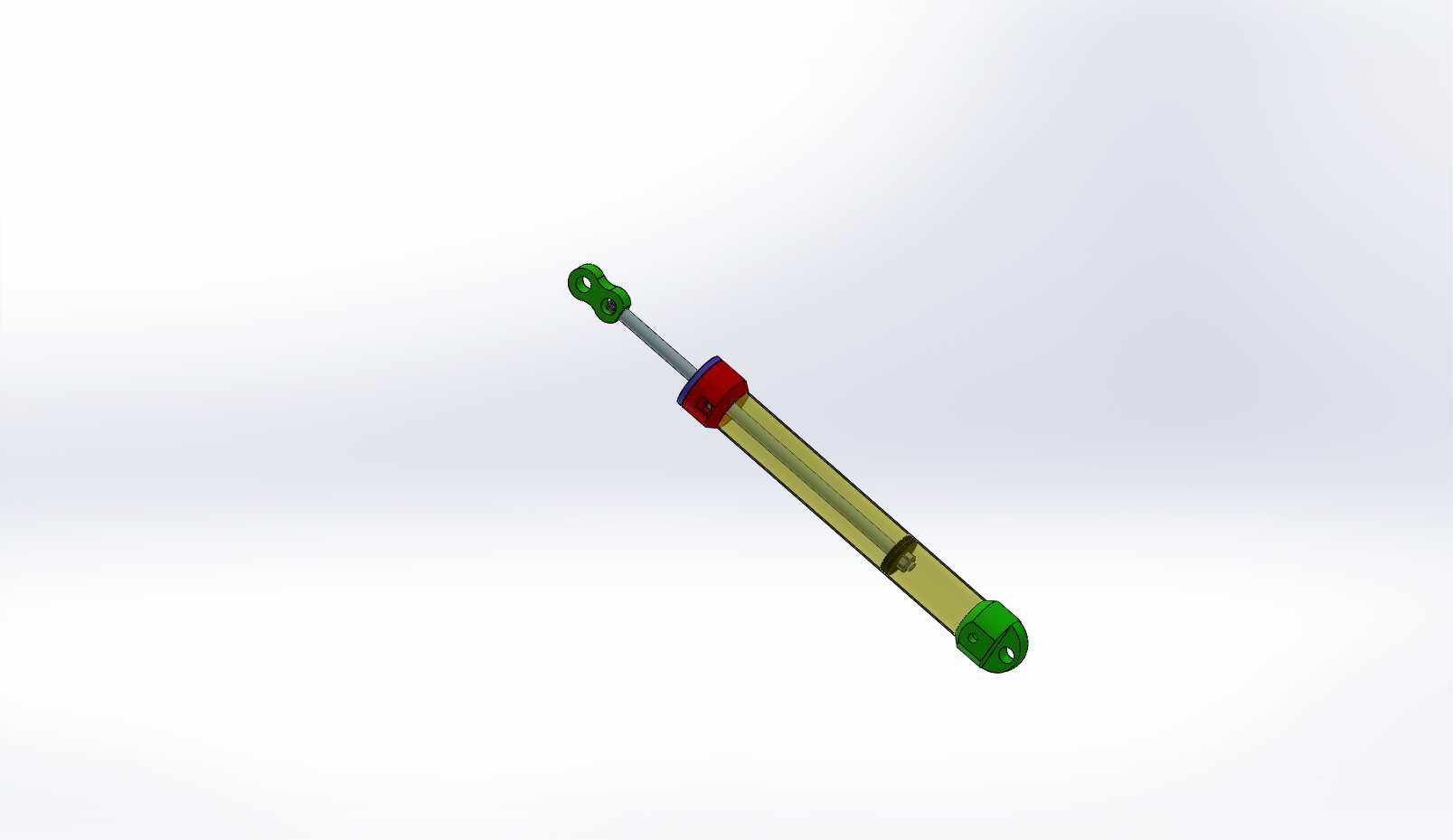

这类带双铰接端的直线伸缩执行元件，在各类需要直线往复推力输出的工况中应用极广，从小型自动化产线的工装压紧、工位举升，到户外作业设备的姿态调整、构件撑顶，再到小型移动载具的悬架阻尼、执行机构驱动，都能见到同结构元件的身影。不同于两端刚性固定的安装形式，两端采用带通孔的铰接耳设计，能够补偿安装面的小角度偏斜，避免活塞杆承受额外径向弯矩，从根源上降低杆体偏磨、密封件提前失效的概率，在安装基准存在累计误差、工作过程中构件存在小幅摆动的场景下，这种安装结构的适配性远高于刚性连接形式。从结构设计逻辑来看，整个元件采用同轴布局，缸筒部分做了可视化的透明示意，能够直观观察到内部活塞的运动行程边界，设计阶段就需要提前核算活塞在全伸、全缩两个极限位置的限位结构，避免活塞运行到行程端点时出现刚性撞击，同时要给密封件预留足够的安装槽位，保证往复运动过程中缸筒内部的压力介质不会出现泄漏。活塞杆与活塞采用刚性连接，杆体表面需要做硬化处理来降低往复摩擦的磨损速率，伸出端的密封组合要同时兼顾防尘与保压功能，避免外界粉尘、杂质进入缸筒内部划伤内壁与密封面。两端的铰接耳内孔需要匹配标准销轴尺寸，设计时要明确标注耳片的间距、内孔的公差范围，保证安装时销轴能够顺利穿入，同时要核算耳片的剪切强度与挤压强度，确保在最大推力输出工况下，铰接位置不会出现结构变形或者断裂。设计过程中需要明确全伸长度、全缩长度两个核心安装尺寸，这两个参数直接决定了元件能够适配的安装空间，行程长度则对应驱动对象的位移范围，缸筒的外径尺寸要匹配安装位置的径向空间，避免装配时与周边构件出现干涉。这类元件的核心功能是将压力介质的能量转化为直线方向的机械推力，输出力的大小由介质压力与活塞有效作用面积直接决定，设计阶段需要根据实际负载需求反推缸筒内径与杆径参数，同时要考虑工作过程中的动态负载冲击，预留足够的强度安全系数。在布局内部流道时，要保证介质进出的通路顺畅，避免出现节流过大导致的动作迟滞问题，活塞上的导向环要保证活塞在缸筒内始终保持同轴状态，避免运动过程中出现卡滞。
