止动轭式旋转转往复直线运动机构

项目分类:3D模型 发布时间:2021-09-27 ID:290258
  • 止动轭式旋转转往复直线运动机构

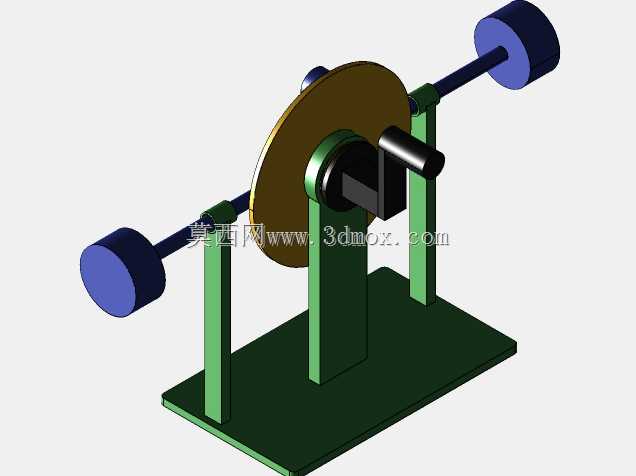

该机构核心功能是实现旋转运动到往复直线运动的稳定转换,在轻工送料、小型冲压工位、纺织设备的排线驱动、包装线的间歇推料场景中都能见到这类结构的应用,相比常见的曲柄滑块结构,止动轭形式的传动在行程中段具备更平稳的匀速运动特性,不会出现曲柄滑块临近止点时的速度骤变问题,适合对推料、牵引动作匀速性有要求的工位。从结构设计逻辑来看,整套机构采用立式双立柱支撑布局,底部为整块平板安装基座,两个垂直立柱对称布置在基座两侧,为中间的旋转主轴提供两点支撑,大幅降低主轴悬臂受载带来的挠曲变形。主轴两端配置配重轮,用来抵消轭架往复运动产生的惯性冲击,让整套机构在较高转速下也能保持运行平稳,不会出现明显的振动。中间的止动轭组件与主轴上的偏心驱动块配合,偏心块嵌入轭架的垂直导槽内,当主轴做整周旋转时,偏心块会在导槽内做上下相对滑动,同时带动轭架沿着水平方向做往复直线运动,这种配合结构的间隙可以通过导槽侧面的调整垫片进行微调,长期运行磨损后也能快速补偿间隙,避免传动过程中出现冲击空程。安装边界方面,底部安装平板预留了四个对称的安装孔位,可以直接通过螺栓固定在设备的安装台面上,不需要额外制作过渡转接板;整体的横向宽度由两端配重轮的外圆尺寸决定,安装时需要在配重轮外侧预留不小于五十毫米的安全间隙,避免运行过程中与周边设备构件发生干涉;垂直方向的高度从基座底面到轭架最高运动点位的尺寸,决定了该机构的上部安装空间要求,上方不能布置遮挡轭架运动行程的构件。在实际选型适配时,可以根据需要的往复行程调整主轴上偏心块的偏心距,偏心距越大,轭架的往复行程就越长,对应的驱动负载能力会随偏心距增大略有下降,设计时需要平衡行程需求与驱动扭矩的匹配关系。主轴的支撑位置采用了无油衬套作为转动支撑,日常维护不需要频繁加注润滑脂,适合在无尘、洁净要求较高的生产工位使用,不会因为润滑油滴落污染加工物料。轭架的输出端可以根据不同的使用场景加装推头、夹爪或者牵引连接件,直接对接执行端的工装,不需要额外加装运动转换构件,缩短了设备的整体传动链,减少了传动环节的功率损耗。整套结构的受力路径清晰,旋转动力从主轴输入端传入后,通过偏心块将扭矩转化为轭架的水平推拉力,所有受力构件都采用对称布局,侧向力由双立柱共同承担,不会出现单侧支撑的偏载问题,长期运行的结构稳定性优于单臂式的曲柄传动结构。
