负压吸附式壁面移动作业机器人结构设计

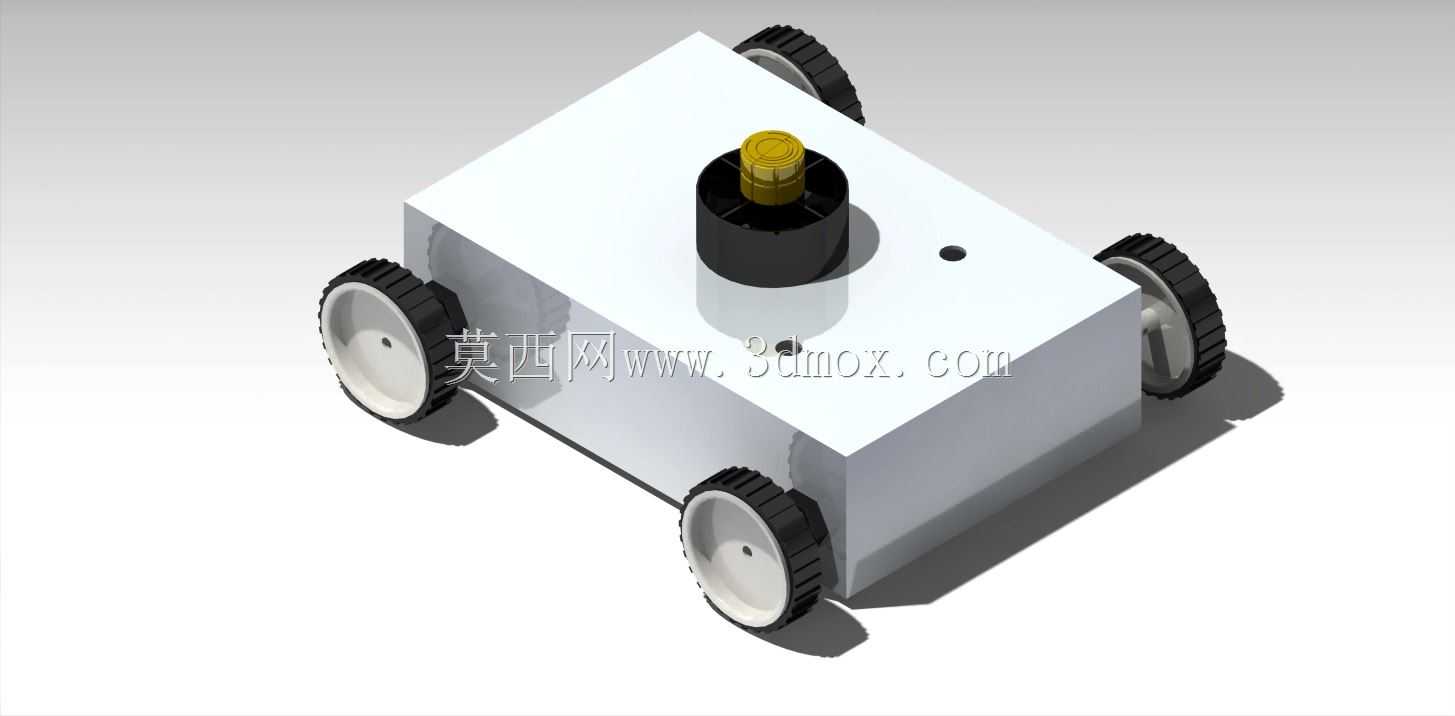

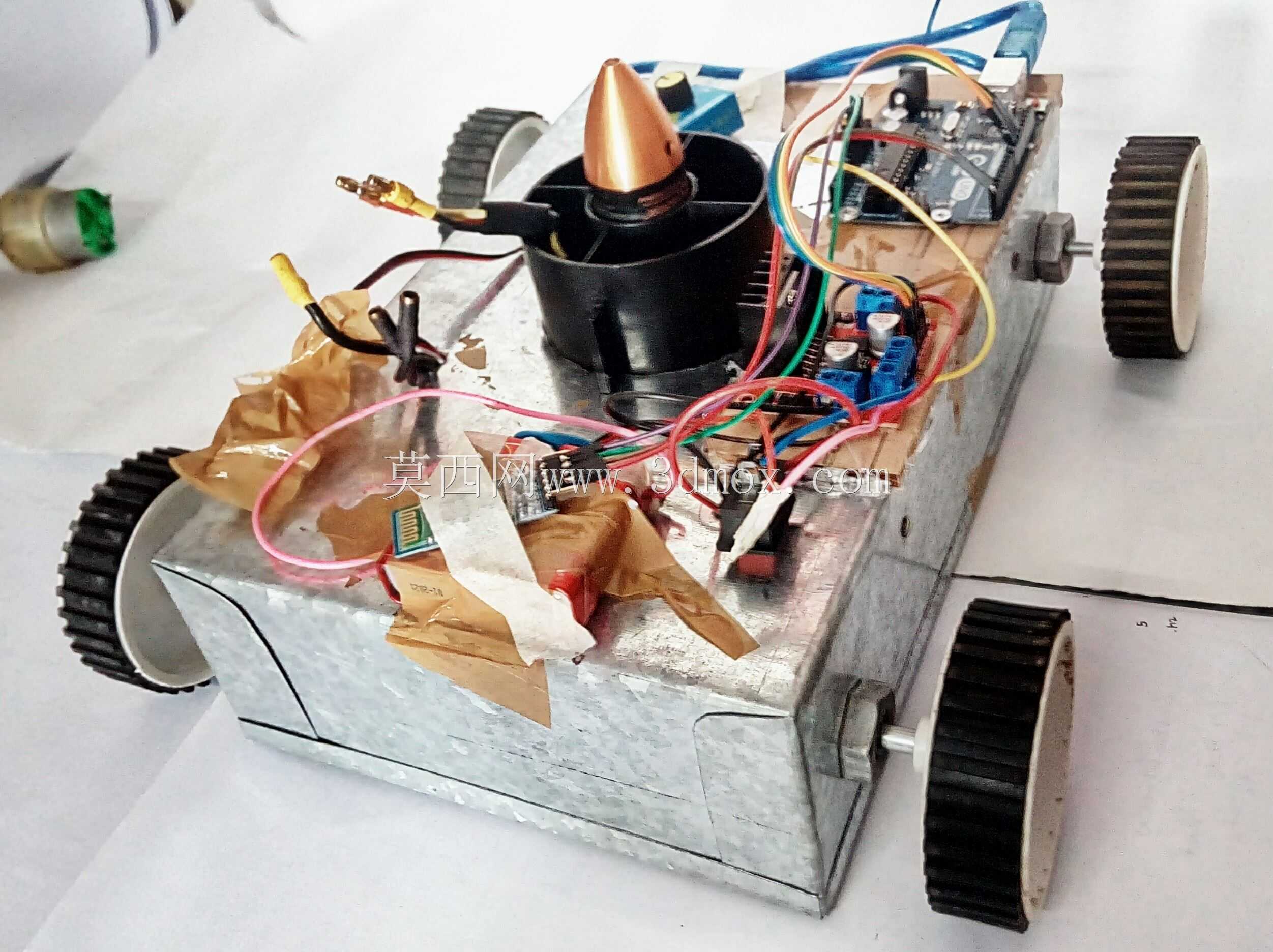

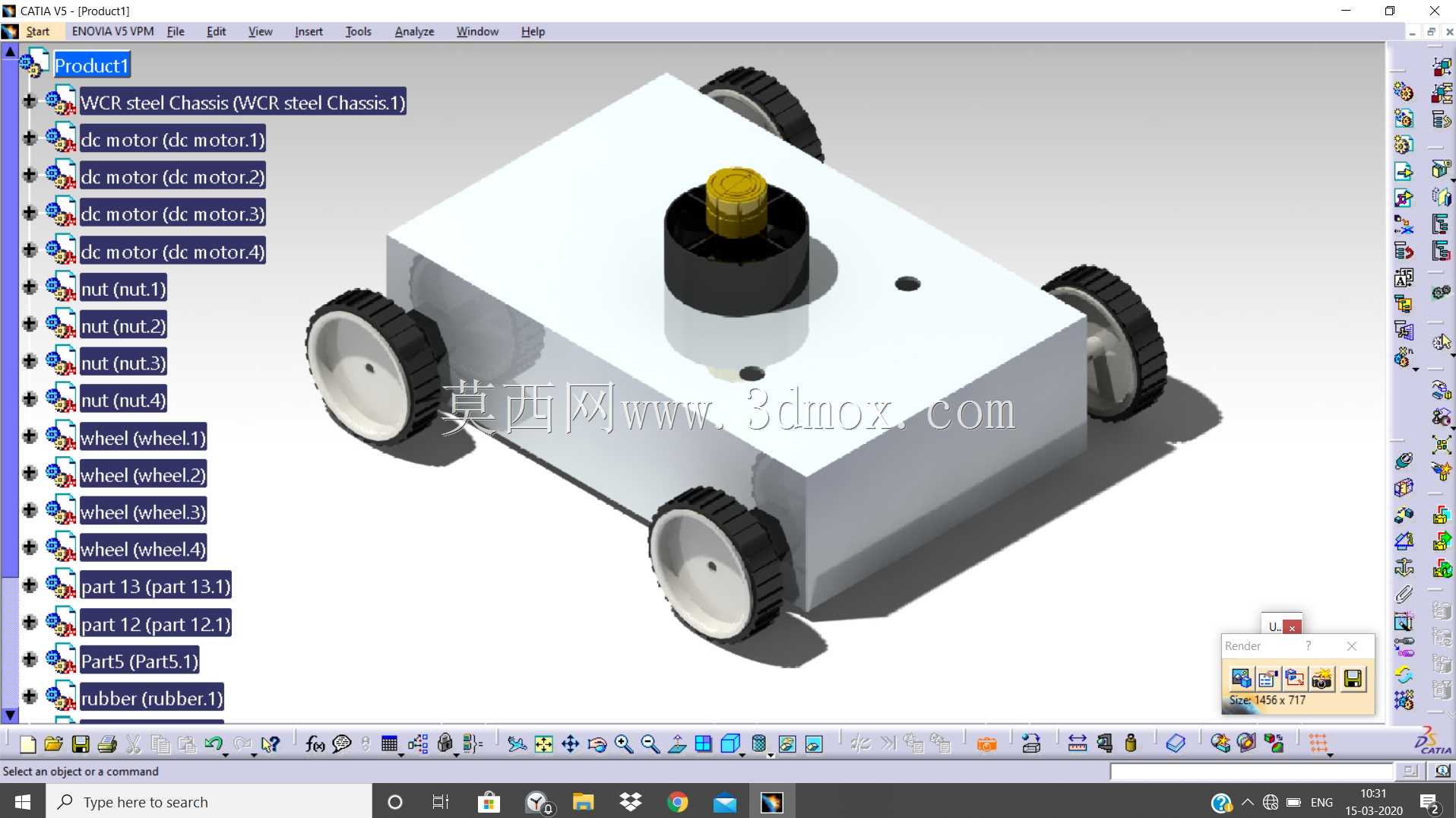

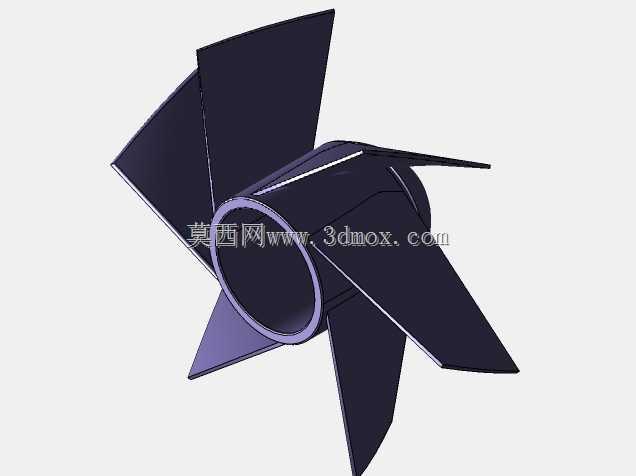

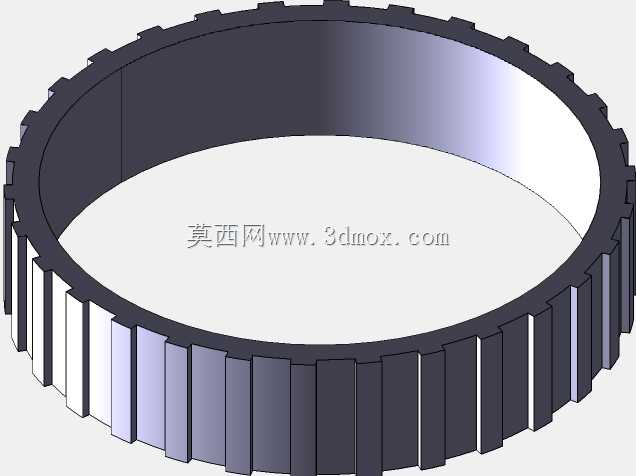

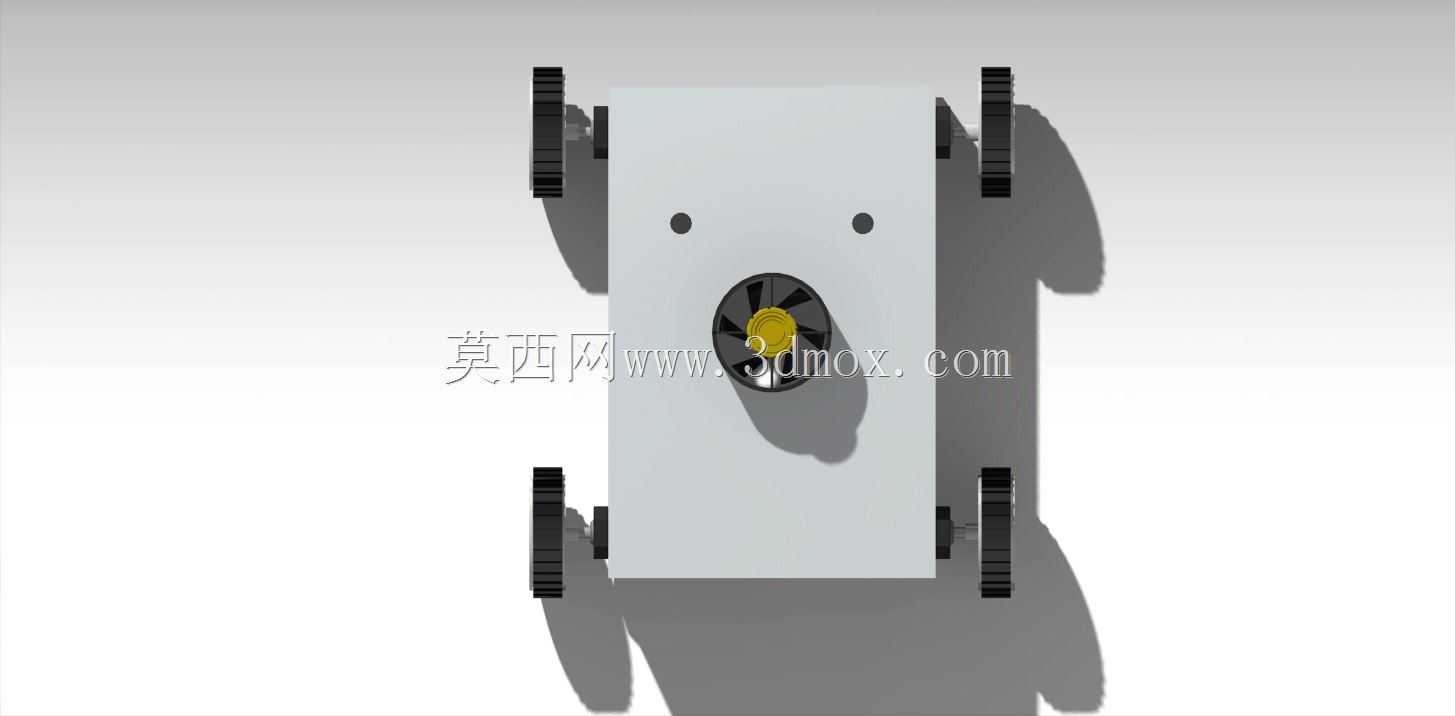

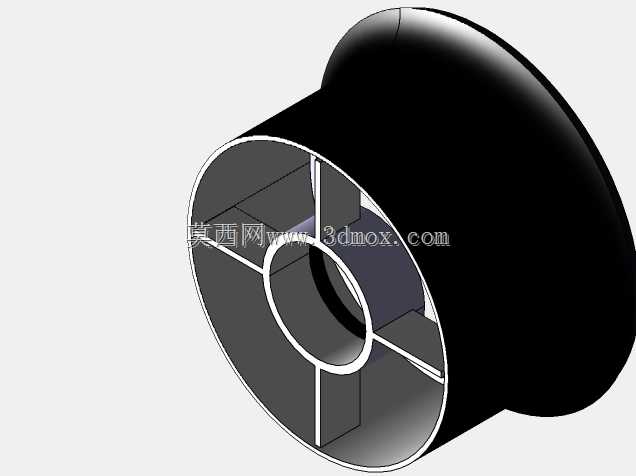

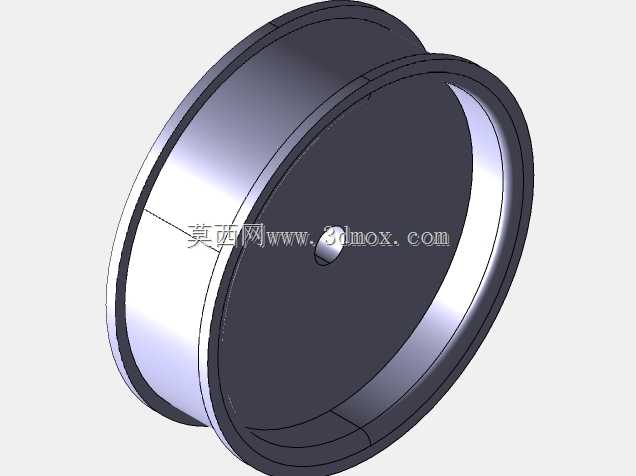

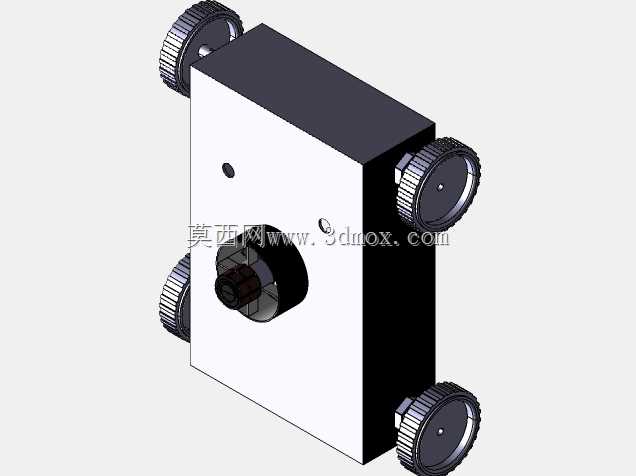

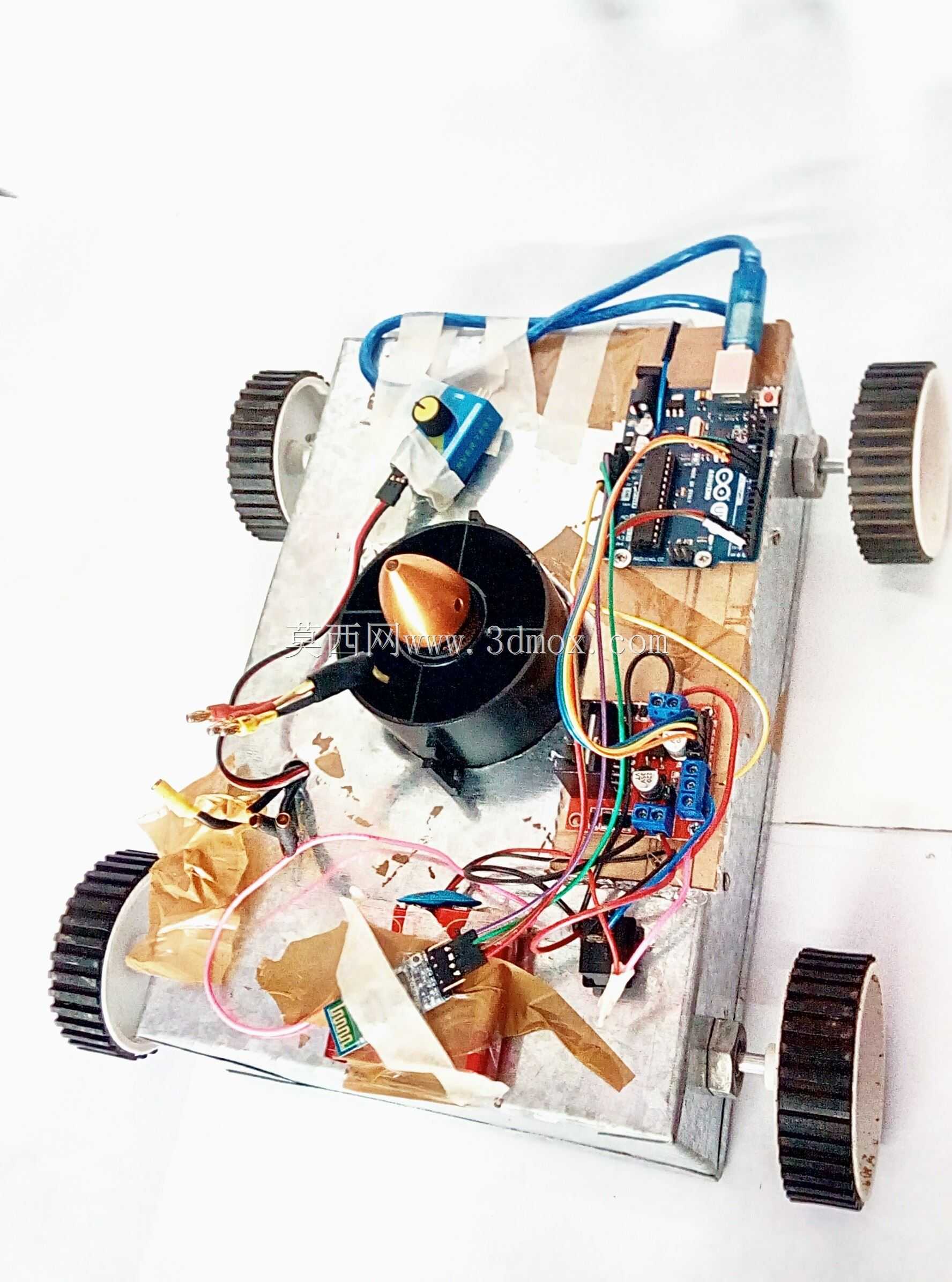

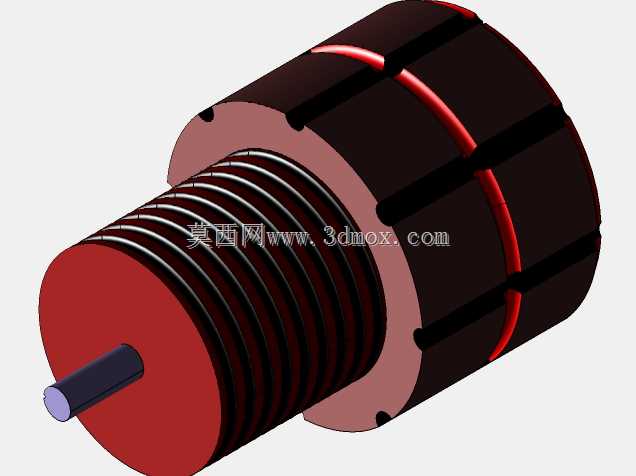

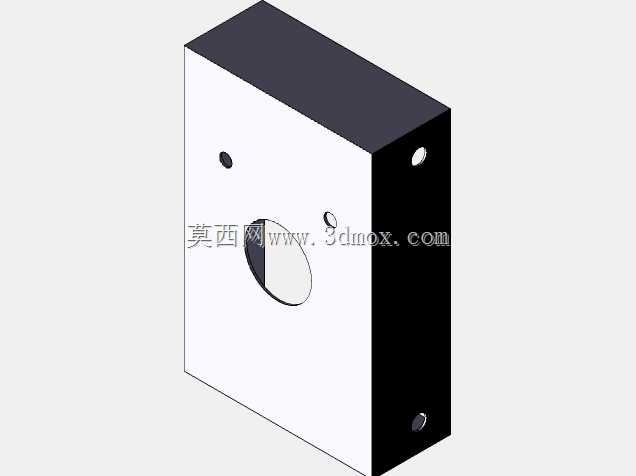

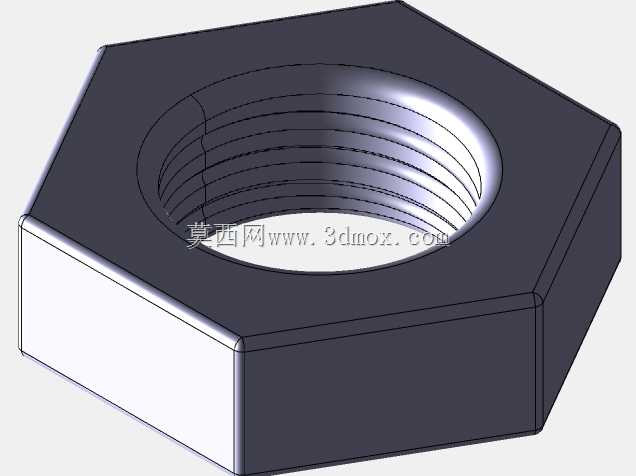

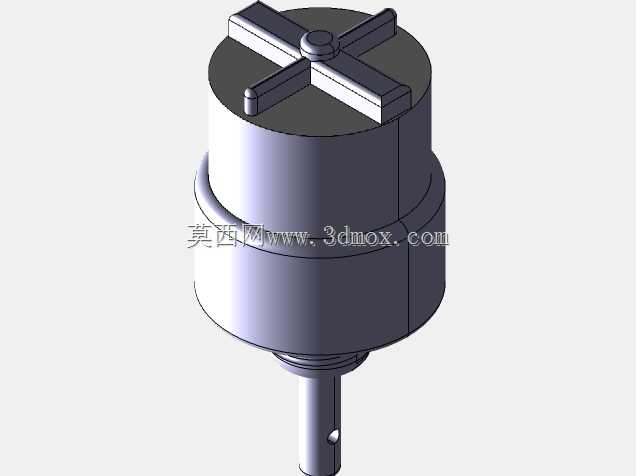

这款壁面移动作业设备的核心设计逻辑围绕负压吸附原理搭建，依托导管风扇产生的压差实现垂直壁面、天花板等非水平基面的稳定附着，核心解决高空壁面作业场景下人员作业风险高、传统吊挂设备移动灵活性不足的痛点。从结构布局来看，整机采用方正箱式承载底盘，行走单元采用四轮对称布置，四个行走轮分别安装在底盘四个边角位置，轮体采用橡胶包覆材质，既能够保证与壁面接触时的足够摩擦力，避免吸附状态下出现滑移，也能在跨越壁面微小焊缝、拼接台阶时具备一定的形变缓冲能力，不会因局部凸起导致吸附腔密封失效。顶部的导管风扇单元采用居中立式安装，风扇进风侧朝向底盘内部，出风侧垂直向上，工作时通过抽取底盘与壁面之间空腔内的空气形成稳定负压区，配合底盘边缘的柔性密封裙边（图中未完全展示密封结构细节，建模时预留了密封件安装槽位），能够在混凝土墙面、金属立面、玻璃幕墙等多种常见壁面材质上维持稳定吸附力，无需额外铺设轨道或者挂载磁吸模块，适配场景更广。在实际应用层面，这类设备可搭载视觉检测模块、壁面清洗喷头、涂层测厚探头、焊缝探伤传感器等不同作业末端，替代人工完成高层建筑外墙检测、大型储油罐壁面巡检、船舶外板除锈涂装前检测、隧道内壁病害排查等高危作业任务，相比传统的吊篮、脚手架作业方式，移动路径不受吊挂点限制，可在壁面与顶面交接位置连续移动作业，作业效率提升明显。建模过程中对安装边界做了明确约束：底盘内部预留了控制板、电池模块、负压传感器的安装腔体，腔体与风扇风道做了物理分隔，避免气流扰动影响电气元件稳定性；轮系安装座采用可调式结构，可根据不同壁面粗糙度调整轮体伸出高度，匹配密封裙边的压缩量，保证负压腔的密封效果；顶部风扇模块采用快拆式安装法兰，可根据不同作业面的吸附力需求更换不同功率的风扇单元，无需改动底盘主体结构。整机重心严格控制在底盘几何中心靠壁面一侧，避免在垂直壁面移动时出现倾覆力矩，所有走线均布置在底盘内部的走线槽内，避免移动过程中线缆与壁面剐蹭破损。轮系的驱动采用分体式微型减速电机直连方案，每个轮子独立驱动，可实现原地转向、斜向移动等灵活走位，在狭窄的壁面作业区域也能完成姿态调整，不会出现传统差速转向在壁面上的滑动偏移问题。
