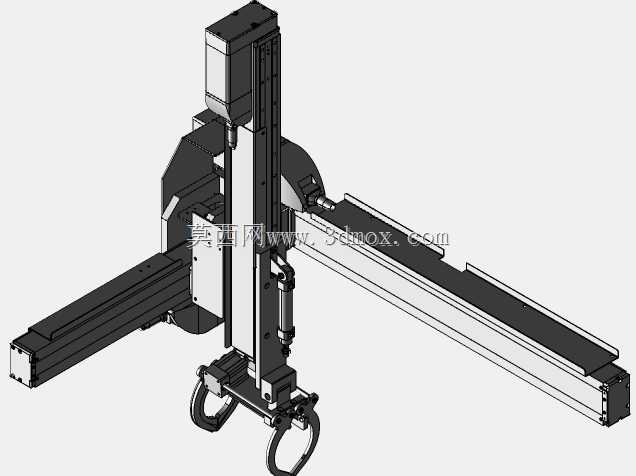

三轴拾放搬运IAI直角坐标机械手

这款三轴拾放机械手采用直角坐标架构搭建，核心运动单元依托精密直线导轨模组实现X、Y、Z三个正交方向的直线运动，末端配套气动夹爪执行工件拾取与放置动作，主要面向3C电子组装、小五金件分拣、注塑机上下料、轻载工位物料转运这类需要重复点位搬运的工业场景，适配0.5-5kg负载范围内的规则小型工件作业需求。从结构设计逻辑来看，三个运动轴的排布优先考虑了作业覆盖范围与安装空间的平衡：X轴作为长行程横向运动轴，采用双导轨支撑的悬臂式安装结构，模组本体选用铝型材基座搭配滚珠丝杠传动，兼顾运动刚性与整体自重控制，行程覆盖常见流水线工位的横向排布宽度，安装时可直接通过基座预留的T型槽与设备机架锁附，无需额外设计复杂转接支架。Y轴垂直布置在X轴的滑台安装面上，负责前后方向的工位进给，模组截面尺寸小于X轴，在保证运动精度的前提下降低滑台负载惯量，运动行程匹配工位前后的取放料位差，滑台端面预留标准安装孔位，可直接适配Z轴模组的转接安装。Z轴为竖直方向运动单元，搭配平衡气缸抵消模组与末端夹爪的自重，避免断电状态下轴体下滑引发安全隐患，行程设计覆盖取料位与放料位的高度差，末端法兰直接连接气动夹爪，夹爪开合行程可根据工件尺寸更换对应指型配件，无需改动整体安装结构。安装边界方面，整机落地安装时需预留对应行程的安全运动空间，X轴两端需预留模组维护与限位开关安装的余量，Z轴下极限位置需与工作台面保留安全间隙，避免运动过程中发生碰撞干涉。各轴的伺服驱动线缆通过拖链规整排布，沿模组侧面走线，避免运动过程中线缆拉扯磨损，拖链弯曲半径适配线缆最小弯曲要求，长期往复运动也不会出现线缆折损问题。实际应用中，该机械手可通过IO信号与产线主控PLC通讯，接收点位触发信号后完成预设轨迹的拾放动作，重复定位精度可满足多数轻载装配、分拣工位的工艺要求，相比多关节机器人，直角坐标架构的运动轨迹更直观，点位调试难度更低，后期维护更换模组配件也更便捷，适合标准化程度较高的大批量产线工位部署，结构设计上所有运动部件均预留润滑注油口，日常维护时可直接在设备运行间隙完成注油保养，无需拆解整机结构。
