带机械臂的轮式多功能移动作业机器人

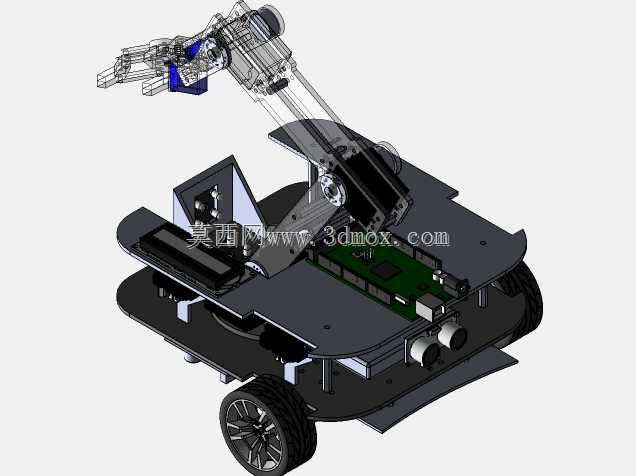

这款轮式移动作业平台的设计，最初是面向室内结构化场景的复合巡检作业需求，区别于传统固定工位的机械臂设备，它将移动底盘与多自由度操作臂做了一体化集成，可在预设路径内完成多类连续作业任务。从结构布局来看，底盘采用双层板件承载设计，下层板预留了驱动轮、随动轮、测距传感模块的安装位，上层板则用于固定机械臂基座、主控电路板以及供电模块，两层板之间通过铜柱与紧固件连接，既保证了整体结构刚度，也预留了足够的布线空间，避免线缆在设备移动过程中出现剐蹭或拉扯。驱动部分选用差速轮式结构，两个主动轮布置在底盘中部两侧，配合前后端的随动支撑轮，可实现原地转向，最小转弯半径可控制在自身长宽尺寸的0.3倍范围内，适配狭窄通道内的通行需求，底盘离地间隙经过针对性调整，可顺利通过坡度不超过15度的坡面，满足坡道通行的作业要求。搭载的多自由度机械臂采用关节式串联结构，臂段之间通过舵机或伺服关节连接，末端可适配夹爪类执行器，作业范围覆盖底盘前方0.5米半径的半球形空间，可完成小型彩色盒体的抓取、搬运动作。底盘前端预留的传感安装位，可搭载红外、视觉类检测模块，配合预设的控制逻辑，可实现墙面距离跟踪、地面引导线识别、大门类通行障碍物检测等功能，无需额外铺设复杂的地面标识即可完成路径循迹。在设计过程中，整体重心经过反复校核，机械臂在最大伸展状态下的重心投影始终落在轮系支撑多边形范围内，避免设备在抓取作业时出现倾翻风险，所有外露的传动部件都做了安全间隙预留，不会在运动过程中与底盘板件、传感模块发生运动干涉。板件上的安装孔位采用标准化设计，后续可根据作业需求更换不同类型的末端执行器，或是加装额外的传感模块，拓展巡检、分拣、物料转运等不同场景的作业能力，整体结构兼顾了轻量化与结构强度，适合教学验证、小型仓储作业、室内环境巡检等场景使用。
