28BYJ-48型四相五线减速步进电机结构设计

这款28BYJ-48型步进电机是小型自动化执行场景中应用极广的动力元件，日常在智能家电风摆控制、小型云台传动、教学实验装置、自动售货机货道驱动、智能水表阀门控制这类对安装空间有严格限制、对控制精度有基础要求的场景中随处可见，作为开环控制的执行部件，它不需要额外的位置反馈装置就能实现固定步距角的角位移输出，搭配对应的驱动板即可完成精准的角度、圈数控制，对于负载不大、定位精度要求在毫弧度级的低速传动场景适配性极强。

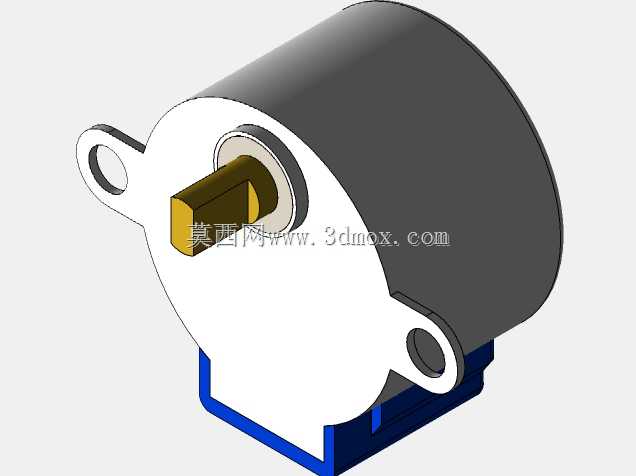

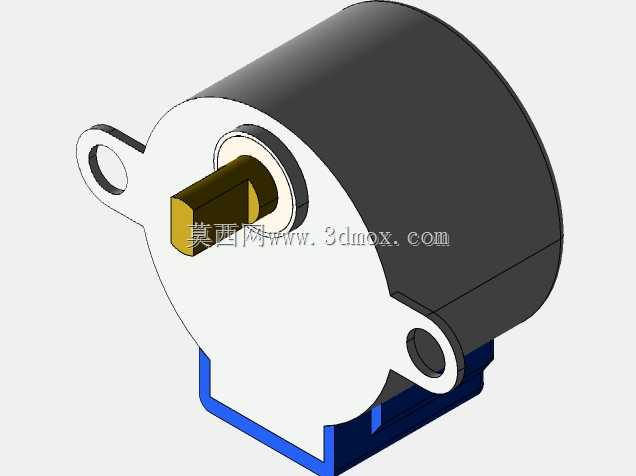

从结构设计逻辑来看，这款电机采用了一体式减速箱集成设计，电机本体与齿轮减速组封装在同一壳体内，输出端的减速齿轮组采用多级直齿传动，将电机转子的高速低扭矩输出转化为低速大扭矩的输出特性，适配多数低速直驱场景的需求，不需要用户额外搭配减速机构，大幅降低了终端设备的结构设计复杂度。输出轴采用扁位结构设计，与配套的传动摇臂、连杆配合时可以有效避免传动打滑，不需要额外做周向防松结构，简化了安装端的零件设计。壳体侧面预留的带孔安装耳是核心安装定位边界，两个安装孔的中心距经过标准化设计，适配市面绝大多数通用安装支架，安装时只需要用两颗M2或M2.5的螺丝即可完成固定，不需要额外设计定制化的安装基座，能有效缩短终端产品的开发周期。

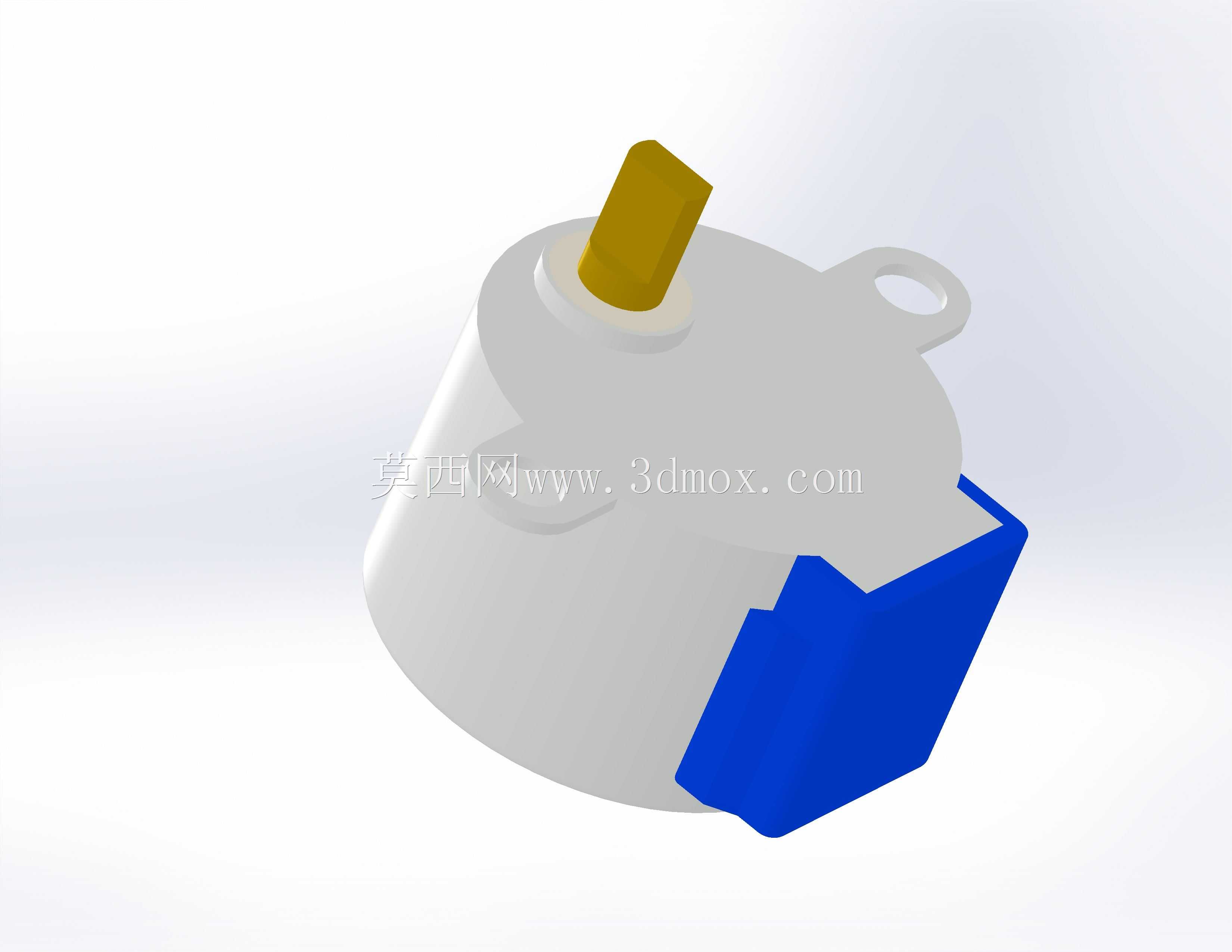

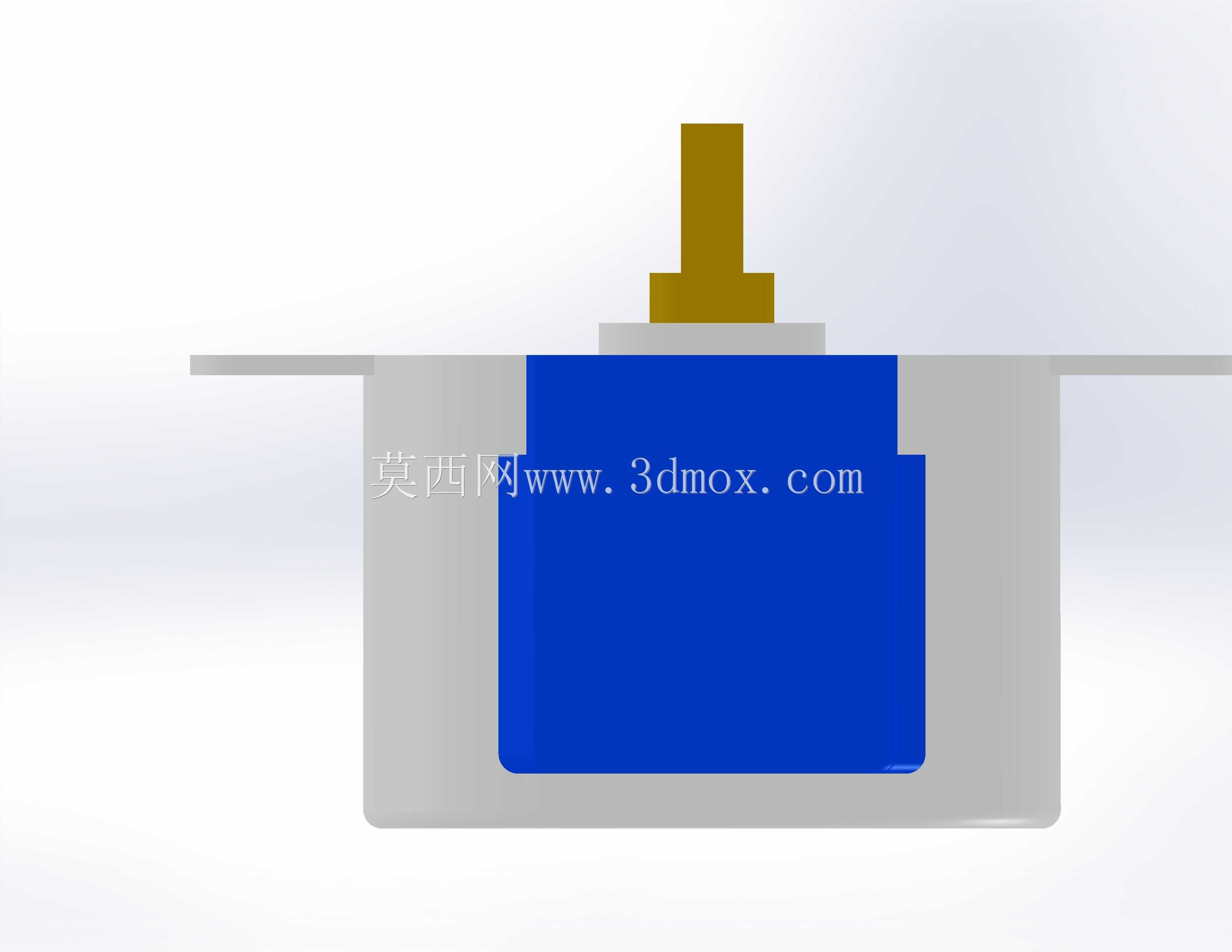

建模过程中需要重点关注几个核心尺寸边界：电机主体的圆柱形壳体直径、尾部蓝色驱动端盖的突出尺寸、输出轴的伸出长度与扁位尺寸、安装耳的厚度与安装孔的孔径及位置度，这些尺寸直接决定了终端设备的安装腔室预留空间是否合理，一旦尺寸偏差就会出现装配干涉。建模时还原了内部减速齿轮组的传动比对应的输出步距特性，同时对壳体的分型面、安装耳的圆角过渡、输出轴与端盖的配合间隙都做了写实还原，能直接用于设备的装配干涉检查、运动仿真验证，也可以作为选型阶段的空间占位模型使用，帮助结构工程师在方案设计阶段快速完成布局验证，避免后期出现安装空间不足、传动路径干涉的问题。

在实际选型应用中，这款电机的5V供电版本可以直接兼容多数单片机控制板的供电逻辑，不需要额外做电压转换，四相的驱动逻辑适配ULN2003这类通用驱动板，硬件搭建门槛极低，对于做小型自动化装置开发、教学演示项目的工程师来说，不需要投入过多精力在驱动适配和安装结构设计上，就能快速完成动力部分的方案落地。建模时也充分考虑了不同应用场景的装配需求，对输出轴的配合公差、安装孔的位置公差都做了符合实际加工精度的还原，确保模型导入装配体后能真实反映实际装配状态，不会出现模型尺寸理想化导致的实际装配错位问题。
