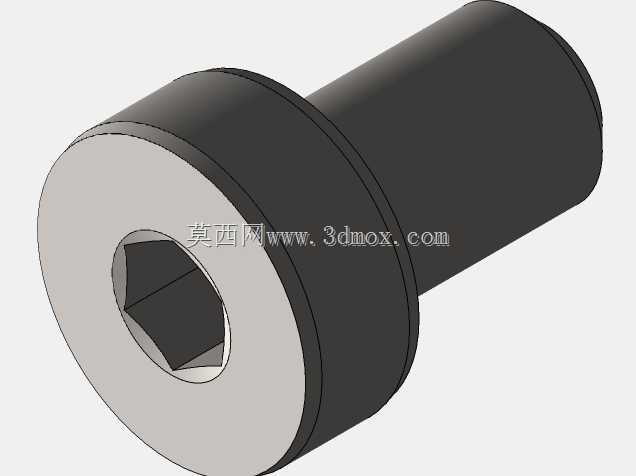

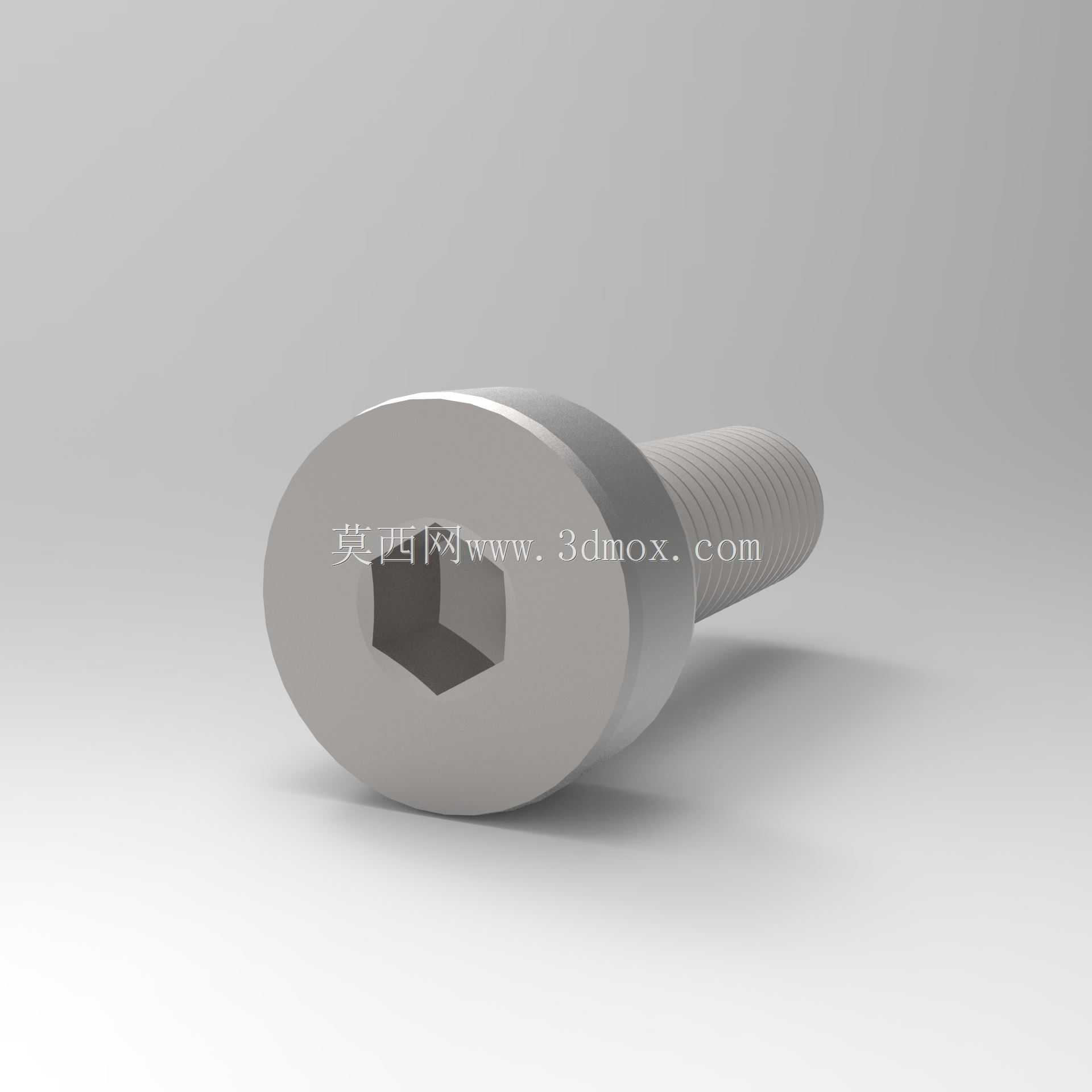

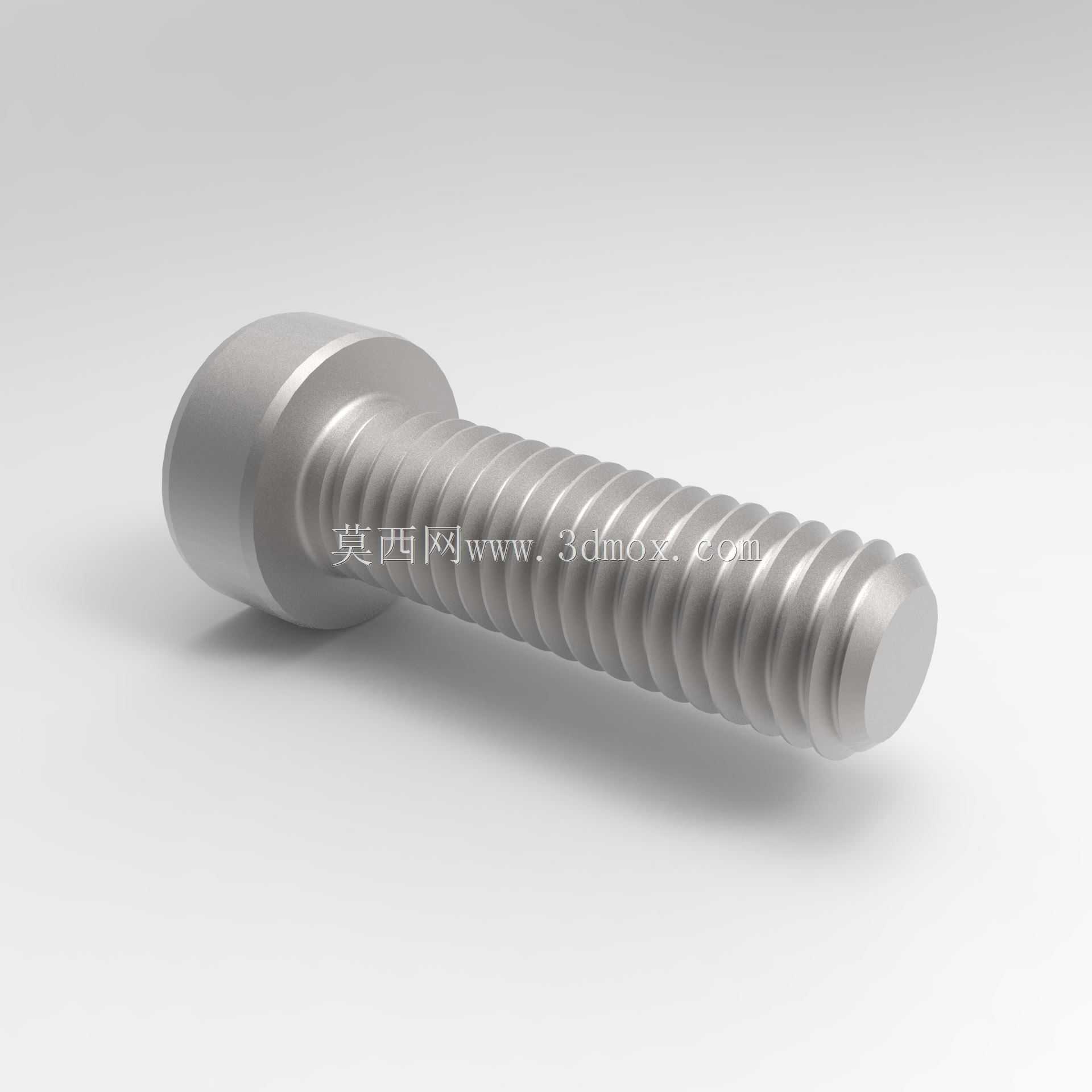

内六角低头螺钉标准紧固件三维结构

在各类精密机械装配场景中，低头结构的内六角螺钉是紧凑型连接方案里的核心连接件，这类螺钉的头部高度远低于常规内六角圆柱头螺钉，适配安装空间受限、连接后表面不允许有过高凸起的装配工况，常见于精密仪器内部结构固定、自动化设备薄板件连接、模具内部镶件紧固、电子设备外壳拼接等场景，能避免螺钉头部突出对周边运动部件形成干涉，也能满足设备外观面平整的装配要求。从结构设计逻辑来看，这类螺钉的内六角驱动槽设置在头部端面中心，相比十字槽、一字槽的驱动结构，内六角槽能承受更大的拧紧力矩，装配时不易出现滑牙问题，可适配更高强度等级的紧固需求，低头的头部设计在缩减头部轴向高度的同时，保留了足够的头部支撑面，拧紧时支撑面能均匀压合被连接件表面，不会因为头部接触面积过小导致被连接件表面出现压痕甚至局部变形。建模过程中需要重点把控几个核心尺寸边界：首先是头部外径与螺杆直径的比例关系，要保证头部有足够的抗剪切强度，避免拧紧过程中头部从螺杆根部断裂；其次是内六角槽的深度与对边尺寸，既要保证六角扳手能完全插入槽内传递扭矩，也要避免槽深过大削弱头部的结构强度；头部下端与螺杆衔接的位置需要设置合理的过渡圆角，降低应力集中系数，提升螺钉在交变载荷下的疲劳寿命。螺杆部分的螺纹参数遵循普通公制螺纹的标准规范，螺纹收尾、退刀结构都要符合紧固件的通用设计要求，安装时需要注意被连接件的沉孔深度要与螺钉头部高度匹配，保证装配后螺钉头部端面不高于被连接件的表面，沉孔的内径要略大于螺钉头部外径，预留合理的装配间隙，避免装配时头部卡滞。这类螺钉在实际选型时，需要根据被连接件的总厚度计算螺杆的有效旋合长度，旋入内螺纹件的深度要满足螺纹连接的强度要求，对于经常需要拆卸的检修位置，这类内六角驱动的结构相比其他槽型有更长的使用寿命，反复拆装也不容易损坏驱动槽，能降低设备维护过程中紧固件的更换成本。在多部件叠层固定的场景中，低头螺钉的低头部结构可以有效压缩整体连接结构的轴向尺寸，帮助设备实现小型化、轻量化的设计目标，尤其是在空间寸土寸金的精密传动结构中，这类紧固件的选型合理性会直接影响整个机构的最终装配尺寸。
