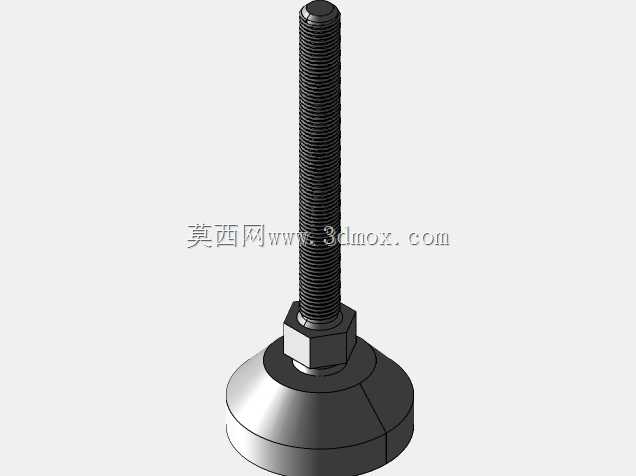

带橡胶底座可调支撑水平脚结构

在各类工业生产设备、输送线体、检测台架的安装调试环节，地面平整度偏差带来的设备倾斜问题，始终是影响设备运行精度、结构稳定性的核心因素之一，这款带橡胶底座的可调水平支撑脚，正是针对这类场景设计的支撑调平部件。不同于固定式支撑脚无法调整高度的缺陷，这款支脚通过全螺纹螺杆结构实现高度无级调节，螺杆与底座之间采用六角锁紧螺母结构，在调整到目标高度后，可通过拧紧锁紧螺母实现螺杆与底座的相对锁止，避免设备运行过程中因振动出现螺杆回转、高度偏移的问题，保障调平状态的长期稳定。底座部分采用大直径盘式结构搭配底部橡胶垫，一方面通过增大接触面积降低单位面积对地压强，避免压坏环氧地坪、瓷砖等脆性地面面层，另一方面橡胶材质的高摩擦系数可以有效提升支脚与地面的防滑性能，即使设备存在小幅振动也不会出现支脚滑移错位的情况，同时橡胶垫还能起到一定的隔振作用，削弱设备运行振动向地面的传递，降低车间整体振动噪声水平。从设计逻辑来看，这款支脚的螺纹段长度预留了充足的调节余量，能够适配地面存在10-30mm高度差的安装场景，无需额外垫塞垫片即可完成调平作业，大幅缩短设备现场安装的调试周期。底座与螺杆的连接部位采用球面自适应结构设计，即使地面存在小幅倾斜，底座也可以自动贴合地面，不会出现支脚底座局部悬空、受力集中的问题，保障支撑力均匀分布在整个底座接触面。在安装边界上，这款支脚的螺杆采用标准公制粗牙螺纹，可直接与设备底部的预制螺纹孔配合安装，无需额外加工连接结构，底座的最大外径尺寸经过优化，既保证了足够的支撑稳定性，又不会占用过多设备底部的安装空间，相邻支脚之间不会出现安装干涉问题。在实际应用中，这类可调水平脚广泛适配各类轻型输送设备、小型加工机床、实验检测台架、自动化装配工作站的底部支撑，既可以单独作为单台设备的支撑部件使用，也可以成组搭配应用在长尺寸线体的多点支撑场景中，通过逐个调整各支脚的高度，实现整条线体的工作面水平度校准，保障线体上输送的工件不会出现自主滑移、定位偏差的问题。相较于传统的铸铁固定支脚，这款带橡胶垫的可调支脚不需要在地面打孔预埋螺栓即可完成设备固定调平，对于需要频繁调整布局的柔性生产车间而言，能够大幅降低设备移位、重新安装的工作量，同时橡胶底座不会对地面造成永久性损伤，适配各类现代化车间的地坪使用要求。在结构强度设计上，螺杆与金属底座部分采用高强度碳钢材质加工，能够满足数百公斤级的单点支撑载荷需求，适配绝大多数中小型工业设备的支撑承重要求，螺杆表面的发黑处理也能提升部件的防锈能力，在潮湿的生产车间环境中也不会轻易出现锈蚀卡滞的问题，保障后期高度调整的顺畅性。
