CSF-20型谐波传动减速器结构设计

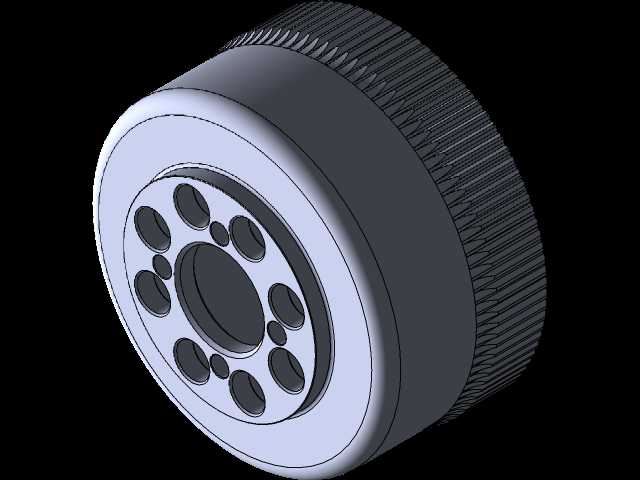

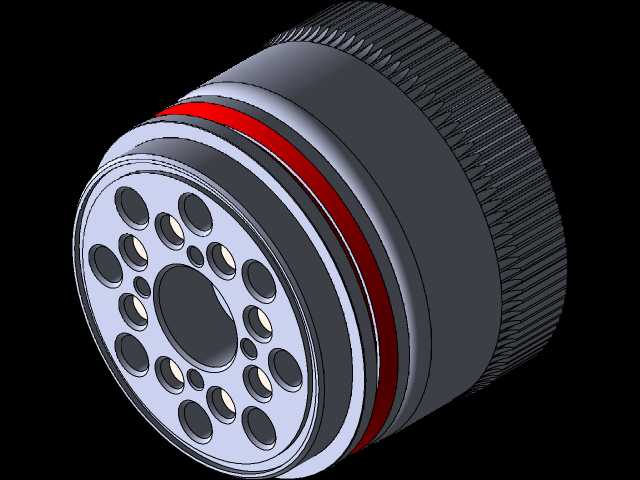

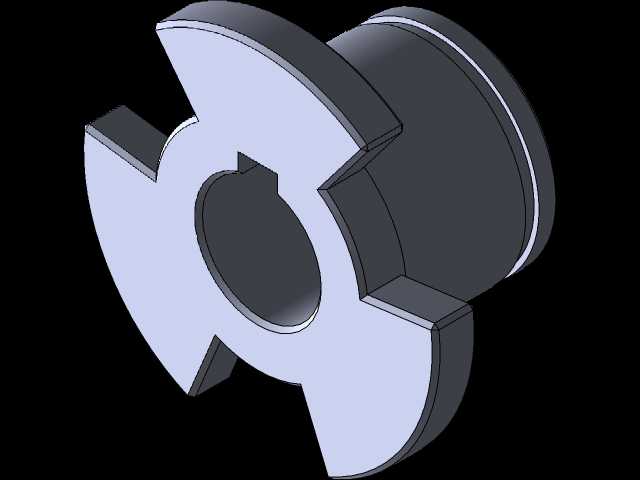

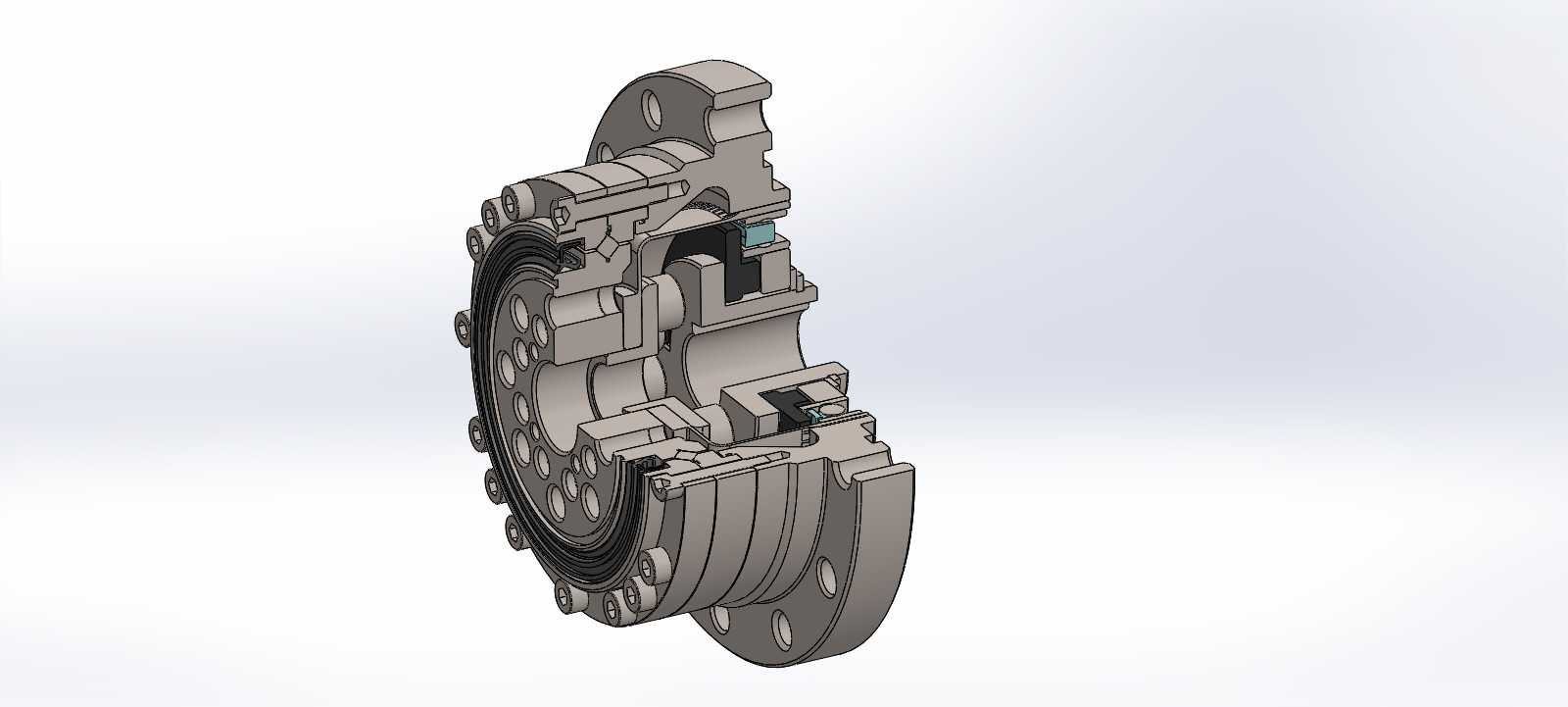

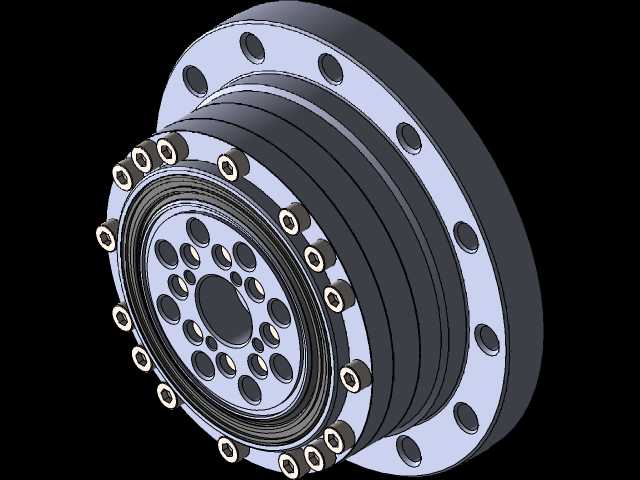

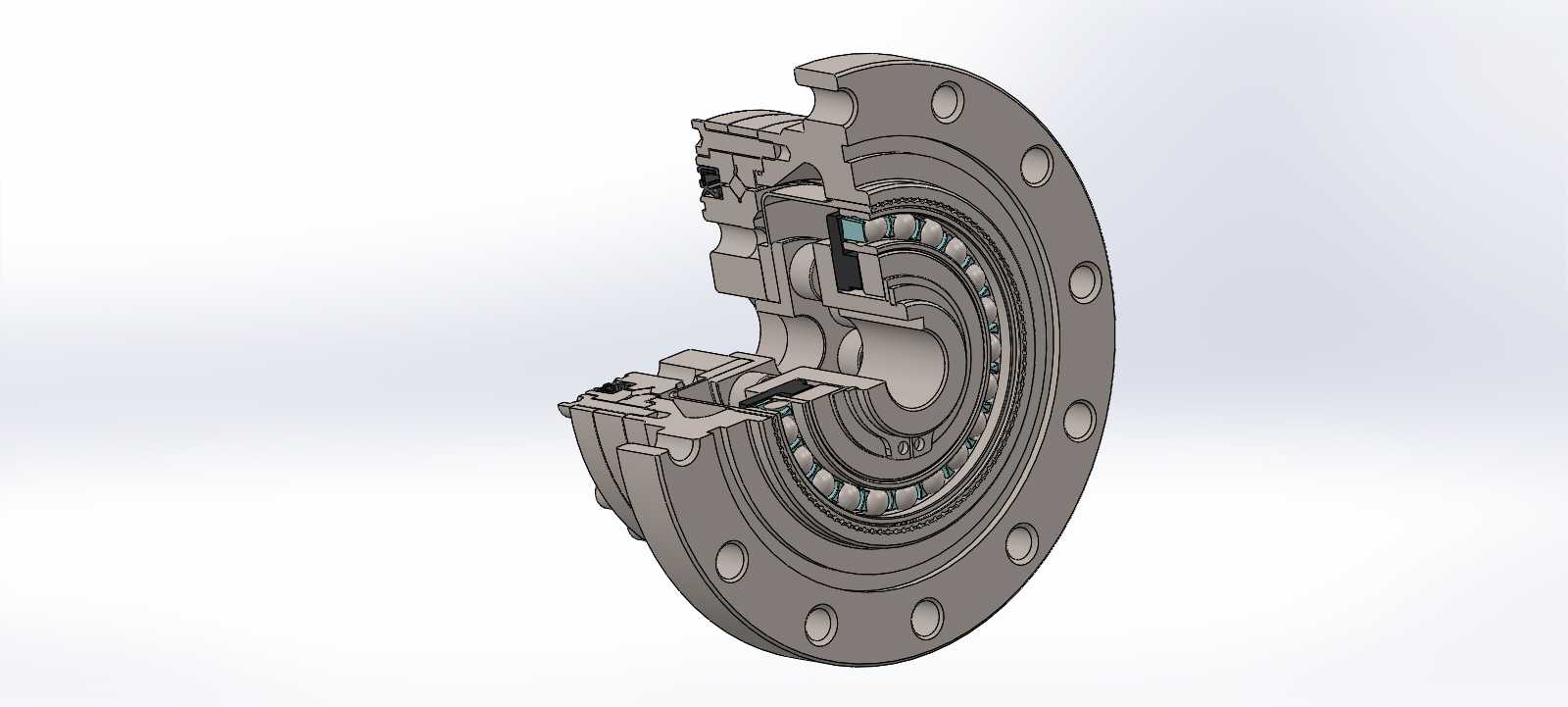

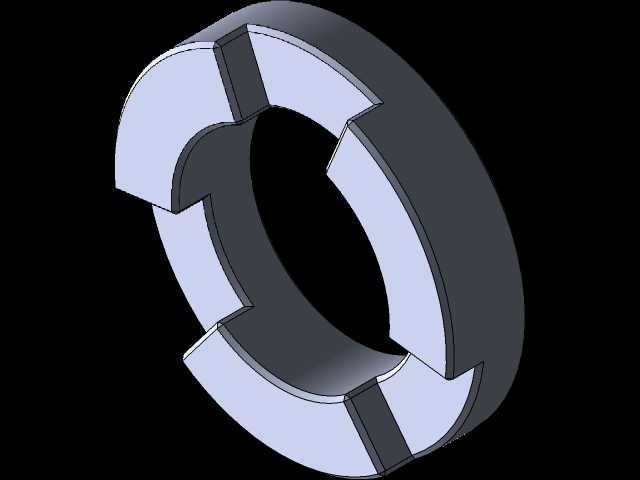

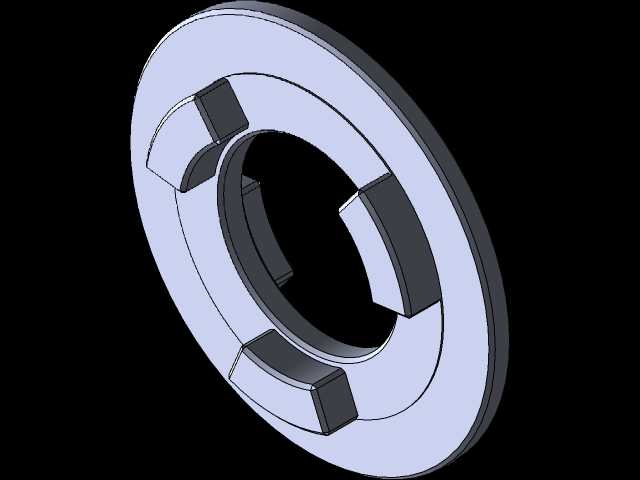

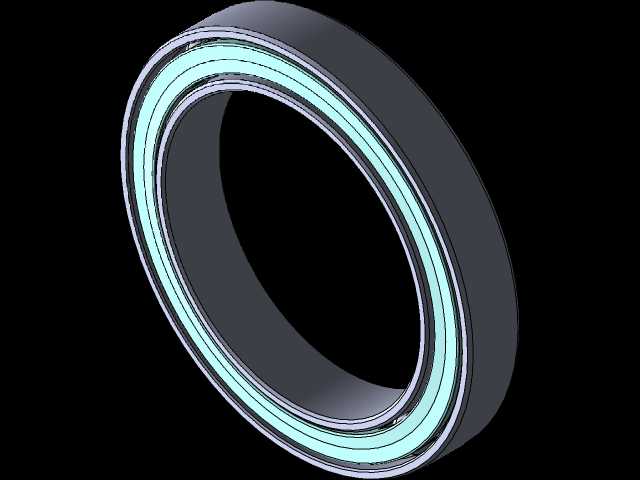

　　在工业机器人关节、精密数控机床转台、半导体晶圆搬运设备、航空航天伺服机构这类对传动回差、体积重量有严苛要求的场景里，谐波传动部件一直是核心的传动选型方案，本次呈现的CSF-20规格谐波传动结构，就是针对小负载精密传动场景开发的集成式传动单元。不同于常规行星减速器的多级齿轮啮合结构，这套谐波传动采用刚轮、柔轮、波发生器三大核心构件的组合传动形式，波发生器作为输入侧构件，装配有柔性轴承，装入柔轮内部后会迫使柔轮产生可控的弹性变形，当输入轴带动波发生器连续转动时，柔轮的变形位置会随着波发生器的长轴方向持续移动，通过柔轮外齿与刚轮内齿的错齿啮合，实现大速比的减速传动输出。从结构布局来看，这套传动单元采用了法兰式输出设计，

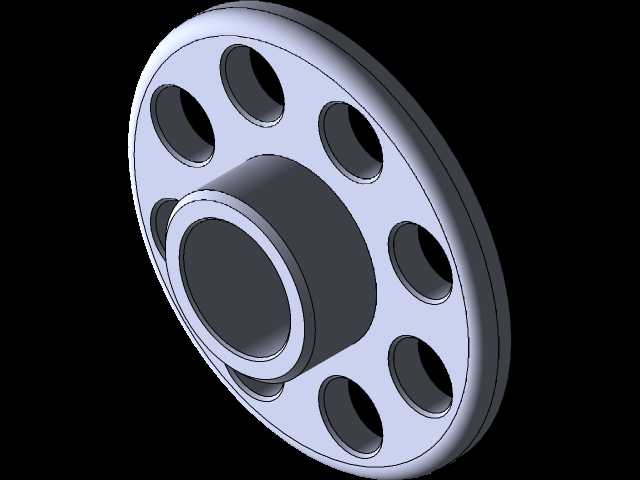

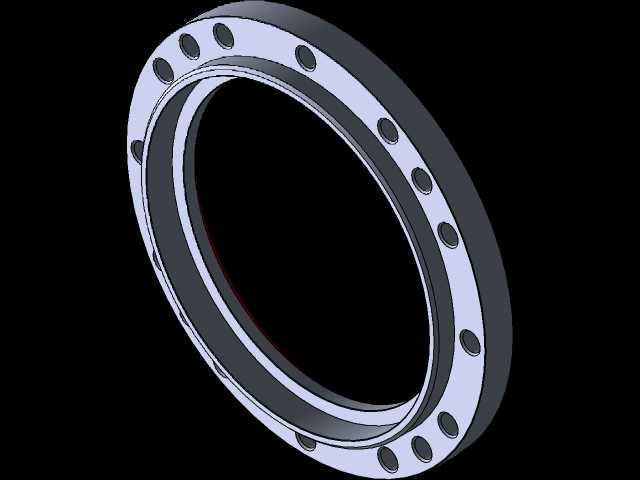

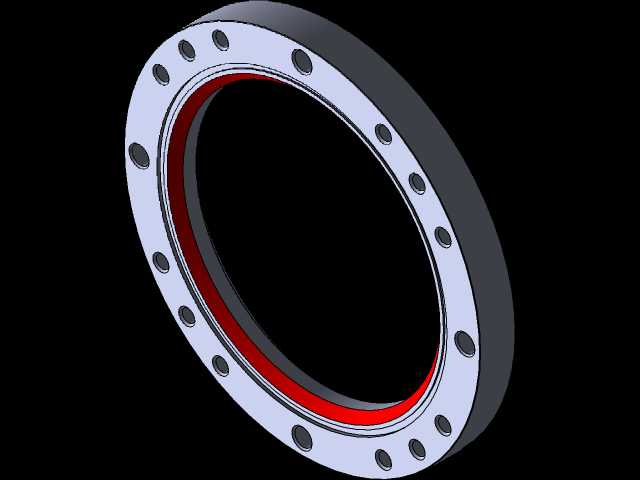

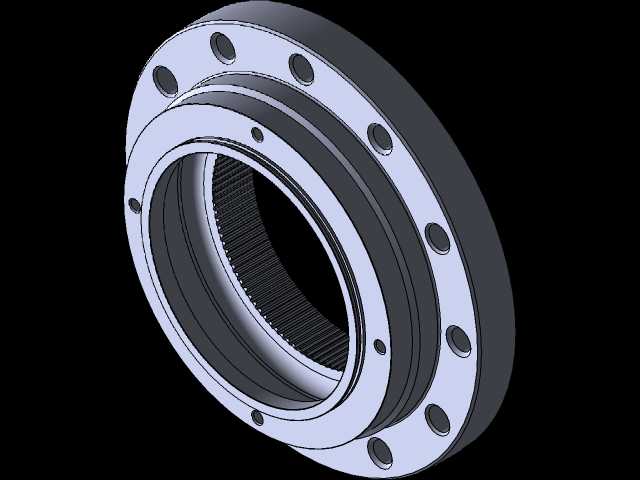

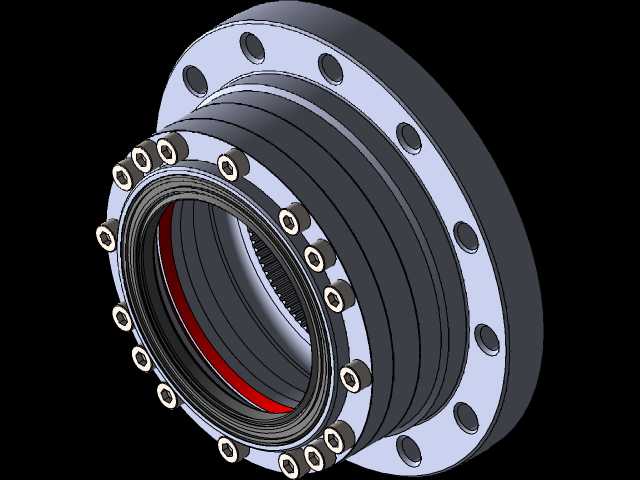

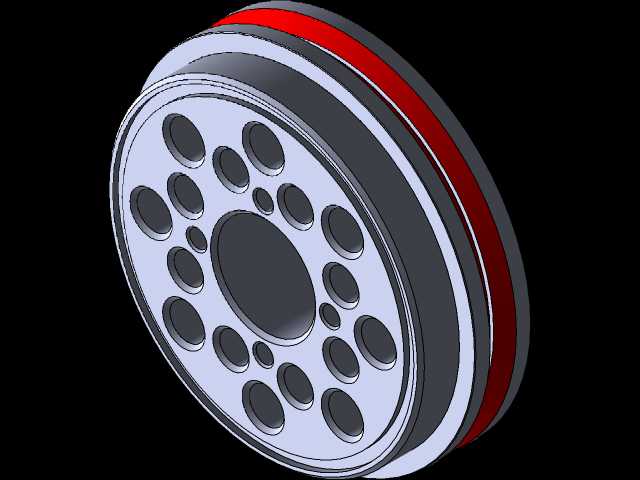

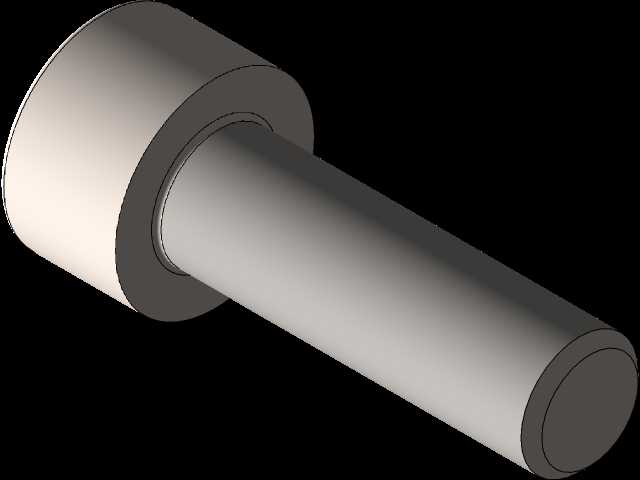

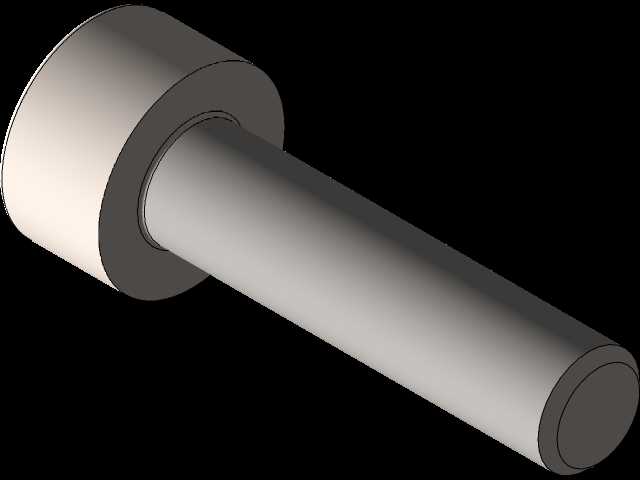

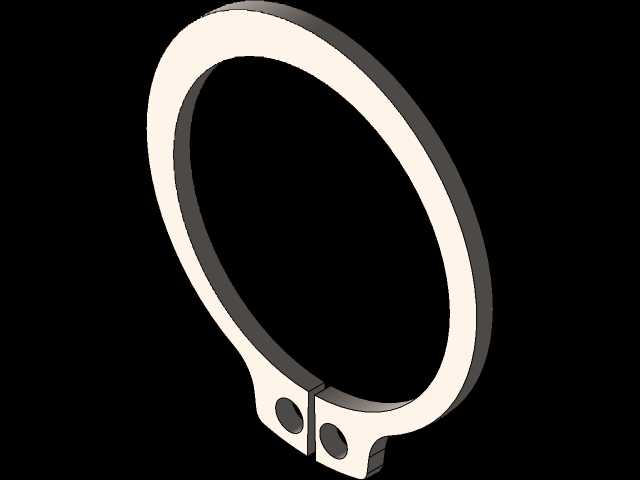

　　输出端法兰预留了圆周均布的安装螺孔，可直接与负载端的连接法兰对接，输入端则适配标准伺服电机的安装止口，不需要额外设计转接法兰就能完成电机与传动单元的直连装配，大幅缩减了传动链路的轴向安装尺寸。设计过程中重点考量了柔轮的疲劳寿命问题，柔轮作为薄壁弹性构件，其齿圈部分的壁厚、齿形修形量、过渡圆角参数都经过反复迭代校核，避免长期交变应力下出现柔轮开裂的失效问题；刚轮部分采用了一体化的壳体结构设计，将安装定位止口、输出端轴承座、密封沟槽都集成在同一个壳体零件上，减少了分体式装配带来的累积误差，同时壳体外侧预留的安装孔位可直接将整个传动单元固定在设备基座上。从安装边界来看，该规格传动单元的径向最大轮廓控制在小尺寸区间，轴向长度紧凑，

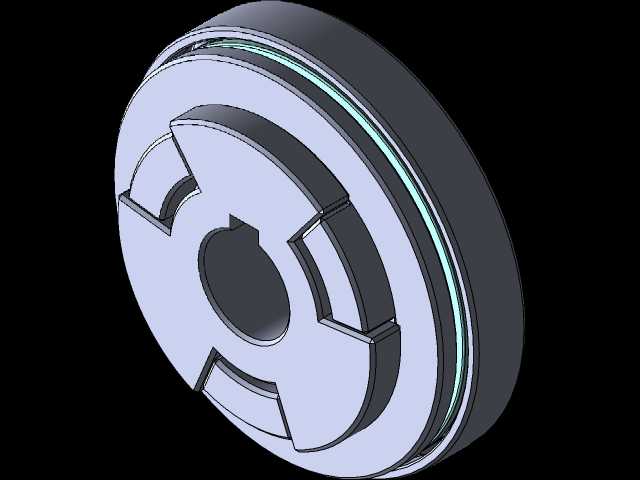

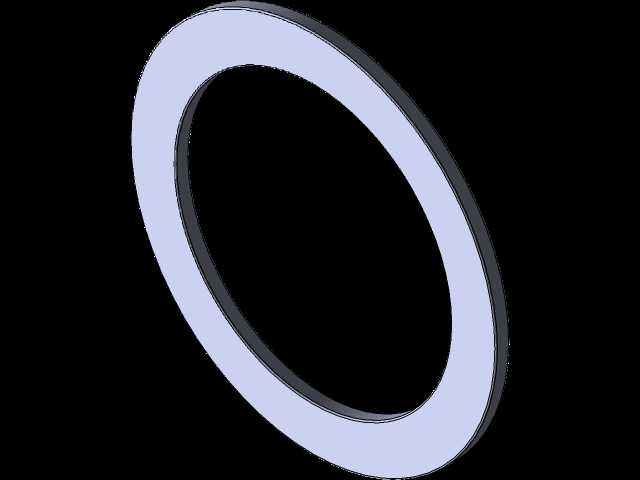

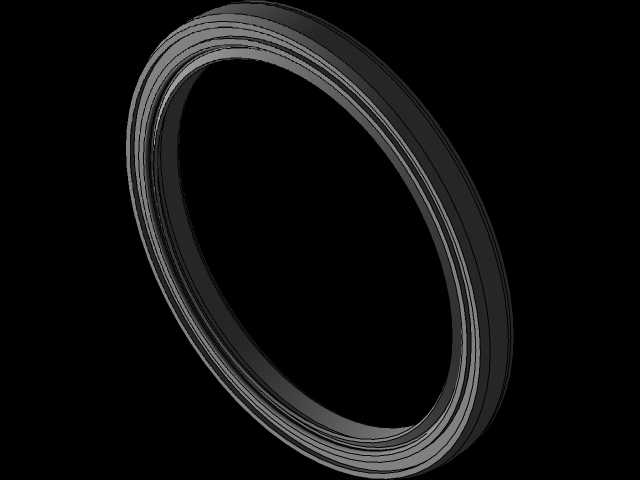

　　能适配协作机器人小臂关节、精密检测设备旋转轴这类安装空间受限的应用场景，传动回差可控制在极小范围内，能满足高精度定位的传动需求。整套结构的密封设计也做了针对性优化，输入端和输出端都设置了对应的密封沟槽，可安装标准密封圈防止润滑脂泄漏，同时阻挡外部粉尘、切削液进入传动腔体内部，适配工业现场的复杂使用环境。波发生器的凸轮轮廓采用了标准椭圆曲线设计，能保证柔轮在啮合过程中齿面接触应力均匀分布，降低齿面磨损，提升长期运行的传动精度保持性。在实际选型应用中，这类谐波传动单元不需要额外设计复杂的减速轮系，单级就能实现几十到上百的传动比，相比同速比的行星减速器，体积和重量能缩减三分之一以上，传动效率也能维持在较高水平，非常适合对传动精度、安装空间、设备重量有严格要求的精密装备领域。
