适配御Mini无人机的手机夹持固定支架

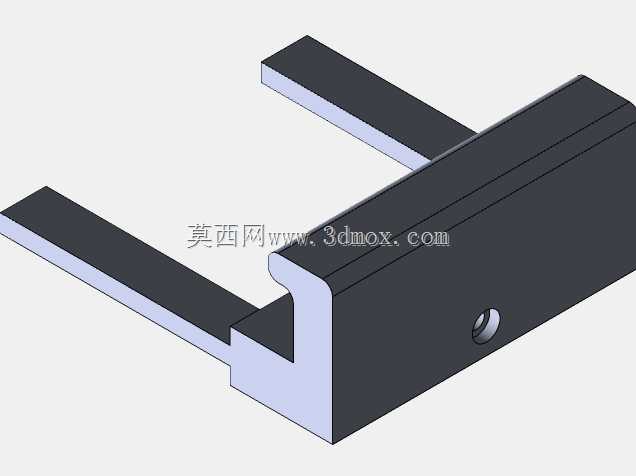

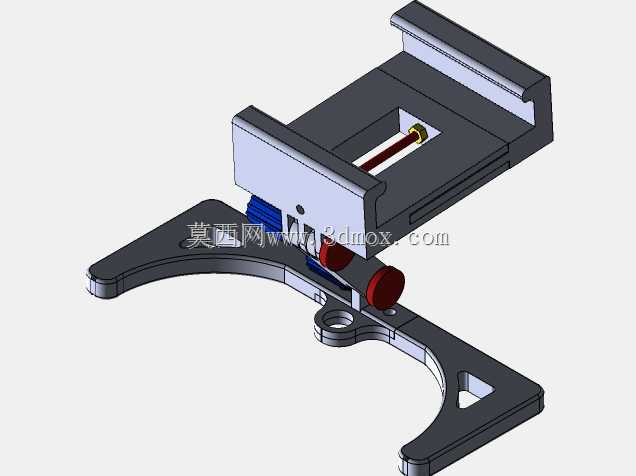

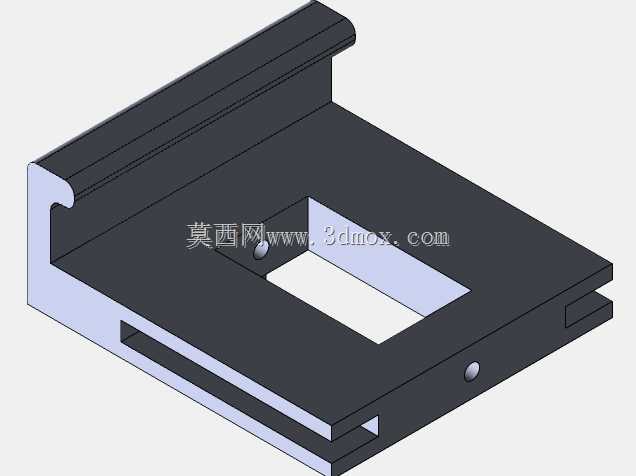

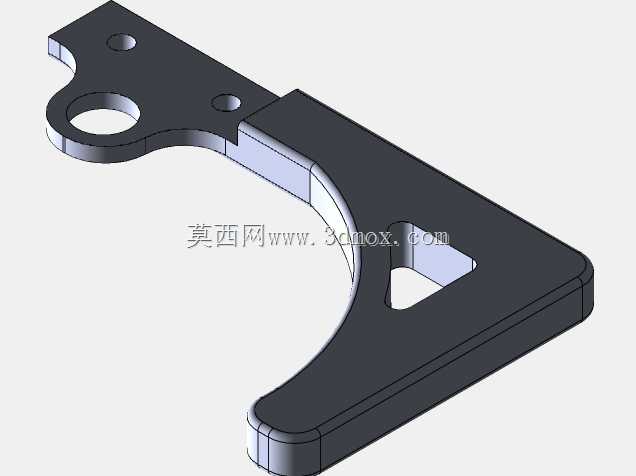

　　这款夹持支架主要面向消费级航拍无人机的遥控器配套使用场景，解决户外航拍作业时手机作为图传显示终端的固定需求，避免手持手机查看画面时出现的操作干扰、画面晃动问题，让飞手可以双手稳定操控遥控器摇杆，同步清晰查看实时图传画面。从结构设计来看，整体采用分体式组合结构，下部为适配御Mini遥控器轮廓的弧形贴合底座，底座边缘做了圆弧过渡处理，安装时可以完全贴合遥控器上部的曲面轮廓，不需要额外打孔或者粘贴胶层，依靠结构卡合即可实现快速装拆，不会对遥控器表面造成磨损。上部为手机夹持模块，采用滑轨式可调结构，内置弹性顶紧组件，可根据不同尺寸的手机宽度调整夹持范围，夹持臂内侧预留了软质缓冲层的安装位，装配缓冲垫后可以避免夹伤手机边框，

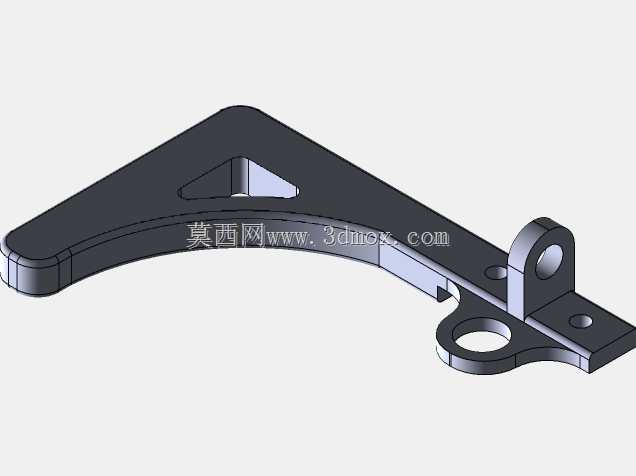

　　同时提升夹持摩擦力，防止飞行过程中手机滑落。夹持模块与下部底座之间采用旋钮式锁紧铰接结构，拧动侧面的红色锁紧旋钮即可调整夹持模块的俯仰角度，飞手可根据自身的观看习惯、现场的光线角度调整屏幕倾角，避免屏幕反光看不清图传参数，调整到位后拧紧旋钮即可锁死角度，不会在飞行过程中出现角度自行偏移的问题。底座上预留的挂孔结构可配套挂带使用，长时间户外作业时可以将遥控器通过挂带挂在颈部，降低手臂承重负担，挂孔位置做了加厚处理，承受整套遥控器加手机的重量时不会出现结构断裂。从安装边界来看，下部底座的弧形轮廓完全匹配御Mini遥控器的上部凸起尺寸，安装后不会遮挡遥控器上的功能按键、天线以及充电接口，夹持模块的最大张开行程可覆盖常规4.7到6.

　　7英寸的智能手机，夹持状态下不会遮挡手机的充电口、摄像头以及侧边按键，飞行过程中如需给手机补电可直接插线，不需要拆卸支架。结构设计上充分考虑了户外使用的轻量化需求，整体壁厚控制在合理范围，在保证结构强度的前提下尽可能降低自重，不会给遥控器增加过多额外负重，所有棱角位置都做了倒角处理，避免拆装时划伤手部，滑轨位置预留了适当的配合间隙，长期使用出现轻微磨损后也不会出现卡滞、滑动不畅的问题，铰接位置的阻尼力度经过匹配调整，角度调整时手感顺滑，锁止后无旷量。
