OrangeRx开放式433MHz九通道遥控接收机结构

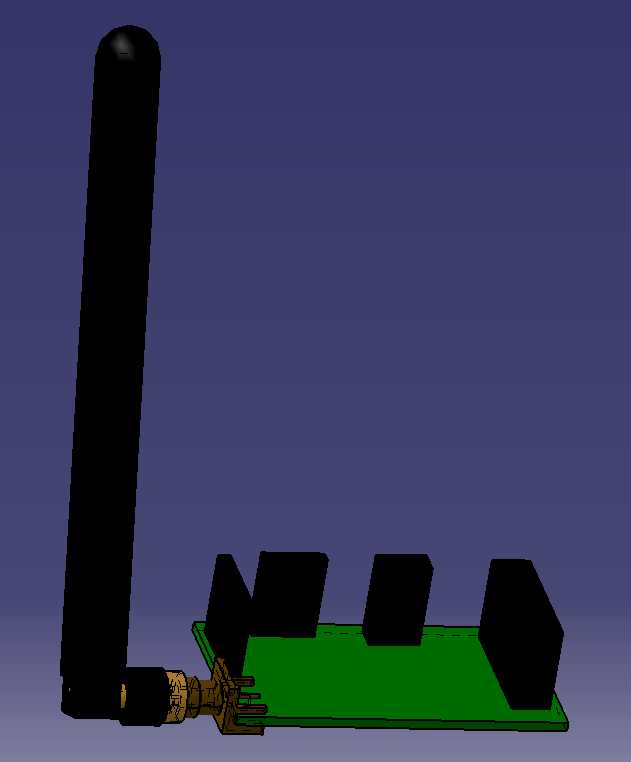

这款九通道长距离射频接收机，主要面向航模、小型无人设备、远程工业遥控场景设计，作为遥控链路的终端接收单元，负责捕获发射端发出的433MHz频段射频信号，完成信号解调、通道脉宽转换后，输出对应通道的控制信号给舵机、电调等执行部件，实现对远端设备的动作操控。从结构设计来看，整机采用开放式PCB布局，核心射频处理电路、信号输出接口、天线连接座全部集成在一块长方形印制电路板上，板载元件排布避开了天线馈电点的净空区域，减少金属元件对射频信号的遮挡干扰，外置棒状天线通过SMA同轴接头与板载射频前端连接，可根据安装场景调整天线朝向，优化信号接收指向性。设计过程中充分考虑了航模类应用的安装空间限制，PCB板边缘预留了标准2.54mm间距的排针安装位，既可以直接插针对接飞控、舵机等外设，也可以通过排针完成整机在设备舱内的固定，天线座布置在PCB板的短边一端，安装后天线可垂直于PCB板面伸展，不会与板上的接插件、周边安装的其他电子元件产生结构干涉。板上的四个凸起屏蔽结构分别覆盖射频前端、信号解调芯片、电源稳压模块、通道输出驱动电路，既可以阻隔不同功能电路之间的电磁串扰，也能在安装过程中避免元件被外力磕碰损坏，屏蔽罩的高度控制在合理范围内，不会额外增加整机的安装厚度，适配多数航模设备舱的狭窄安装空间。从安装边界来看，整机除天线外的主体部分长宽尺寸适配常规小型航模的接收机安装位，天线长度经过匹配调校，在保证433MHz频段谐振增益的前提下，不会因为过长导致飞行过程中出现晃动剐蹭，电源输入引脚做了防反接保护设计，对应PCB上的布线做了加宽处理，可承载多通道舵机同时工作时的峰值电流，信号输出通道的排布顺序符合主流遥控设备的通道定义习惯，接线时无需额外调整线序即可适配通用飞控、舵机的接线定义。射频前端的匹配电路经过阻抗优化，保证天线与接收芯片之间的信号传输损耗处于较低水平，提升弱信号环境下的接收灵敏度，开放式的结构设计也方便使用者根据实际需求加装散热片、修改接线方式，适配不同的特殊安装场景，比如固定翼航模的机翼内部安装、多旋翼无人机的中心板挂载、小型地面遥控设备的内置集成等场景，都可以通过调整安装固定方式完成适配，不需要额外修改主体结构。
