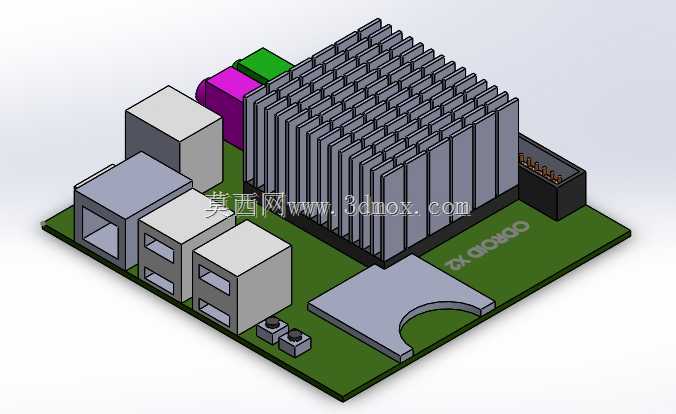

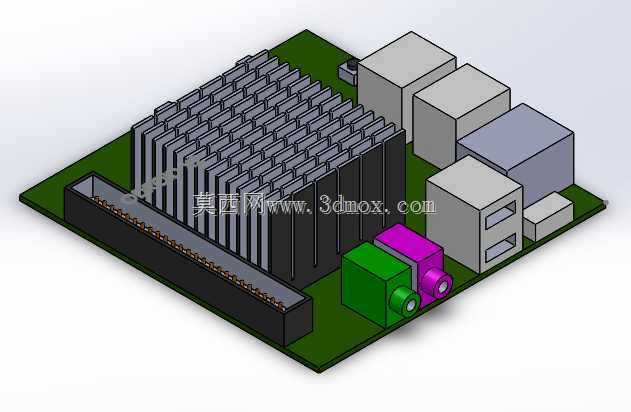

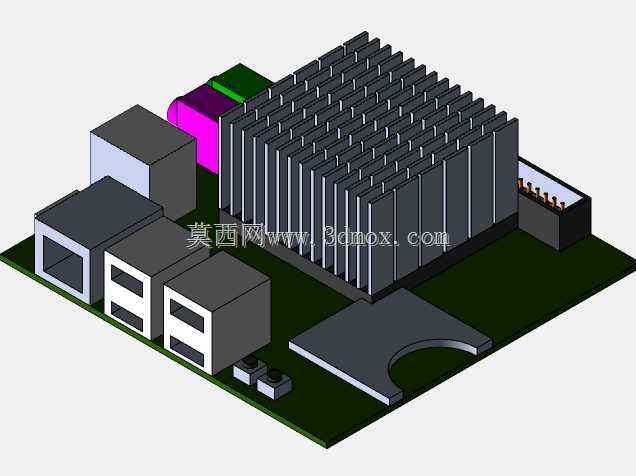

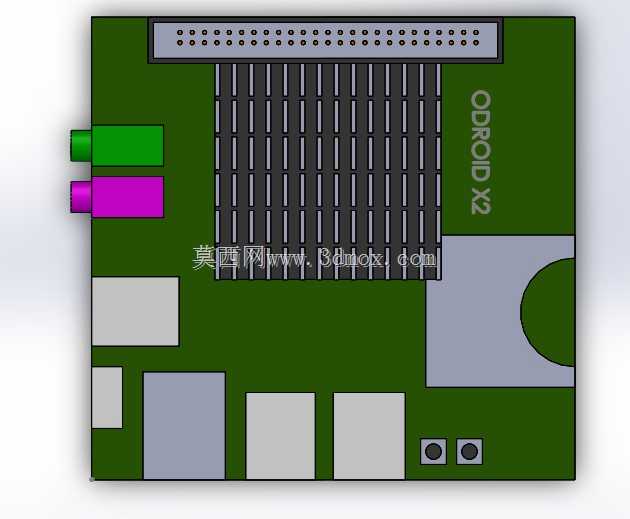

ODROID-X2嵌入式开发板结构设计

这款嵌入式开发平台的结构设计，首先要考虑嵌入式项目二次开发的实际安装需求，板载元件的布局完全围绕工业场景下的紧凑安装边界展开，整体PCB基板采用矩形布局，预留的安装孔位适配通用嵌入式设备的固定间距，可直接嵌入到工业控制终端、智能交互设备、小型边缘计算节点的壳体内部，不需要额外做转接板适配。从功能布局来看，板上的大块鳍片式散热结构正对核心处理器位置，对应Exynos4412 Prime四核Cortex-A9芯片的发热区域，散热鳍片采用平行阵列排布，既保证了自然对流下的散热效率，也控制了整体高度，不会占用过多垂直安装空间，在密闭壳体内部也能维持核心芯片的工作温度稳定。板载的存储颗粒、电源管理模块、接口元件都围绕核心散热区做分区排布，电源相关元件集中在板边一侧，方便外部电源走线接入，视频输出、USB等外接接口统一布置在板卡侧边，和常见嵌入式设备的壳体开口位置匹配，装机时不需要额外飞线转接。设计过程中特意区分了不同高度元件的排布区间，高尺寸的散热结构、接口座和低矮的阻容元件、存储芯片之间预留了足够的安全间隙，避免组装过程中出现元件干涉，同时也给后续硬件调试预留了表笔接触的操作空间。2GB内存颗粒紧贴处理器布置，缩短了信号走线长度，降低高速信号传输的干扰风险，板上的接插件选型都采用工业级耐温规格，适配宽温工作场景下的可靠性要求。从安装适配性来看，这款板卡的外形尺寸兼容主流嵌入式开发板的固定孔位标准，既可以用于开源项目的原型验证，也能直接小批量应用到对稳定性有要求的工业控制场景，板上预留的扩展插针位置没有被散热结构遮挡，方便外接传感器、扩展模块做功能二次开发，整体结构设计没有冗余的造型元素，所有结构特征都服务于硬件功能实现、散热效率提升和安装适配性优化，在紧凑的板卡空间内平衡了元件布局、散热需求和安装便利性，适合嵌入式硬件开发人员做结构参考、装机适配选型使用，也能作为小型智能硬件板卡布局的设计参考案例。
