嵌入式条码识读扫描模块结构设计

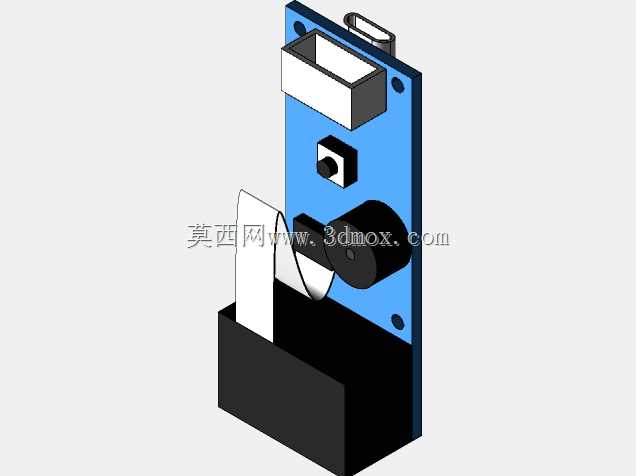

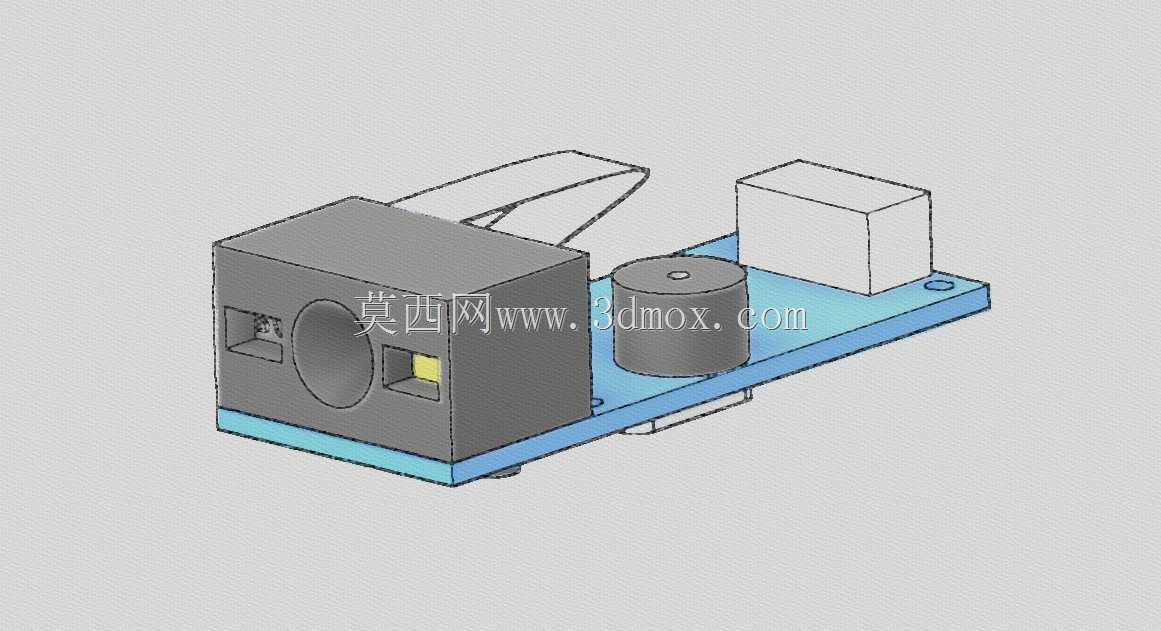

在自助终端、智能柜机、嵌入式识读设备的结构开发环节，条码扫描模块的选型与适配往往是容易被忽略却直接影响终端使用体验的核心部件，很多结构工程师在做整机布局时，常因扫描模块的安装边界、接口位置、识读角度预留不足，导致后期整机装配后出现识读盲区、接线干涉、维护拆装困难等问题。这款条码扫描模块采用分体集成式布局，将核心识读镜头组件、蜂鸣提示器件、接口处理电路整合在同一块安装基板上，没有采用一体化封装的紧凑外壳，反而给嵌入式集成留出了更多适配空间。从实际应用场景来看，这类模块常被嵌入到自助收银机的扫码区、快递柜的取件码识读口、门禁闸机的凭证扫描位、工业产线的产品条码采集工位，不需要额外做独立的手持结构，直接固定在设备内部的安装位即可完成识读功能。设计上核心识读单元采用方形腔体结构，镜头正对识读方向预留了标准的识读窗口，侧面预留了补光元件的安装位，能在弱光环境下自动补光提升识读成功率，旁边的圆柱型蜂鸣器件直接焊接在基板上，识读成功后可直接发出提示音，不需要外接额外的提示元件，减少整机的布线工作量。基板上预留了两个对称的安装固定孔，孔位间距符合小型嵌入式组件的通用安装尺寸，安装时不需要额外做复杂的固定支架，直接用螺丝锁附在设备内部的安装柱上即可，基板边缘做了圆角处理，避免装配时划伤线材或者操作人员。接口部分同时支持usb与uart两种通讯方式，能适配不同主控板的接口需求，不管是采用通用usb协议的商用终端，还是采用uart串口通讯的工业控制设备，都能直接对接，不需要额外增加协议转换板。做整机结构设计时需要注意，这款模块的识读角度为固定向前的水平方向，安装时要保证镜头前方没有结构件遮挡，识读窗口距离设备外表面的透明面板距离要控制在合理范围，避免距离过远导致识读灵敏度下降，同时要在基板侧面预留出线空间，避免线材弯折半径过小导致通讯中断。模块整体高度较低，不会占用过多的设备内部竖向空间，对于内部空间紧凑的小型终端设备来说，这种布局能有效压缩整机的厚度尺寸，蜂鸣器的位置远离核心识读镜头，不会因为蜂鸣工作时的振动影响镜头的识读精度，电路部分的元件布局避开了安装孔位，锁附螺丝时不会出现顶伤元件的问题。实际选型时，这类模块不需要额外搭配解码板，自身已经集成了解码电路，输入电压范围覆盖常用的嵌入式设备供电区间，不需要单独做供电转换电路，能有效减少整机的BOM成本与结构设计工作量，对于需要快速落地的嵌入式识读类设备开发项目来说，这种集成式的模块结构能大幅缩短结构适配的周期，减少后期调试的问题。
