仿生机翼扑动联动齿轮传动结构

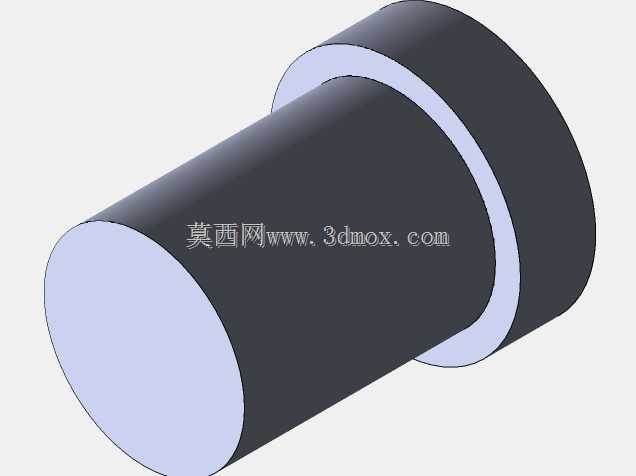

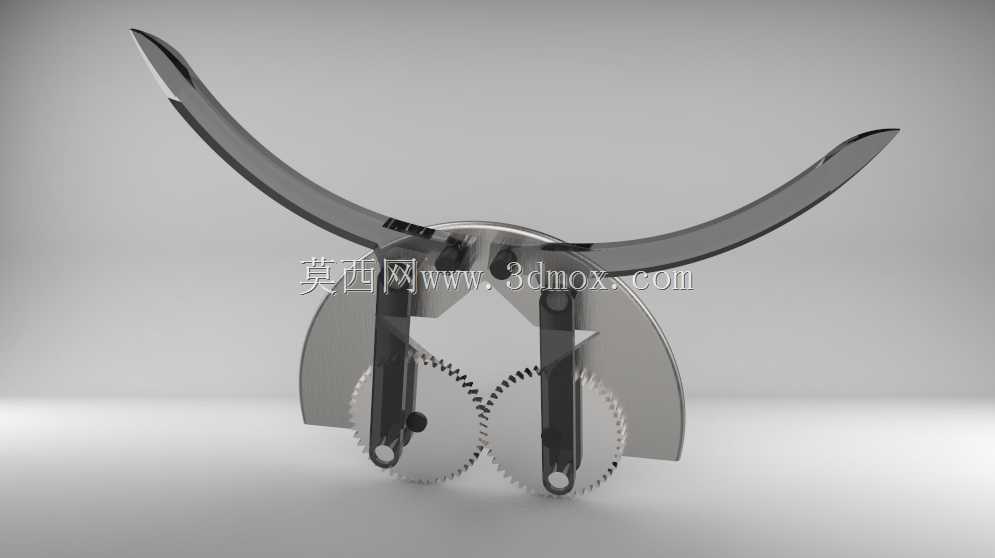

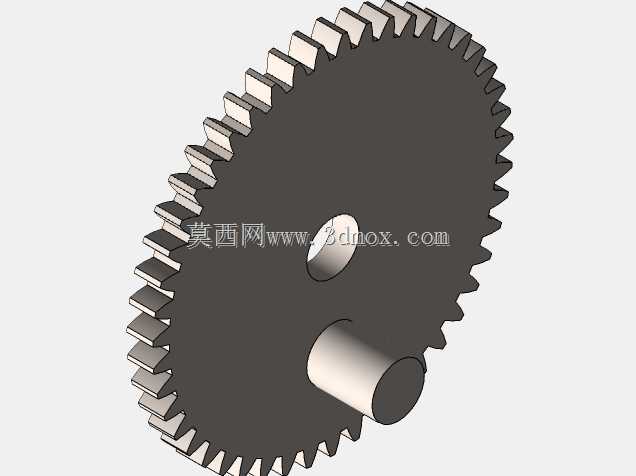

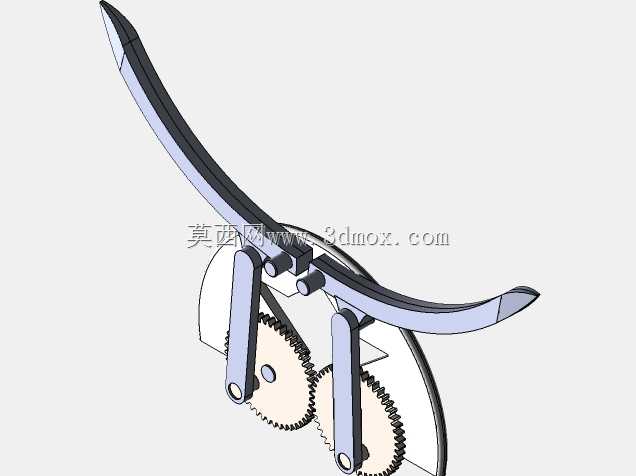

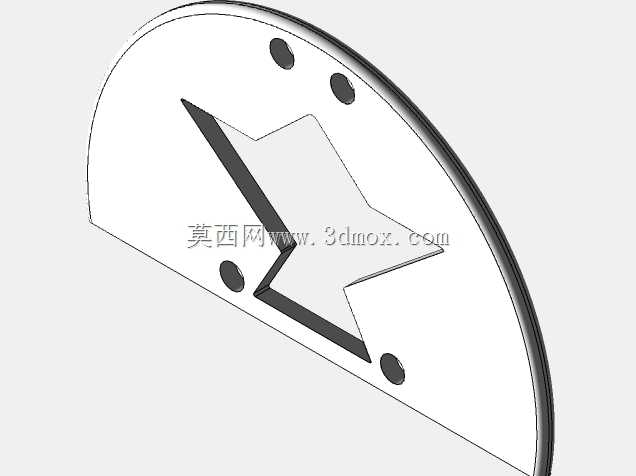

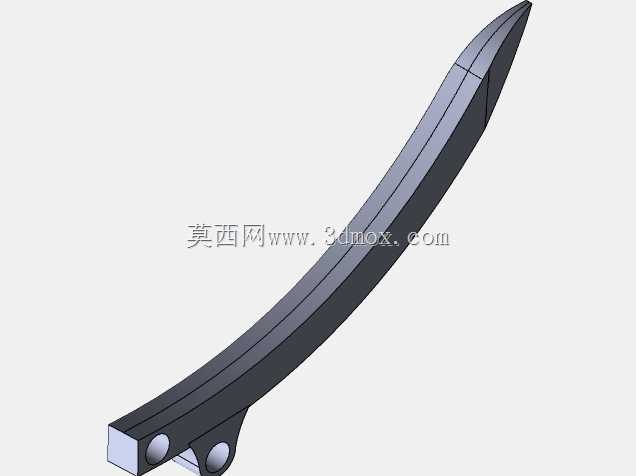

这套仿生扑翼联动结构，核心是通过一对啮合的等径圆柱直齿轮实现两侧翼面的同步反向摆动，在小型扑翼飞行器、风洞教学演示装置、流体力学实验教具场景中都有明确的应用空间。从结构设计逻辑来看，两个齿轮分别与单侧翼臂通过销轴铰接，齿轮分度圆直径完全一致，啮合传动时传动比为1，能保证两侧翼面的摆动角度完全对称，避免单侧升力不均导致的姿态偏转，这也是扑翼类结构最核心的设计要求。翼面采用弧形薄壳构型，完全贴合低速空气流动的翼型曲线，上翼面曲率大于下翼面，当翼面随齿轮往复摆动时，上表面空气流速高于下表面，自然形成上下压差产生升力，不需要额外加装翼型调节构件就能满足基础升力需求。结构的安装边界非常紧凑，齿轮副的中心距为两个分度圆半径之和，整体基座采用半圆弧限位结构，限制翼臂的最大摆动角度，避免齿轮传动超出行程出现卡滞，翼臂摆动的极限角度被控制在上下各35度区间内，既保证扑动行程足够产生有效升力，也不会因为摆角过大导致结构干涉。从实际用途出发，这套结构既可以直接作为微型扑翼无人机的核心传动单元，搭配微型驱动电机就能实现翼面的高频扑动，也可以拆分作为机械原理教学的演示构件，直观展示齿轮啮合传动、对称联动、压差升力的基础原理。设计时特意将铰接点设置在齿轮端面的偏心位置，当齿轮做整周转动时，偏心销轴会带动翼臂绕基座上的固定铰点做往复摆动，把齿轮的连续旋转运动直接转化为翼面的上下扑动，不需要额外加装曲柄连杆转换结构，大幅压缩了整体结构的体积和重量，对于载荷能力有限的微型飞行器来说，减重带来的收益非常明显。翼臂与翼面采用一体化的构型设计，减少了分体装配带来的连接间隙，避免高频扑动时出现结构震颤，齿轮的模数选取偏小，传动过程噪音低、啮合间隙小，能保证翼面扑动的动作平顺，不会因为传动间隙导致翼面晃动影响升力稳定性。基座的半圆弧结构除了限位作用，还能在翼面扑动到下极限位置时起到承托作用，分散翼臂铰接点的受力，避免长期往复运动导致铰接销轴出现疲劳变形。
