金属封装直插式晶体三极管结构设计

这款金属封装直插式晶体管，是分立半导体器件里应用极为广泛的基础元件，在各类模拟电路、数字控制板卡、功率驱动回路中都承担核心信号处理与功率调控作用。从实际工程应用场景来看，这类TO金属封装的器件常出现在工业控制板的信号放大级、小功率电源的稳压回路、老式音频放大设备的前置放大级，以及部分高可靠性要求的军工、航天测控电路中，金属外壳本身具备优异的电磁屏蔽能力，能在复杂电磁干扰环境下保障器件工作稳定性，同时金属封装的散热效率优于同规格塑封器件，可承载更高的连续工作电流。

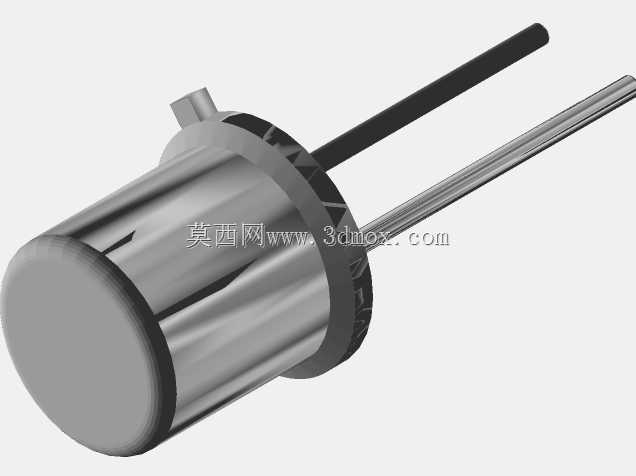

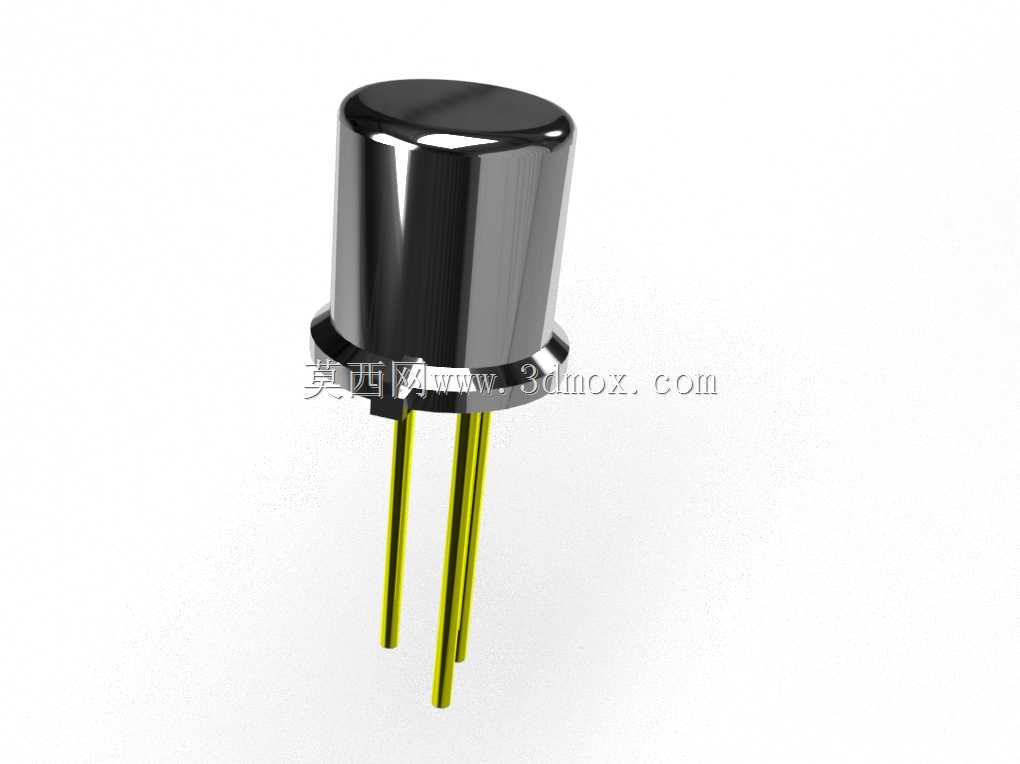

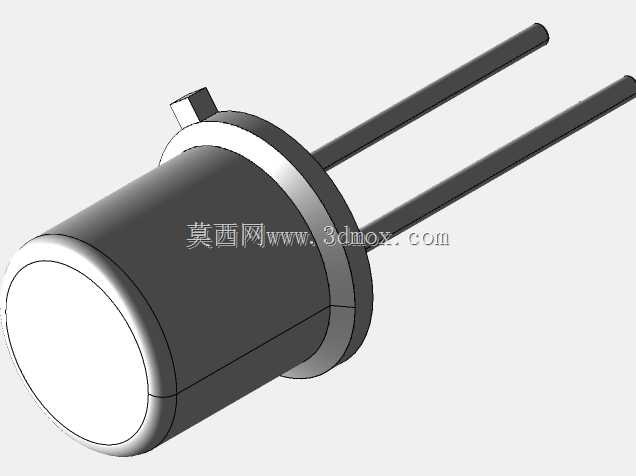

设计层面上，这款器件采用圆柱式金属帽封装结构，底部设置法兰定位边，三根镀金直插引脚呈等边三角排布，引脚间距符合通用直插器件的PCB焊盘孔距规范，可直接适配标准2.54mm网格的印制电路板安装，无需额外定制转接结构。封装外壳采用冷轧钢冲压成型后做镀镍处理，表面光洁度高，既具备良好的抗锈蚀能力，也能在波峰焊、手工焊接过程中耐受高温冲击，不会出现封装变形、镀层脱落的问题。引脚采用可伐合金基材表面镀金，具备优异的导电性与焊接附着力，同时引脚刚性适中，既可以在插装时保持形态不弯折，也能在需要弯折成型适配特殊安装空间时，不会出现引脚断裂、封装根部密封失效的问题。

从安装边界来看，器件圆柱主体直径适配常规TO封装的安装孔位，底部法兰边可在安装时与PCB板面贴合，起到限位作用，避免插装时器件过度插入导致引脚伸出长度不足，或是器件歪斜影响焊接可靠性。三根引脚的长度预留了足够的成型余量，工程师可根据实际板卡的安装高度需求，对引脚做剪切或弯折处理，弯折位置需距离封装根部至少2mm，避免应力传导到封装内部导致芯片键合点脱落。在散热设计上，金属外壳可直接贴合小型散热片，或是通过PCB上的散热铜箔传导热量，在额定功耗下无需额外散热结构即可稳定工作，当工作功耗接近额定上限时，可在金属帽表面涂抹导热硅脂后加装指形散热片，进一步提升器件的持续负载能力。

在电路功能实现上，这类晶体管可根据掺杂结构不同分为NPN与PNP型，分别适配不同极性的电源回路，既可以工作在放大区实现小信号的电压、电流放大，也可以工作在开关区实现小功率回路的通断控制，在信号采集回路中还可作为阻抗变换元件，匹配前后级电路的输入输出阻抗，减少信号传输过程中的衰减。金属封装的气密性远优于塑封器件，可在高湿度、高盐雾的恶劣环境下长期工作，内部芯片不会因为外界水汽侵入出现性能衰减，这也是这类封装器件在高可靠性场景下长期被选用的核心原因。
