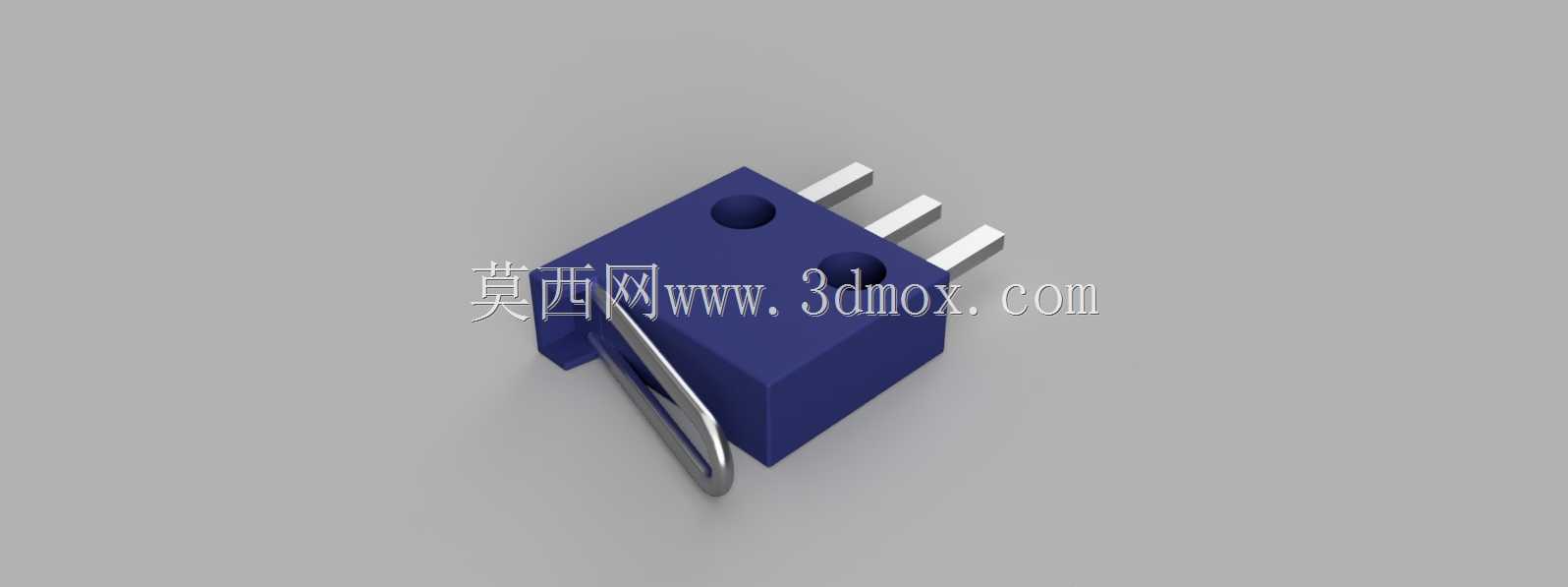

B1系列OTTO超微型速动微动开关结构

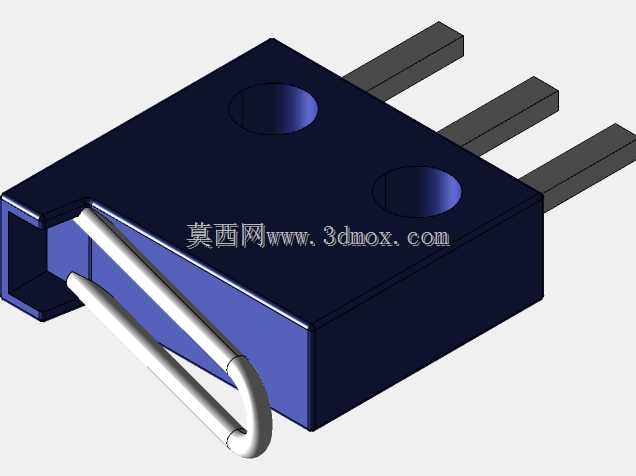

这类超微型速动微动开关，常被布置在狭小安装空间的控制回路里，完成行程限位、位置检测、触发信号输出这类核心功能，在消费电子、小型自动化设备、精密仪器、车载电控模块里都能见到它的身影，靠极小的动作行程与快速通断特性，实现微弱信号的可靠切换，不会因为触发行程的细微偏差出现信号抖动或者接触不良的问题。从结构设计来看，这款开关主体采用方正的绝缘基座构型，基座上预留了两个安装固定孔，孔位的间距经过匹配小型安装场景的标准孔距设计，安装时可以直接通过微型螺丝穿过固定孔完成锁附，不需要额外设计复杂的安装支架，能最大程度压缩安装占用的空间。基座侧面伸出三个平行的导电插脚，插脚的厚度与间距符合小型接插件的通用匹配标准，焊接或者插接配套端子的时候不需要额外调整引脚形态，能直接适配常规的PCB板焊盘间距或者线端接插件规格，减少装配环节的二次加工工作量。触发端采用弧形弹性金属簧片结构，簧片的触发端做了圆弧过渡处理，外部触发件压下簧片的时候，不会因为硬接触刮伤簧片表面，同时簧片的速动机构内置在绝缘基座内部，当外部施加的触发力达到动作阈值时，内部触点会瞬间完成通断切换，动作过程几乎没有行程滞后，哪怕触发件的移动速度很慢，也能保证触点快速跳开或者闭合，避免触点因为缓慢分合产生拉弧烧蚀，延长开关的电气使用寿命。在实际选型适配的时候，需要注意这款开关的整体外形边界，它的基座长宽高尺寸都控制在毫米级，安装时要在触发簧片的活动方向预留足够的动作空间，不能让周边结构件干涉簧片的按压与回弹行程，同时三个导电引脚的布线要注意做好绝缘隔离，避免引脚之间因为焊锡残留或者线束毛刺出现短路问题。这类开关的触发力参数经过调校，既不会因为触发力过小容易被误触碰，也不会因为触发力过大导致触发件需要施加过大压力才能动作，适配轻载触发的应用场景，比如小型设备的舱门开合检测、按键触发输入、机构到位信号反馈这类工况，都能稳定工作。绝缘基座选用的是具备一定强度与耐温性能的工程塑料材质，能承受常规波峰焊或者手工焊接的温度，不会因为焊接高温出现基座变形或者引脚松动的问题，基座的边角都做了微小的倒角处理，装配时不会刮伤操作人员或者周边的线束绝缘层。
